Equerre et fil à plomb
Goto page: 1, 2  >

Post new topic   Reply to topic    OUTILS ANCIENS - ART POPULAIRE Forum Index -> FILS A PLOMB et NIVEAUX -> FILS A PLOMB et NIVEAUX
Previous topic :: Next topic
Author Message
jef91


Offline

Joined: 05 Feb 2007
Posts: 518
Localisation: Essonne

PostPosted: 15/04/2020 17:19:28    Post subject: Equerre et fil à plomb Reply with quote

Bonjour et bon confinement à tous,
Qui connait l'utilisation de cette équerre en tole d'un mm, percée de 4 trous alignés et muni d'un fil à plomb ?
Je n'en connais pas plus.
Arrêtez  de ranger et aidez moi dans la détermination de l'usage de cet outil.
Bonne santé à tous.
Jef















_________________
On commence à vieillir quand on fini d'apprendre___ Proverbe Japonais
Back to top
Publicité






PostPosted: 15/04/2020 17:19:28    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
ROUANET Bernard


Offline

Joined: 01 Sep 2010
Posts: 1,324
Localisation: BEZIERS

PostPosted: 15/04/2020 17:35:09    Post subject: Equerre et fil à plomb Reply with quote

Bonjour,
Equerre à centrer.
Pourquoi le fil à plomb????


                                    https://www.amazon.fr/MOB-Outillage-EQUERRE-A-CENTRER/dp/B07Q58BXFP
Back to top
jef91


Offline

Joined: 05 Feb 2007
Posts: 518
Localisation: Essonne

PostPosted: 15/04/2020 17:43:55    Post subject: Equerre et fil à plomb Reply with quote

Il est vrai qu'il y a une ressemblance avec une équerre à centrer, mais :
-sur cette tole il n'y a que des trous.
- il n'y a pas de tétons  pour appliquer sur le bord d'un solide.
- les 4 trous sont alignés.
 A suivre
_________________
On commence à vieillir quand on fini d'apprendre___ Proverbe Japonais
Back to top
ROUANET Bernard


Offline

Joined: 01 Sep 2010
Posts: 1,324
Localisation: BEZIERS

PostPosted: 15/04/2020 17:53:14    Post subject: Equerre et fil à plomb Reply with quote

                                                           http://www.metabricoleur.com/t16030-equerre-a-centrer
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 9,103
Localisation: LE MANS

PostPosted: 15/04/2020 20:48:56    Post subject: Equerre et fil à plomb Reply with quote

Le fil à plomb, aligné sur le premier percement pourrait - ça reste à vérifier - déterminer un diamètre.
Les autres percements déterminent des angles particuliers qui restent à mesurer.
Quelle est la valeur de l'angle de la partie longue de cette équerre à centrer?  30° ?
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
jef91


Offline

Joined: 05 Feb 2007
Posts: 518
Localisation: Essonne

PostPosted: 17/04/2020 18:27:47    Post subject: Equerre et fil à plomb Reply with quote

L'angle de la partie pointue est de 18° Centigrades.
_________________
On commence à vieillir quand on fini d'apprendre___ Proverbe Japonais
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 9,103
Localisation: LE MANS

PostPosted: 17/04/2020 19:23:35    Post subject: Equerre et fil à plomb Reply with quote

18°, ce qui nous fait une pente de 1 pour 3.
La forme pointue n'est donc pas due au hasard.
Je ne sais pas à quoi ni à qui elle peut servir; peut être pour un fustier, qui trace les assemblages de troncs pour construire chalets ou cabanes ???
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
la quincaille


Offline

Joined: 16 Sep 2012
Posts: 1,521
Localisation: pas de calais

PostPosted: 18/04/2020 15:03:14    Post subject: Equerre et fil à plomb Reply with quote

bonjour Jef91
je ne crois que l'on peut parler de degrés centigrades  en geometrie.
je ne me souvient plus du terme ,mais il y a un rapport avec 60.
_________________
Pierre dit La Quincaille
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 9,103
Localisation: LE MANS

PostPosted: 18/04/2020 15:34:16    Post subject: Equerre et fil à plomb Reply with quote

Je suis intéressé par un croquis coté, ou un plan, de cette équerre, Jef91, si tu repasses par là !   Wink
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
jef91


Offline

Joined: 05 Feb 2007
Posts: 518
Localisation: Essonne

PostPosted: 19/04/2020 15:00:54    Post subject: Equerre et fil à plomb Reply with quote

Pour Floyd les cotes.
A+









_________________
On commence à vieillir quand on fini d'apprendre___ Proverbe Japonais
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 9,103
Localisation: LE MANS

PostPosted: 19/04/2020 18:54:34    Post subject: Equerre et fil à plomb Reply with quote

Merci, ça me parait parfait.  Je retourne à la planche à dessin.
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
kikeli


Offline

Joined: 04 May 2008
Posts: 2,097
Localisation: Lorraine

PostPosted: 19/04/2020 21:45:36    Post subject: Equerre et fil à plomb Reply with quote

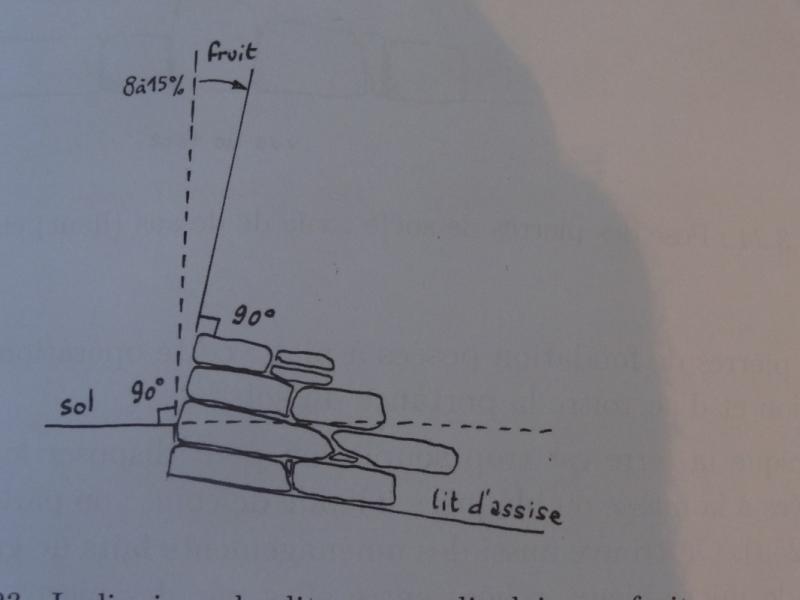

  J'ai pensé à un outil pour le réglage des gabarits pour murs en pierres sèches, sachant que le fruit donné est en principe compris entre 8 et 15%
  mais j'ai du mal à visualiser les différents angles obtenus quand la ficelle passe à l'aplomb des trous.... Embarassed
  Demain, j'en fabrique un en carton ! Une cote pour le trou de fixation de la ficelle ?...Environ 5mm du bord?....



_________________
La véritable richesse, c'est apprendre.
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 9,103
Localisation: LE MANS

PostPosted: 19/04/2020 23:42:12    Post subject: Equerre et fil à plomb Reply with quote

L'alignement sur le premier percement, donne par lecture sur ma copie du plan, une pente de 35%, soit 20°.
Ce qui fait beaucoup plus que les 8 à 15% que ton croquis indique Kikeli.




à 12 minutes, on voit sur cette video, charpente madrier à queue d'aronde, un triangle en aluminium, dont la pente est 1 pour 3:
https://www.youtube.com/watch?v=AtCHuB4gNRQ&list=PL7h91t-hTi-XFowqdksnL…
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
kikeli


Offline

Joined: 04 May 2008
Posts: 2,097
Localisation: Lorraine

PostPosted: 20/04/2020 00:24:24    Post subject: Equerre et fil à plomb Reply with quote

  Tout à fait, floyd...D'autant que 8% correspond à un angle de 4,57° , et 15% correspond à 8,53°,
  des angles apparemment beaucoup trop faible pour cet outil...Vidéo intéressante, mais à quoi serviraient ces 4 trous ?...
_________________
La véritable richesse, c'est apprendre.
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 9,103
Localisation: LE MANS

PostPosted: 20/04/2020 03:33:55    Post subject: Equerre et fil à plomb Reply with quote

Les trous permettent de marquer un point par rapport à l'axe, 30 mm ou 80 mm; et toutes les combinaisons 50, 60, 110, 160.
Et bien sûr 200 qui est le diamètre et 100 le rayon.
Ce qui fait un certain nombre de valeurs facilement accessibles sans avoir à sortir la jauge ou le mètre ruban .


Le fil à plomb sert donc à placer d'aplomb l'équerre, dont le grand coté permet de tracer l'axe vertical sur le madrier, en évitant de sortir un niveau à bulle comme dans la vidéo.
Contrairement à mon idée initiale, je ne vois plus d'intérêt à l'alignement du cordeau sur les trous, si ce n'est pour tracer des angles de 20° ou 42° dont l'utilité n'est pas courante…
On trouve tout de même l'angle de 45° si on aligne le cordeau sur l'extrémité du demi-cercle.


Et j'exclue l'utilisation comme cherche-centre, faute d'avoir une bissectrice à 45° et parce que le petit coté ne fait que 100 mm, trop peu pour centrer une grume.
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
