Outil pour souder les pieds des cadrans de montre


Post new topic   Reply to topic    OUTILS ANCIENS - ART POPULAIRE Forum Index -> OUTILS ANCIENS -> VOUS AVEZ UN PROBLEME D'IDENTIFICATION D'OUTIL ?
Previous topic :: Next topic
Author Message
ROUANET Bernard


Offline

Joined: 01 Sep 2010
Posts: 1,325
Localisation: BEZIERS

PostPosted: 02/03/2020 19:30:25    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

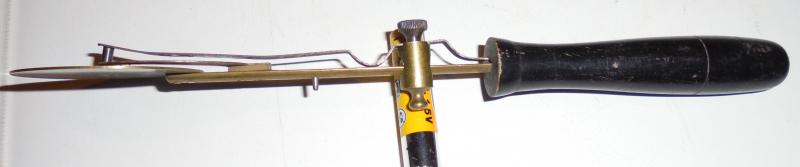

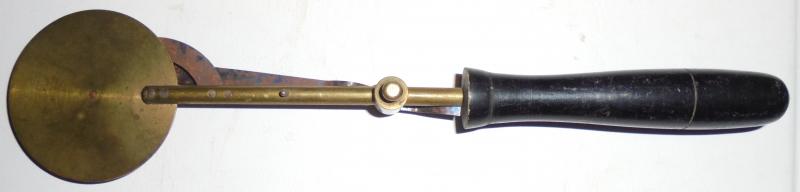

Bonjour,
Encore une bizarrerie trouvée hier.
C'est pas une roulette à couper les pizzas Exclamation
La partie ronde ne tourne pas Rolling Eyes
Je ne sais pas du tout ce que c'est Embarassed
Pouvez vous m'aider Question















Last edited by ROUANET Bernard on 03/03/2020 16:17:02; edited 1 time in total
Back to top
Publicité






PostPosted: 02/03/2020 19:30:25    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 9,106
Localisation: LE MANS

PostPosted: 02/03/2020 20:48:58    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

Un instrument de physique expérimentale ???  Notre spécialiste c'est Paul…
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
dominique93


Offline

Joined: 23 Nov 2019
Posts: 21
Localisation: Region parisienne

PostPosted: 02/03/2020 23:45:59    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

Bonsoir

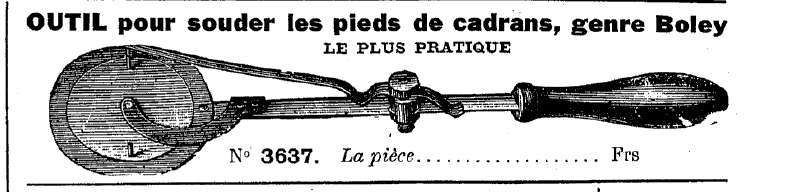

Il me semble que c'est un outil pour aider à ressouder à l'étain les pieds de cadran de montre, ici extrait du catalogue Fisseau 1920:


A noter que cet outil peut toujours servir!
Back to top
Visit poster’s website
JEF


Online

Joined: 22 Feb 2012
Posts: 12,974
Localisation: Lorraine

PostPosted: 02/03/2020 23:58:01    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

Okay  Dominique93.


Mais, je ne vois pas ce qu’est un pied de cadran de montre, ni quelle opération à effectuer.
Tu peux expliquer. Merci.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)


Last edited by JEF on 03/03/2020 00:07:50; edited 1 time in total
Back to top
ROUANET Bernard


Offline

Joined: 01 Sep 2010
Posts: 1,325
Localisation: BEZIERS

PostPosted: 03/03/2020 00:03:57    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

                                                                                          Okay Okay Okay           dominique93            Okay Okay Okay



BRAVO!!!!!!!!!!!!!!!!!
Back to top
dominique93


Offline

Joined: 23 Nov 2019
Posts: 21
Localisation: Region parisienne

PostPosted: 03/03/2020 01:00:41    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

Pour Jef (et les autres curieux) sur la gravure du catalogue on voit un cadran tenu à l'envers sur la "roulette" de laiton par le premier levier. On voit bien les deux "pieds" qui sont des petites tiges qui servent à attacher le cadran au mécanisme, et qui cassent fréquemment! Le "pied" le plus éloigné est maintenu par le deuxième levier qui a un petit cylindre creux au bout. Toute la difficulté pour souder un "pied" est de ne pas abimer l'émail du cadran et pour cela il faut le chauffer uniformément, donc on chauffe avec une petite lampe à alcool la "roulette" de laiton , qui chauffe gentiment tout le cadran jusqu'a la température nécessaire  pour une soudure à l'étain. Je ne l'ai jamais fait mais j'ai vu ce processus décrit dans plusieurs livres d'horlogerie ancienne, en particulier l'horloger à l'établi page 108 et suivantes...
Back to top
Visit poster’s website
JEF


Online

Joined: 22 Feb 2012
Posts: 12,974
Localisation: Lorraine

PostPosted: 03/03/2020 07:38:06    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

Merci pour l’explication, dominique93.

Une petite précision quand même : on parle de cadran de montre ou d’horloge ?..... car vu la taille qui me semble relativement importante, j’ai l’impression qu’il s’agit de cadran assez grand.....minimum des cadrans de montre à gousset, voir plus.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,863
Localisation: Catalogne

PostPosted: 03/03/2020 09:11:10    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

Okay Okay dominique93
_________________
“Celui qui veut dire la vérité trouve les portes closes” (Proverbe danois)
Back to top
Visit poster’s website
spaa


Offline

Joined: 06 Jan 2012
Posts: 13,348
Localisation: Belgique

PostPosted: 03/03/2020 09:31:22    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

Okay Okay Okay
_________________
Bien faire et laisser braire
Back to top
dominique93


Offline

Joined: 23 Nov 2019
Posts: 21
Localisation: Region parisienne

PostPosted: 03/03/2020 14:31:27    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

Jef : d'après la photo je pense que la "roulette" fait environ 45 mm de diamètre, ce qui permet de ressouder les "pieds" de montre gousset mais aussi les "pieds" de cadrans de montre plus petits : qui peut le plus peut le moins! Par contre cet appareil ne convient pas pour des cadrans d'horloge....
Back to top
Visit poster’s website
ROUANET Bernard


Offline

Joined: 01 Sep 2010
Posts: 1,325
Localisation: BEZIERS

PostPosted: 03/03/2020 15:19:42    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

Bonjour,
La roulette que je viens de mesurer fait 47mm de diamètre.
Back to top
JEF


Online

Joined: 22 Feb 2012
Posts: 12,974
Localisation: Lorraine

PostPosted: 03/03/2020 16:02:12    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

OK, merci.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
spaa


Offline

Joined: 06 Jan 2012
Posts: 13,348
Localisation: Belgique

PostPosted: 03/03/2020 16:28:38    Post subject: Outil pour souder les pieds des cadrans de montre Reply with quote

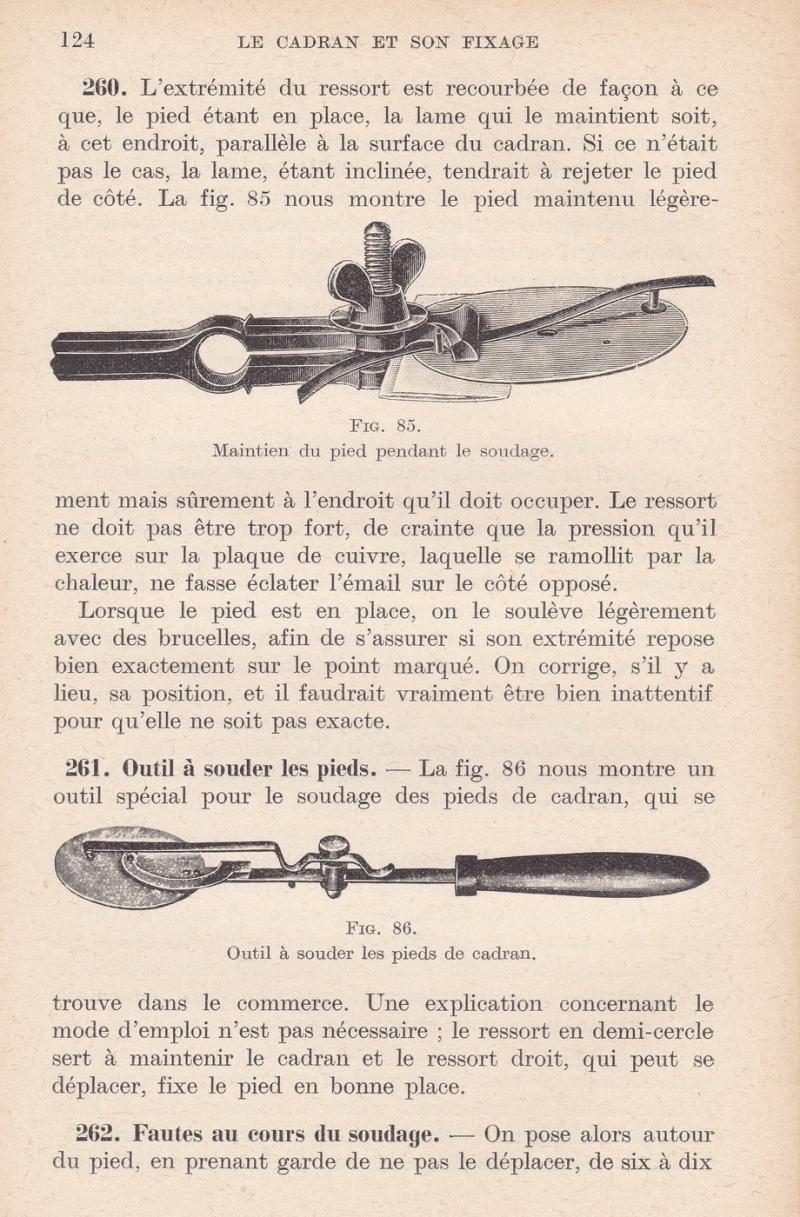

"L' Horloger à l'établi" (9 ème édition - 1939) Wink
_________________
Bien faire et laisser braire
Back to top
