CLISIMETRES à COLLIMATEUR (Résolu)


Post new topic   Reply to topic    OUTILS ANCIENS - ART POPULAIRE Forum Index -> OUTILS ANCIENS -> VOUS AVEZ UN PROBLEME D'IDENTIFICATION D'OUTIL ?
Previous topic :: Next topic
Author Message
jef91


Offline

Joined: 05 Feb 2007
Posts: 518
Localisation: Essonne

PostPosted: 09/12/2019 15:32:09    Post subject: CLISIMETRES à COLLIMATEUR (Résolu) Reply with quote

Bonjour à tous,
Une nouvelle recherche pour un appareil de mesure que possède un ami.
Ses infos sont :

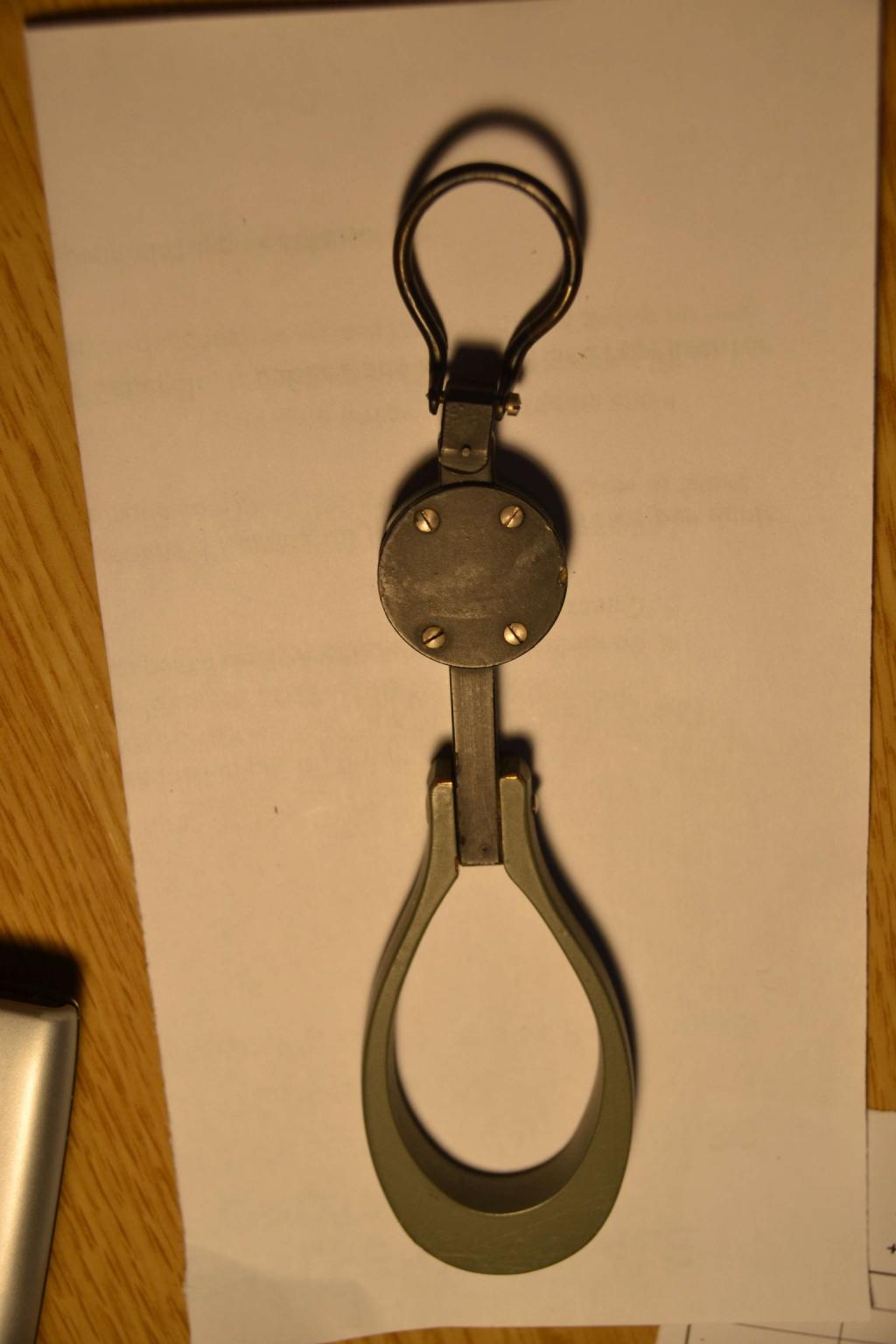

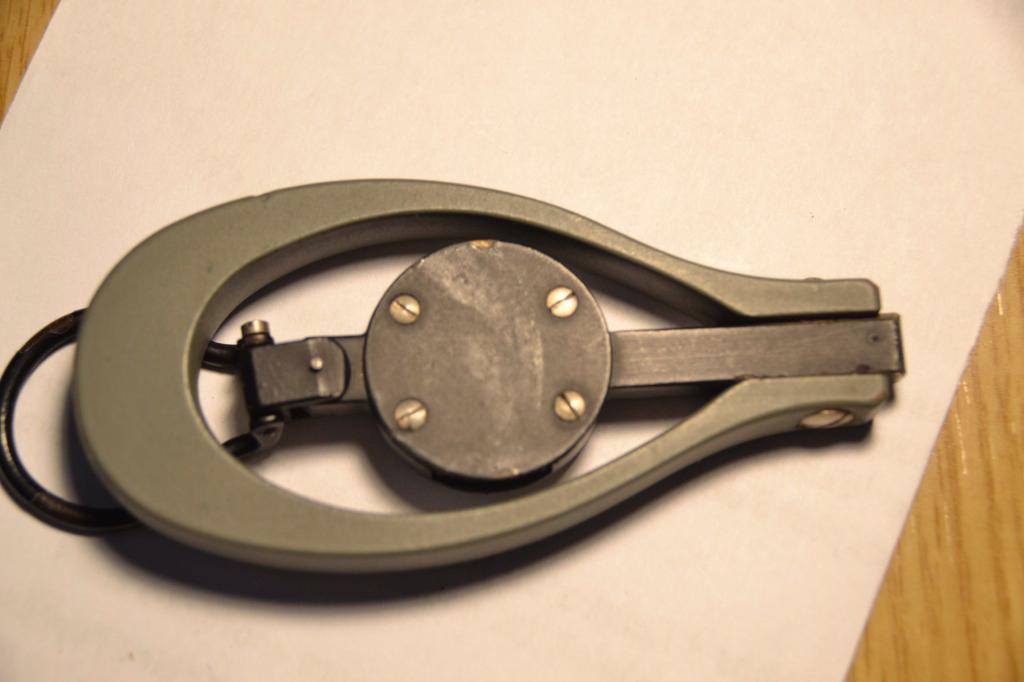

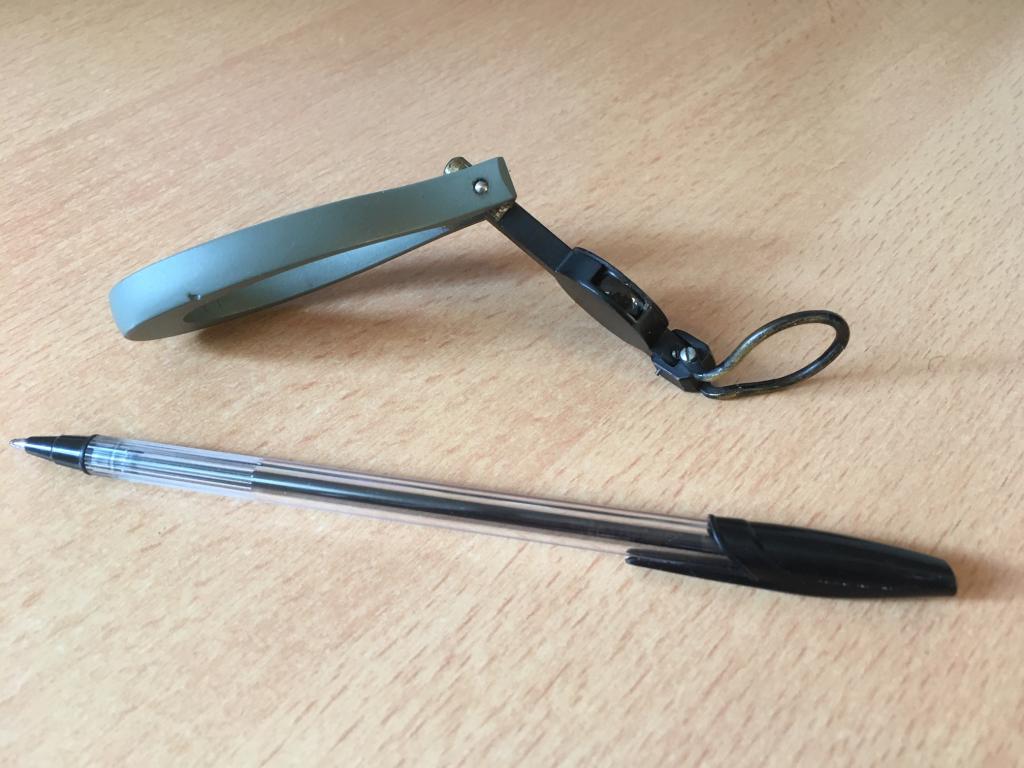

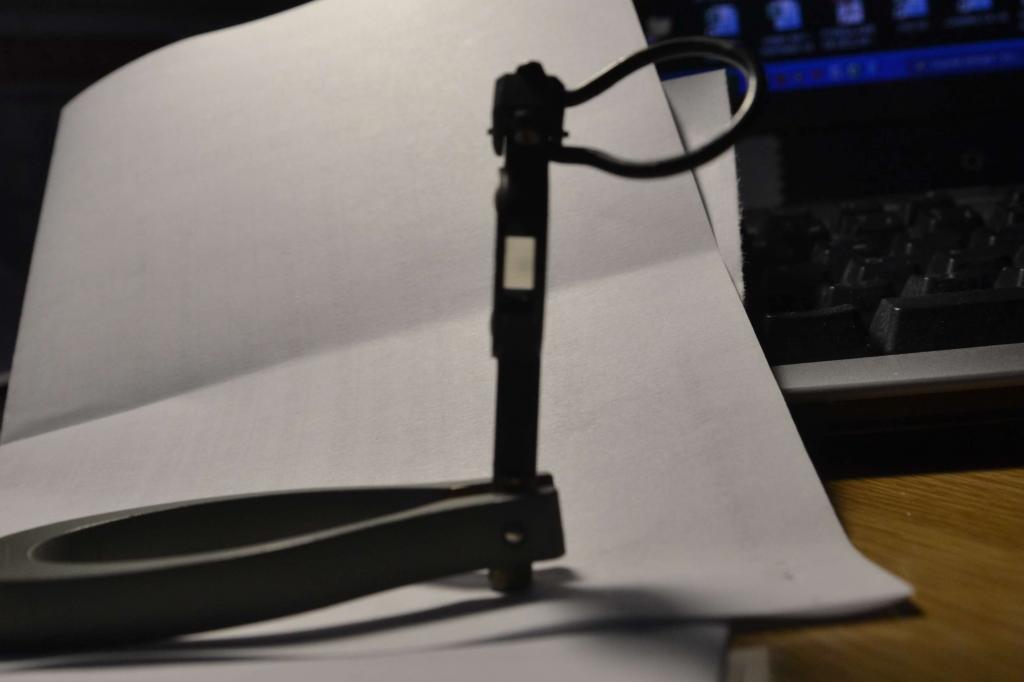

"Son allure, métal, couleurs, aucune marque ni inscription me fait penser à un objet à usage militaire,

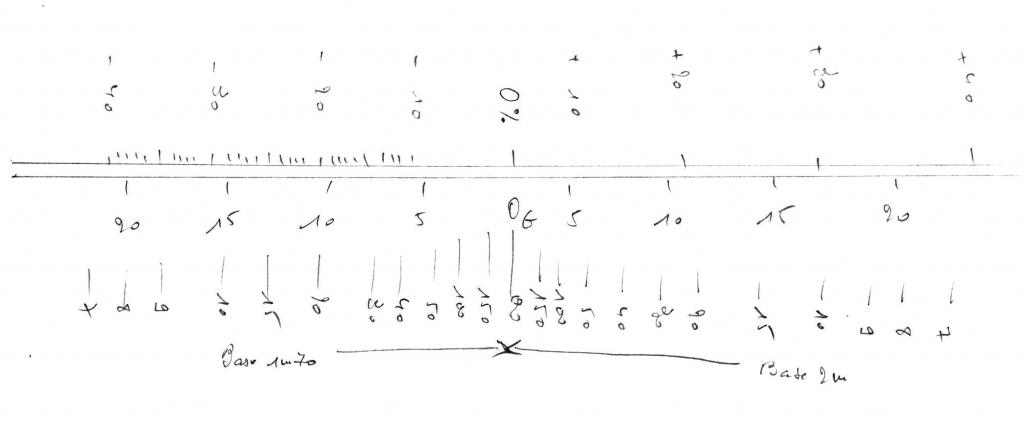

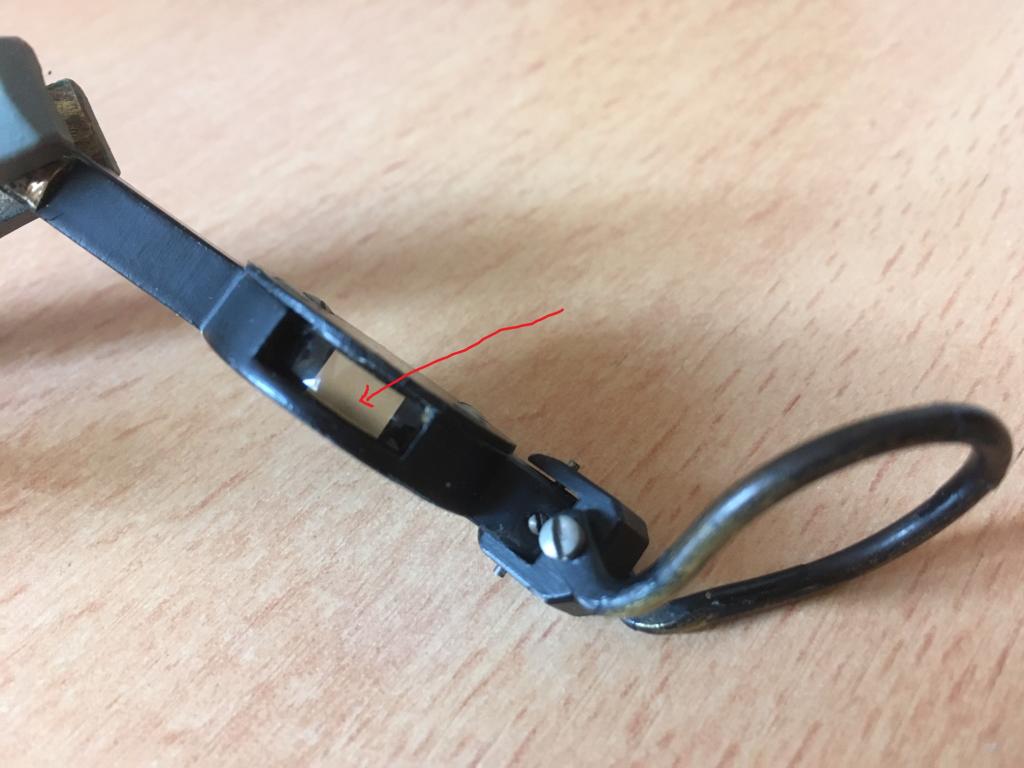

J'ai essayé de reproduire sur une feuille A4 les graduations visibles dans l'oeilleton que j'ai repéré en rouge
sur la photo (voir docs joints)

C'est très petit évidemment, et je ne vois pas ce que cela peut mesurer en mire, avec l'oeil collé sur la fenêtre
On y voit : de haut en bas 0% puis O g puis OO, donc 3 graduations possibles

Sur la gauche en bas , une "base 1m70" et sur la droite "base 2 m"
Etc, etc..."


Les membres de ce forum ont surement des réponses.
Dans l'attente,
Bien cordialement.























_________________
On commence à vieillir quand on fini d'apprendre___ Proverbe Japonais


Last edited by jef91 on 10/12/2019 18:14:54; edited 2 times in total
Back to top
Publicité






PostPosted: 09/12/2019 15:32:09    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Régule


Offline

Joined: 26 Sep 2011
Posts: 159
Localisation: nord Territoire de Belfort

PostPosted: 09/12/2019 17:39:40    Post subject: CLISIMETRES à COLLIMATEUR (Résolu) Reply with quote

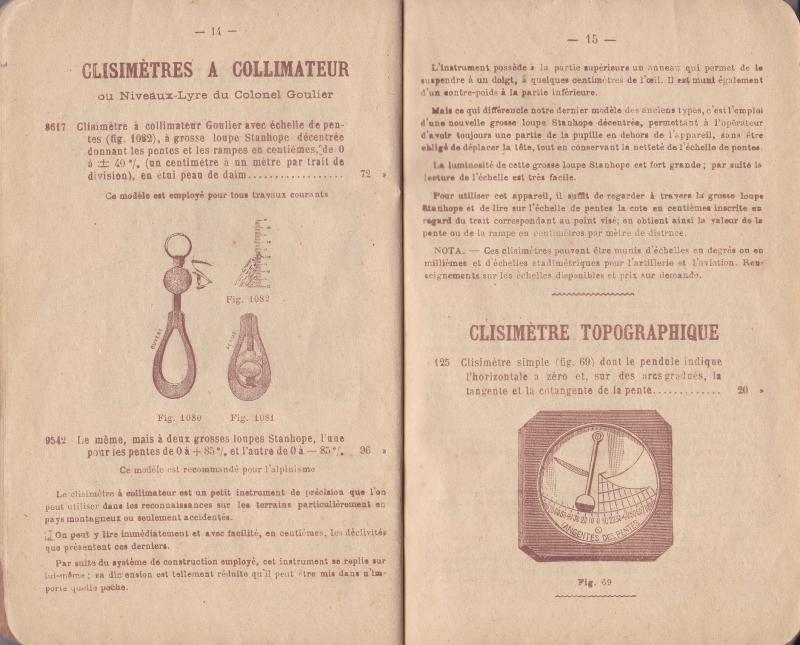

Bonjour, cet appareil est un clisimètre Maurin, il sert à mesurer les pentes de terrain en %, mm et degrés. Il s'utilise en le tenant par son anneau et en veillant à ce qu'il soit libre sur son cardan. On approche l'oeil de la lentille bombée et on lit la graduation correspondant à celle d'une mire placée au loin (en fait l'oeil d'un collègue pour peu qu'il ait la même taille que toi peut très bien servir de mire). Avec cet outil simplissime on peut tracer des routes en montagne, des lacets, vérifier la pente des talus et même mesurer la hauteur d'un arbres ou d'un bâtiment. Je dois en avoir le mode d'emploi, je le recherche.


Paul
Back to top
spaa


Offline

Joined: 06 Jan 2012
Posts: 13,328
Localisation: Belgique

PostPosted: 09/12/2019 18:05:08    Post subject: CLISIMETRES à COLLIMATEUR (Résolu) Reply with quote

Okay Okay

... évidement, avec le nom, cela devient beaucoup plus facile !


_________________
Bien faire et laisser braire
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,864
Localisation: Catalogne

PostPosted: 09/12/2019 22:24:27    Post subject: CLISIMETRES à COLLIMATEUR (Résolu) Reply with quote

Okay Okay Régule
_________________
“Celui qui veut dire la vérité trouve les portes closes” (Proverbe danois)
Back to top
Visit poster’s website
mégis


Offline

Joined: 10 Mar 2016
Posts: 1,414
Localisation: quercy

PostPosted: 10/12/2019 01:10:17    Post subject: CLISIMETRES à COLLIMATEUR (Résolu) Reply with quote

il me semble que ce système est inclus dans le support de positionnement des mortiersd'infanterie
utilises dans lesmontagnes  de kabylie  en 1956 !! une occasion de saluer les Anciens ....s'il en reste !!!!
Back to top
bruno


Offline

Joined: 29 Jul 2014
Posts: 394
Localisation: Bergerac

PostPosted: 10/12/2019 10:42:31    Post subject: CLISIMETRES à COLLIMATEUR (Résolu) Reply with quote

C'est un bel outil de terrain.



en effet les artilleurs ont parfois le même besoin,  ici ici porte le nom de sitogoniomètre,  mod 23, c'est un peu le couteau suisse artilleur, boussole angles azimutaux angle de site. apparemment celui présenté  ne relève que l'angle de site. Bruno
Connaite ou le fabriquant ça me parait suisse ?
Back to top
jef91


Offline

Joined: 05 Feb 2007
Posts: 518
Localisation: Essonne

PostPosted: 10/12/2019 18:14:00    Post subject: CLISIMETRES à COLLIMATEUR (Résolu) Reply with quote

Merci à REGULE et SPAA pour leurs infos.
Vous êtes des chefs !
_________________
On commence à vieillir quand on fini d'apprendre___ Proverbe Japonais
Back to top
