Bonjour à tous,

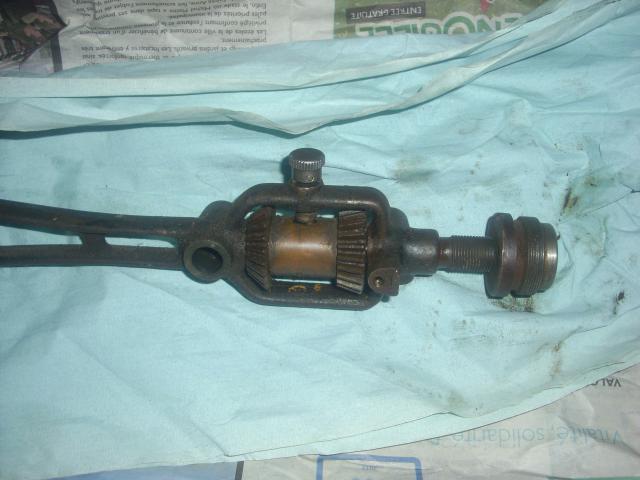

Quelqu'un connaît il la marche à suivre pour démonter le sélecteur de vitesse de cette chignole qui est bloqué sur la grand vitesse ?
Merci d'avance pour toutes vos réponses.
Bernard
PS j'ai repris une photo et c'est passé.Sans intervention de mon gendre.Mystére et boule de gomme......

_________________
butelli
Back to top
Visit poster’s website
Publicité






PostPosted: 23/06/2019 14:11:09    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
rico59


Offline

Joined: 30 Aug 2010
Posts: 1,653
Localisation: Nord France

PostPosted: 23/06/2019 18:39:12    Post subject: démontage Reply with quote

Bonsoir,


Normalement, on desserre la vis-bouchon ce qui libère la bille d'acier, on change alors le rapport.


Si c'est le même modèle.
_________________
Bien amicalement,éric
Comme les outils...pour vous servir
Back to top
Visit poster’s website
Daniel G


Offline

Joined: 23 May 2013
Posts: 1,598
Localisation: Nord Orléans

PostPosted: 23/06/2019 20:18:58    Post subject: démontage Reply with quote

Bonsoir


Pour démonter le bouton, peut être une goupille conique ???
Pour démonter le doigt du sélecteur, il faut démonter l'arbre qui porte le mandrin.
Cela c'est de mémoire, si tu veux j'en ai une, je peux approfondir.


Daniel



Daniel


Last edited by Daniel G on 24/06/2019 09:57:01; edited 1 time in total
Back to top
LucienL


Offline

Joined: 03 Aug 2018
Posts: 64

PostPosted: 24/06/2019 09:06:14    Post subject: démontage Reply with quote

Je crois qu'il faut tirer le bouton moletté et le faire pivoter d'un demi tour, puis le relâcher.
Cela embraye l'axe sur l'un ou l'autre des pignons coniques
Back to top
butelli


Offline

Joined: 04 Aug 2013
Posts: 180
Localisation: lorraine

PostPosted: 24/06/2019 10:58:06    Post subject: démontage Reply with quote

Bonjour à tous,
Merci pour vos réponses.Le bouton moleté commande un ergot excentrique qui commande un baladeur qui permet de sélectionner petite ou grande vitesse.Actuellement,c'est le pignon cônique de grande vitesse qui est en prise et bloqué dans cette position.Je pense qu'il me faut démonter la broche.Mais rien n'y fait.Il doit y avoir une goupille ou un segment bien planqué qui la maintien en position tout en permettant la rotation.Je reste à l'écoute.
Merci
Bernard
_________________
butelli
Back to top
Visit poster’s website
butelli


Offline

Joined: 04 Aug 2013
Posts: 180
Localisation: lorraine

PostPosted: 28/06/2019 10:52:50    Post subject: démontage sélec teur de vitesses Reply with quote

Bonjour à tous,

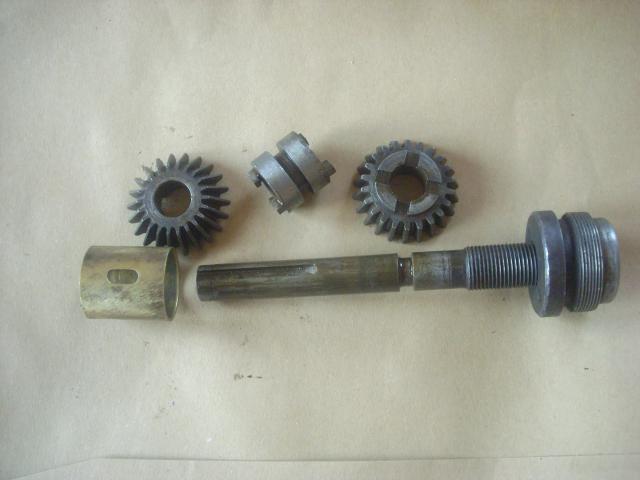

C'est démonté.A toutes fins utiles,voilà à quoi ça ressemble.Merci encore pour vos réponses.
Bernard

_________________
butelli
Back to top
Visit poster’s website
JEF


Online

Joined: 22 Feb 2012
Posts: 11,875
Localisation: Lorraine

PostPosted: 28/06/2019 11:58:30    Post subject: démontage Reply with quote

Alors, qu’est ce qui bloquait ? Une goupille ? Un segment ? Simplement grippé ?
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
butelli


Offline

Joined: 04 Aug 2013
Posts: 180
Localisation: lorraine

PostPosted: 28/06/2019 13:39:13    Post subject: démontage Reply with quote

C'était  tout simplement grippé.La vis /ergot de maintien en place de la broche étant déjà démontée,rien ne s'opposait donc à son extraction.J'ai alors frappé plus fort au cul du mandrin et c'est sorti.
Maintenant ,il me faut trouver des ressorts pour les mors et après...yapuka.
Bernard
