PostPosted: 05/06/2019 17:45:52    Post subject: Drille en bois double spirales - Reply with quote

Jeudi de l'Ascension, je chinais une drille à spirale présenté dans le dossier : http://www.forum-outils-anciens.com/t14410-un-outil-pas-courant.htm

Je l'ai restauré hier tout en faisant quelques photos :

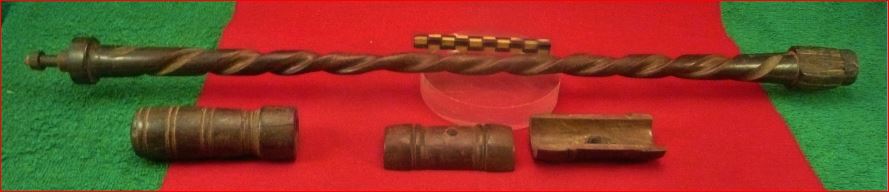

A l'achat


Restauration


1) Tailler dans un bout de bois exotique un parallélépipède d'environ 20 x 20 x 50 mm,
2) percer un trou de Ø 13 mm d'environ 30 mm de profondeur,
3) en utilisant le centrage du trou de 13, continuer le perçage à Ø 8 mm,
4) mettre le bout de bois sensiblement au rond en chanfreinant les arêtes,
5) embrocher le bout de bois ainsi percé et chanfreiné sur une vis de 8, et fixer dans le mandrin
6) sur ce tour improvisé mettre au rond, légèrement + fort que l'alésage de la conscience
7) mettre le trou de 8 au Ø gras du pallier de la drille, et raccourcir le bout de bois pour que l'alésage soit de la même longueur que le pallier
8 ) fendre le bout de bois en 2,



9) faire les ajustements nécessaires si besoin, longueur du bout de bois pour ne pas buter dans le fond de la conscience
10) collage des 2 parties du bois éclaté et réalisation de sillons pour un emmanchement sans trop de contraintes
11) enfoncement au maillet de la conscience



12) lier les demi-coquilles de l'écrou poignée
_________________
“Celui qui veut dire la vérité trouve les portes closes” (Proverbe danois)
Back to top
Visit poster’s website
Publicité






PostPosted: 05/06/2019 17:45:52    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
spaa


Offline

Joined: 06 Jan 2012
Posts: 12,743
Localisation: Belgique

PostPosted: 05/06/2019 18:29:00    Post subject: Drille en bois double spirales - Reply with quote

Okay
...merci pour ce tutoriel, qui peut se décliner pour d'autres applications !
_________________
paul
Back to top
kikeli


Offline

Joined: 04 May 2008
Posts: 1,957
Localisation: Lorraine

PostPosted: 05/06/2019 22:21:24    Post subject: Drille en bois double spirales - Reply with quote

  Belle restauration . Explications et photos au top !.... Okay
_________________
La véritable richesse, c'est apprendre.
Back to top
Dams


Offline

Joined: 01 Mar 2016
Posts: 1,165
Localisation: Gironde

PostPosted: 10/06/2019 21:09:59    Post subject: Drille en bois double spirales - Reply with quote

Bonjour,

Merci du partage Okay
_________________
Collectionne les outils du cuir.
Back to top
Visit poster’s website
Daniel G


Offline

Joined: 23 May 2013
Posts: 1,600
Localisation: Nord Orléans

PostPosted: 11/06/2019 20:22:27    Post subject: Drille en bois double spirales - Reply with quote

Bonsoir


Okay .... Deuxième rangée, troisième photo, c'est un outil à faire des filetage ?


Daniel
Back to top
MICHEL66


Online

Joined: 01 Jan 2010
Posts: 10,705
Localisation: Catalogne

PostPosted: 11/06/2019 23:21:20    Post subject: Drille en bois double spirales - Reply with quote

Oui c'est un peigne à fileter extérieur qui me sert à griffer certaines surfaces de bois avant collage.

Pour l'emmanchement dans la conscience je n'ai pas collé, l'objectif était juste de donner une certaine "élasticité" au Ø afin d'assurer un serrage sans pour autant risquer de faire éclater la conscience qui n'est pas virolée.
_________________
“Celui qui veut dire la vérité trouve les portes closes” (Proverbe danois)
Back to top
Visit poster’s website
Geppetto


Offline

Joined: 07 Aug 2009
Posts: 6,389
Localisation: Belgique

PostPosted: 12/06/2019 08:26:50    Post subject: Drille en bois double spirales - Reply with quote

Bonjour

Bravo et merci pour le tutoriel de restauration.
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"
