vieux phonographe
Goto page: 1, 2  >

Post new topic   Reply to topic    OUTILS ANCIENS - ART POPULAIRE Forum Index -> OUTILS ANCIENS -> "RUBRIQUE A BRAC
Previous topic :: Next topic
Author Message
claudius14


Offline

Joined: 22 Feb 2013
Posts: 1,141
Localisation: basse normandie

PostPosted: 30/01/2019 14:46:52    Post subject: vieux phonographe Reply with quote

En cette période de vaches maigres je ressort ce vieux truc faute de mieux et malgré le fait que ce n'est pas vraiment un outils .
Qu'on me pardonne

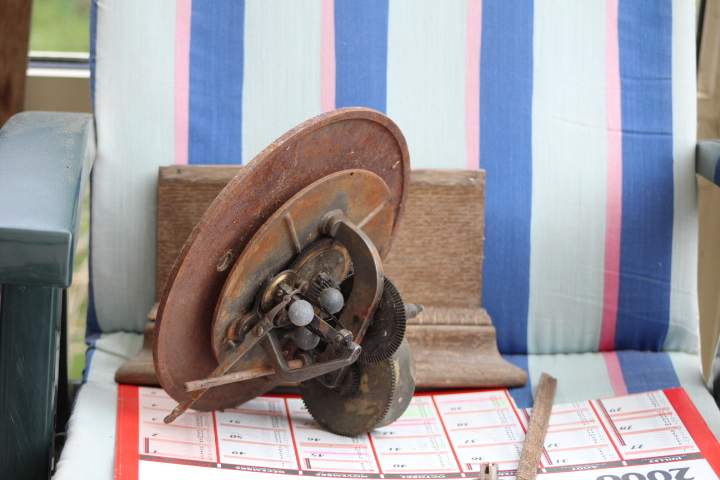

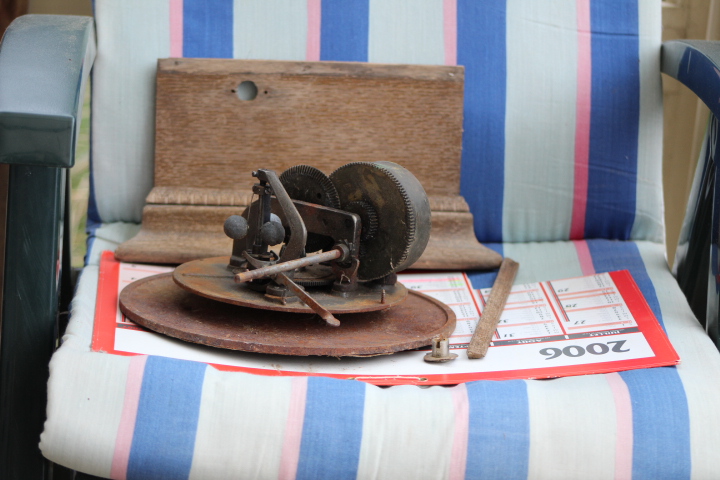

Il s'agit d'un vieux phonographe qui a été sauvé in extrèmis du bûcher purificateur .

Il y a dessous une mécanique qui ferait saliver plus d'un .

Je voudrais en savoir plus sue cet objet .

Photo suit .







tout ce qui manque est passé dans les flammes .
Back to top
Publicité






PostPosted: 30/01/2019 14:46:52    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
coudray


Offline

Joined: 01 Dec 2013
Posts: 1,592
Localisation: cormenon

PostPosted: 30/01/2019 16:39:20    Post subject: vieux phonographe Reply with quote

les boules sont sauvées ...quelle chance.......Gilbert
Back to top
spaa


Offline

Joined: 06 Jan 2012
Posts: 13,264
Localisation: Belgique

PostPosted: 30/01/2019 16:41:42    Post subject: vieux phonographe Reply with quote

Bonjour,
c'est un moteur "classique" de phonographe avec régulateur de "Watt" (les 3 boules qui s'écartent en fonction de la vitesse)
Au bout de la tige ronde, venait se fixer une manivelle pour remonter le ressort.
La tige plate aboutissant au régulateur permettait de "régler" la vitesse en faisant monter ou descendre ce dernier sur son axe d'entrainement.
Les modèles les plus anciens tournaient à (+/-) 100 tours/minute avec départ de l'aiguille au centre du plateau, tandis que les suivants étaient "normalisés" à 78 tours/minute avec départ en tangente.
_________________
Bien faire et laisser braire
Back to top
claudius14


Offline

Joined: 22 Feb 2013
Posts: 1,141
Localisation: basse normandie

PostPosted: 30/01/2019 17:53:28    Post subject: vieux phonographe Reply with quote

Merci à Coudray et à Spaa pour vos réponses .

Avec un peu de chance quelqu'un connaîtrait la marque et la période de production .
CG
Back to top
Bricoparis


Offline

Joined: 24 Aug 2016
Posts: 138
Localisation: Paris

PostPosted: 01/02/2019 00:39:24    Post subject: vieux phonographe Reply with quote

spaa wrote:
Bonjour,

Les modèles les plus anciens tournaient à (+/-) 100 tours/minute avec départ de l'aiguille au centre du plateau, tandis que les suivants étaient "normalisés" à 78 tours/minute avec départ en tangente.


Les premiers disques mit au point par Berliner vers 1885 était à gravure latérale (dit "à aiguille") et tournaient, sauf erreur, vers 60 ou 70 tours minutes en commençant par le bord. Vers 1900 les vitesse des disques à aiguille était d'environ 75 à 85 tours minutes , vers 1925 la vitesse se standardisera à 78 tours. En 1905 la firme Pathè à mit sur le marché des disques à gravure verticale (dit "à saphir") qui tournaient entre 90 et 100 tours par minutes et même à 120 tours pour ceux de diamétre 40 ou 50 cm. Au début les disques à saphir Pathè commençaient par le centre mais à partir d'environ 1917 leur vitesse passera à 80 tours avec début par le bord.
La tête de lecture (diaphragme) était différente pour la lecture des disques à aiguille et pour celle pour des disques à saphir. Quelques phonographes avait une tête orientable pouvant lire suivant sa position des disques à aiguille ou à saphir. Les disques à aiguille se lisaient avec une aiguille et ceux à saphir avec un saphir de forme sphérique.

Daniel (collectionneur de vieux disques)
Back to top
JEF


Offline

Joined: 22 Feb 2012
Posts: 12,816
Localisation: Lorraine

PostPosted: 01/02/2019 09:34:32    Post subject: vieux phonographe Reply with quote

Pas compris comment on grave latéralement un disque ?.....tu veux dire cylindre ?
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
claudius14


Offline

Joined: 22 Feb 2013
Posts: 1,141
Localisation: basse normandie

PostPosted: 01/02/2019 11:23:37    Post subject: vieux phonographe Reply with quote

Bonjour.
J'ai quelques disques en 38 tour

Pour ceux qui savent lire entre les lignes ,il semble que la concurrence fait rage à cette époque .

J'ai des disques zonophone avec un rappel gramophone :c'est nous
des gramophones avec le même rappel et l'aparition du chien "la voix de son maitre,d'abord sur la pochette puis au centre du disque

Il y a aussi un rappel au sujet de la supériorité de l'aiguille sur le saphir

Enfin JEF le déplacement latéral est le plus facile si on pense au pendule adule ou au balancier de l'horloge .

Cordialement CG
Back to top
JEF


Offline

Joined: 22 Feb 2012
Posts: 12,816
Localisation: Lorraine

PostPosted: 01/02/2019 12:08:03    Post subject: vieux phonographe Reply with quote

claudius14 wrote:
Enfin JEF le déplacement latéral est le plus facile si on pense au pendule adule ou au balancier de l'horloge .

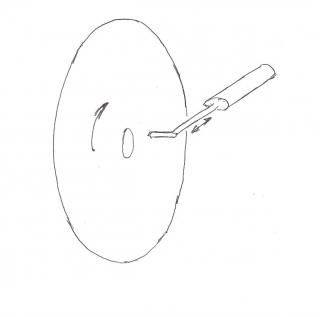

est ce que cela veut dire que le disque était placé verticalement ?



_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
claudius14


Offline

Joined: 22 Feb 2013
Posts: 1,141
Localisation: basse normandie

PostPosted: 01/02/2019 19:28:56    Post subject: vieux phonographe Reply with quote

Il est évident que le plateau et le disque sont horizontaux et que le balencement se fait comme celui du balancier de la pendule
Par contre le mouvement vertical est plus dur à percevoir
Back to top
JEF


Offline

Joined: 22 Feb 2012
Posts: 12,816
Localisation: Lorraine

PostPosted: 01/02/2019 19:48:42    Post subject: vieux phonographe Reply with quote

Shocked Question je ne vois pas trop le système !
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
Gilles


Offline

Joined: 17 Mar 2007
Posts: 2,566
Localisation: Québec

PostPosted: 01/02/2019 20:00:42    Post subject: vieux phonographe Reply with quote

Pourquoi pas un gramophone de ce type?


http://www.gramophones.info/graminformation.html


Back to top
claudius14


Offline

Joined: 22 Feb 2013
Posts: 1,141
Localisation: basse normandie

PostPosted: 01/02/2019 20:42:51    Post subject: vieux phonographe Reply with quote

Excellent photo de Gilles .

J'avais mis en arriére fond le panneau qui restait du coffre avec les moulures .

Le coffrepeut- souvrir ?
Dans l'affirmative on porrait étéblir le lien de parenté

Merci Gilles
Back to top
Gilles


Offline

Joined: 17 Mar 2007
Posts: 2,566
Localisation: Québec

PostPosted: 01/02/2019 21:07:30    Post subject: vieux phonographe Reply with quote

Il y a plusieurs fabricants avec des mécanismes assez semblables.
Voici des photos:


https://www.ebay.com/itm/202568648395
Bonne chance
Gilles
Back to top
claudius14


Offline

Joined: 22 Feb 2013
Posts: 1,141
Localisation: basse normandie

PostPosted: 02/02/2019 11:23:49    Post subject: vieux phonographe Reply with quote

Bonjour et merci à Gilles pour sa documentation

Dorénavant je regarderait en connaisseur ceux que je pourrais rencontrer dans une foire .

Cordialement
CG
Back to top
Bricoparis


Offline

Joined: 24 Aug 2016
Posts: 138
Localisation: Paris

PostPosted: 02/02/2019 23:29:58    Post subject: vieux phonographe Reply with quote

Les cylindres comme les disques à saphir Pathè étaient gravés verticalement. Des détails ici : http://www.delabelleepoqueauxanneesfolles.com/Parenthese technique.htm

En imageant :
Dans une gravure verticale le sillon est vallonné comme une montagne.
Dans une gravure latérale le sillon est de profondeur constante mais en méandre comme une rivière.

Daniel
Back to top
