Bonjour à tous,

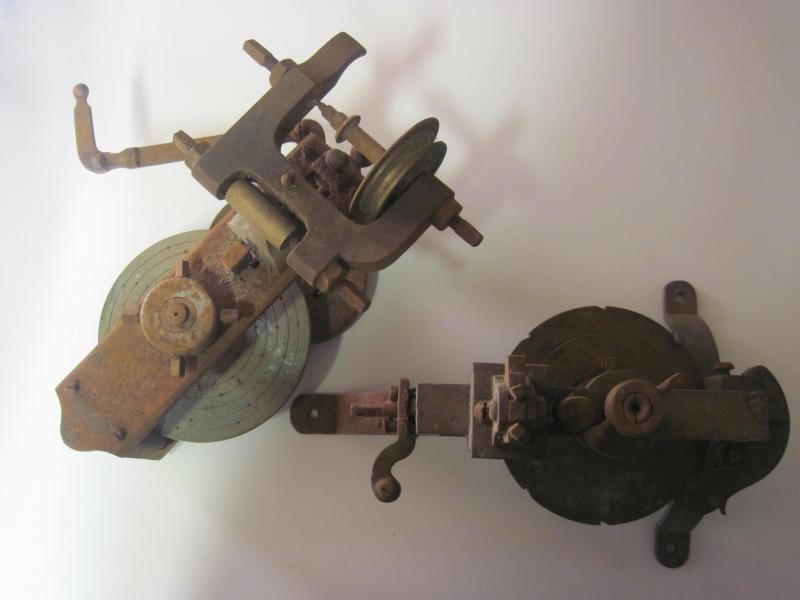

J'ai retrouvé dans la maison familiale deux objets qui semble appartenir à la même machine. Il y a des engrenages et certaines parties sont en laiton. Des pièces sont absentes, mais ne sachant pas ce que sais je ne sais pas trop quoi chercher dans le fourbis des arrières grands parents!!
J'ai demandé à mes proches et chercher dans le forum mais je sèche...
Quelqu'un aurai-il une piste?
Merci de votre aide.

Back to top
Publicité






PostPosted: 11/11/2018 19:05:32    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
coudray


Offline

Joined: 01 Dec 2013
Posts: 1,592
Localisation: cormenon

PostPosted: 11/11/2018 19:24:13    Post subject: Mécanisme Reply with quote

Bonjour je pense a un mécanisme de diviseur ...utilisé a la sortie d un tour pour faire

de la division de percage de mortaise exemple rayon de roue pour faire avancé .....
Back to top
JEF


Online

Joined: 22 Feb 2012
Posts: 12,974
Localisation: Lorraine

PostPosted: 11/11/2018 20:00:30    Post subject: Mécanisme Reply with quote

Dans un autre message, MICHEL66 wrote:
Bonjour guillaume, bienvenue sur le forum

Comme tu as pu le voir il y a plusieurs index a ce forum et un peu de curiosité devrait inciter à en découvrir le contenu avant de se précipiter pour faire identifier un objet possédé.
Il est donc plus que souhaitable de commencer par lire : http://www.forum-outils-anciens.com/t13041-INFORMATION-A-TOUT-NOUVEL-INSCRI… pour appréhender au mieux le forum et s'y sentir bien.

Après une présentation dans l'index ad hoc, et la maîtrise de l'envoi d'une photo, c'est avec plaisir que nous pourrons dialoguer.
.


En conséquence, prière de cliquer sur le lien ci-dessus, et le lire arrentivement, ....et en particulier le paragraphe 3 avec un lien d’un tutoriel concernant la taille des photos.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
Billman


Offline

Joined: 24 Feb 2010
Posts: 10,528
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

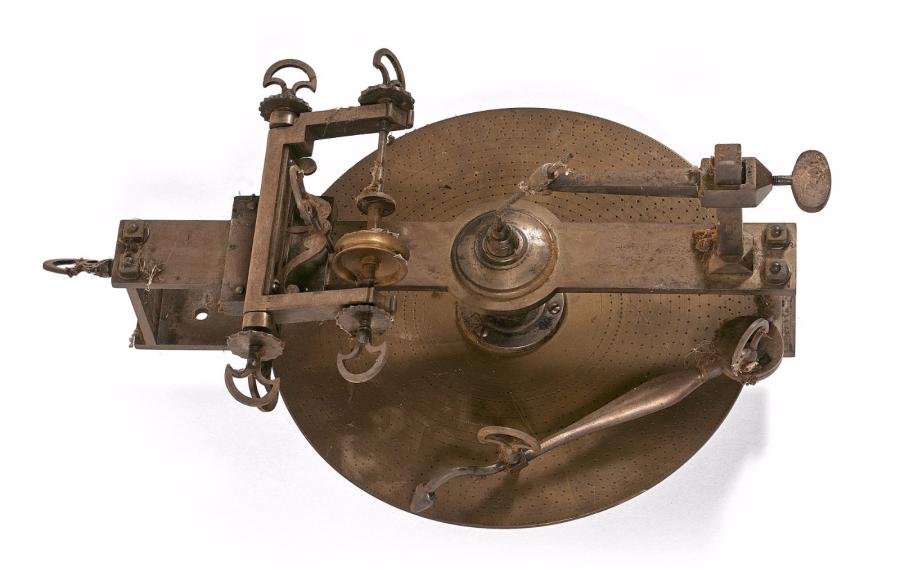

PostPosted: 11/11/2018 22:11:28    Post subject: Mécanisme Reply with quote


_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Back to top
ROUANET Bernard


Offline

Joined: 01 Sep 2010
Posts: 1,325
Localisation: BEZIERS

PostPosted: 11/11/2018 22:21:42    Post subject: Mécanisme Reply with quote

Voir ça:
                            https://www.ebay.fr/itm/1-OUTIL-ANCIEN-PROTHESITE-DENTAIRE-INSTRUMENT-MEDIC…
Back to top
guillaume


Offline

Joined: 22 Aug 2018
Posts: 10

PostPosted: 11/11/2018 22:33:11    Post subject: Mécanisme Reply with quote

Merci à tous de vos contributions. !!
Il s'agirait donc  d'un tour pour les métaux??

remarque : Un grand merci à Jef pour le rappel à l'ordre mais malheureusement le lien de Michel 66 est inaccesible!!!! Il m'avait d'ailleurs confirmer dans mon sujet précédent que la photo était visible... Je ne vois pas trop ce que j'ai mal fait cette fois ci Crying or Very sad Merci de m'éclairer !.
Back to top
guillaume


Offline

Joined: 22 Aug 2018
Posts: 10

PostPosted: 11/11/2018 22:44:04    Post subject: Mécanisme Reply with quote

je crois que j'ai trouvé pour la dimension de la photo!
Back to top
JEF


Online

Joined: 22 Feb 2012
Posts: 12,974
Localisation: Lorraine

PostPosted: 11/11/2018 23:08:15    Post subject: Mécanisme Reply with quote

Bien. Merci, Guillaume.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
Fer


Offline

Joined: 10 Aug 2010
Posts: 2,319
Localisation: limbourg Pays-Bas

PostPosted: 12/11/2018 09:26:47    Post subject: Mécanisme Reply with quote

Je pense a une outil (horlogier?) pour couper les dents d'un pignon. Quelle est la taille des appareils?
Back to top
JEF


Online

Joined: 22 Feb 2012
Posts: 12,974
Localisation: Lorraine

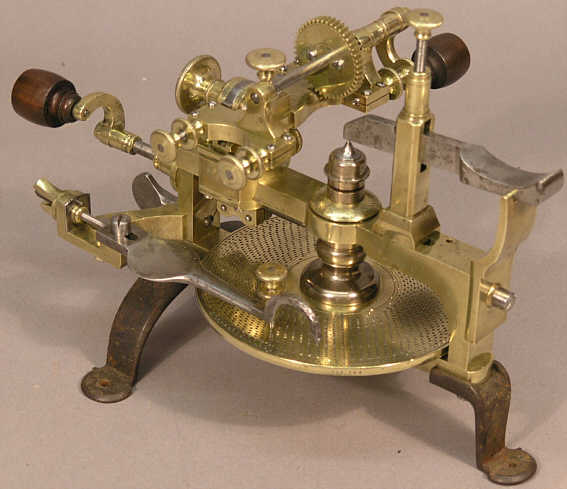

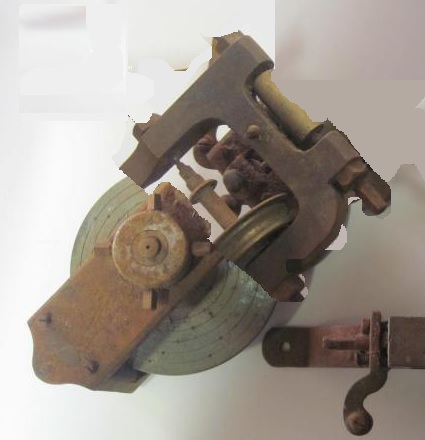

PostPosted: 12/11/2018 09:35:06    Post subject: Mécanisme Reply with quote

https://www.ebay.fr/itm/Ancienne-machine-a-diviser-Taillage-horloger-Wheel-…
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
Billman


Offline

Joined: 24 Feb 2010
Posts: 10,528
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

PostPosted: 12/11/2018 15:53:27    Post subject: Mécanisme Reply with quote

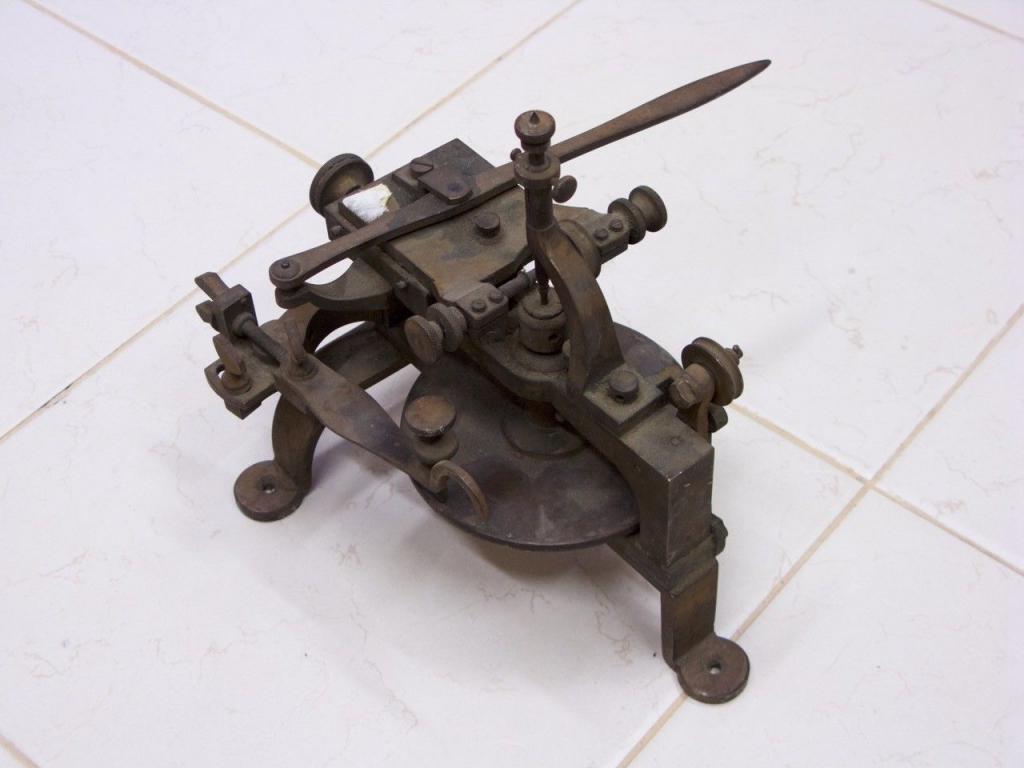

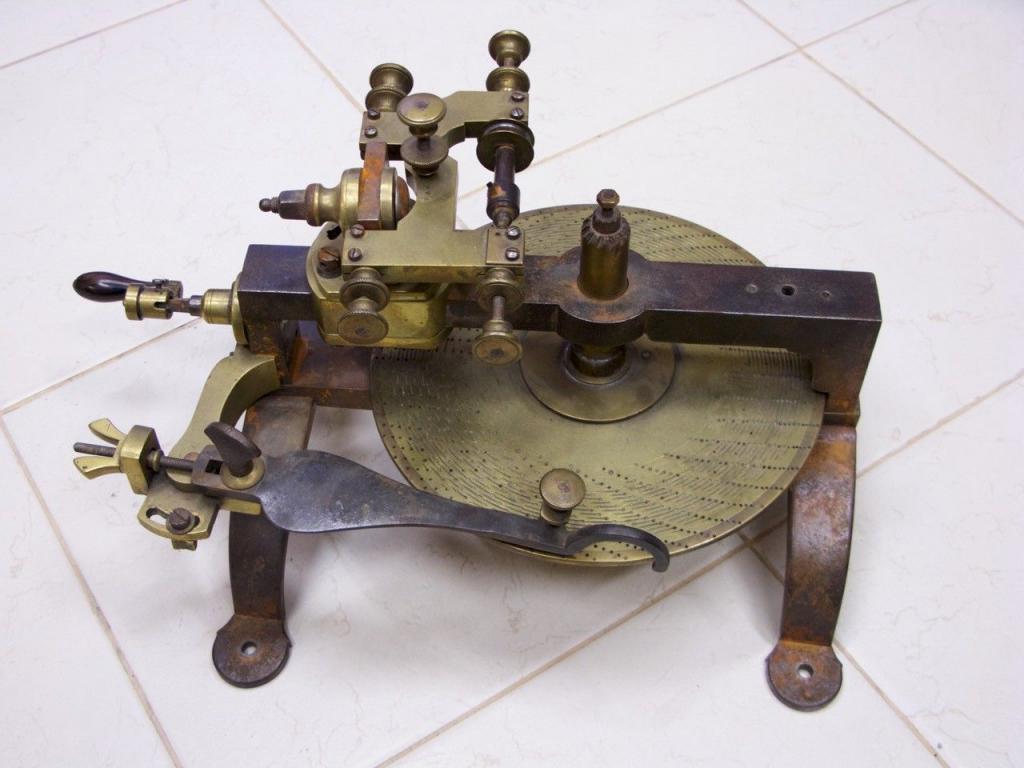

En usage, comme ici:




_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Back to top
guillaume


Offline

Joined: 22 Aug 2018
Posts: 10

PostPosted: 12/11/2018 18:17:18    Post subject: Mécanisme Reply with quote

Bravo et merci à tous de vos contributions!
Je ne pensais pas qu'il s'agissait d'un outil d'horlogerie. Les grands parents et arrière grands parents n'étant pas de ce corps de métier....
Pour répondre à Fer, la taille du disque en bronze (pas en laiton comme supposé au départ) est de 12cm de diamètre.
En frottant légèrement, j'ai pu découvrir une date cachée sous la rouille : 1886.
Back to top
Billman


Offline

Joined: 24 Feb 2010
Posts: 10,528
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

PostPosted: 12/11/2018 21:14:37    Post subject: Mécanisme Reply with quote

On a besoin d'en plus des images de la deuxième machine pour determiner son usage exacte...


C'est facile à trouver en plus des images de la machine à gauche... mais celle à droit me semble d'être pour un autre fonction...









_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Back to top
guillaume


Offline

Joined: 22 Aug 2018
Posts: 10

PostPosted: 13/11/2018 19:44:08    Post subject: Mécanisme Reply with quote

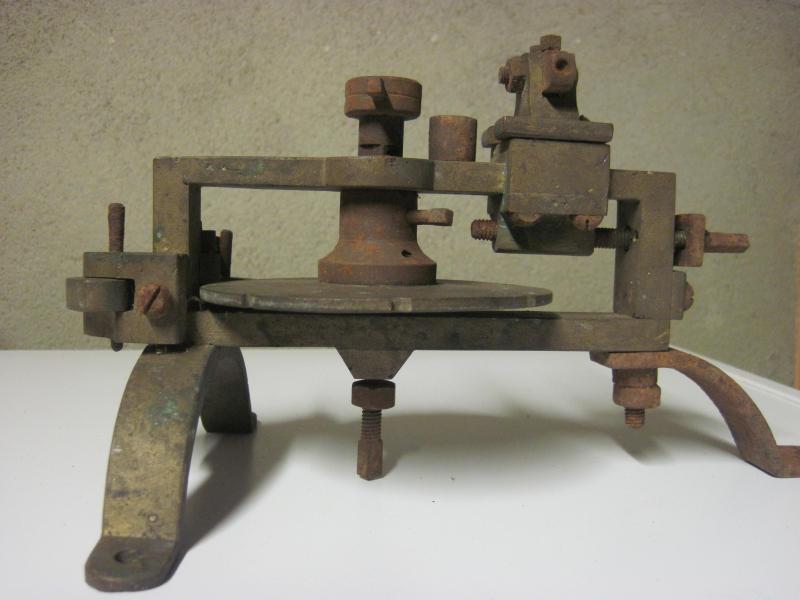

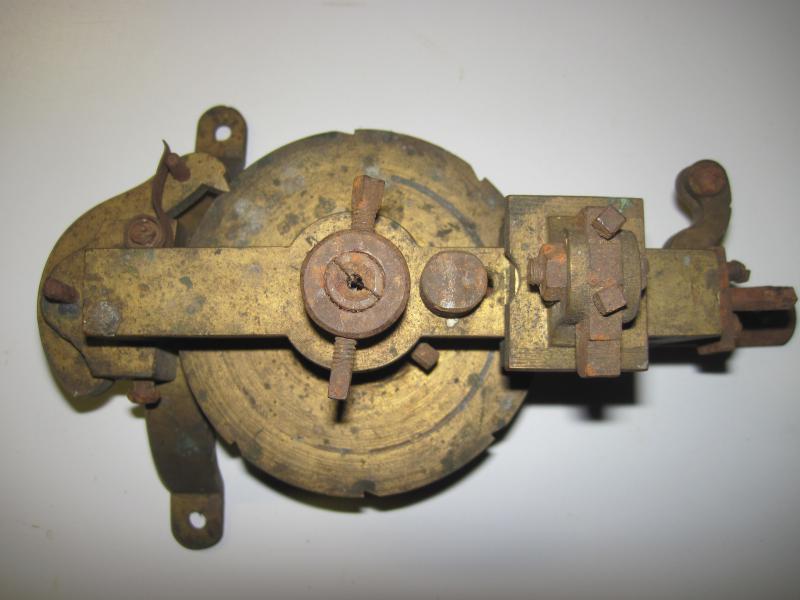

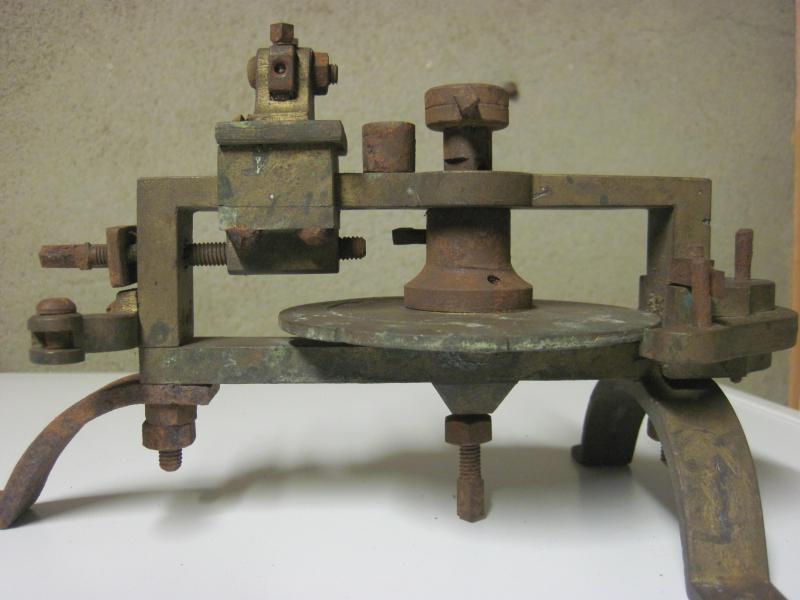

Voici quelques photos de la machine de droite. Il n'y a pas de graduations sur la face supérieure du disque, mais des encoches sur la tranche.
Back to top
Billman


Offline

Joined: 24 Feb 2010
Posts: 10,528
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

PostPosted: 13/11/2018 20:33:22    Post subject: Mécanisme Reply with quote

Curieuse - ne que 6 encoches.... Les roues possède (d'habitude) 4 ou 5 rayons, rarement 6.....  donc c'est peu probable pour aider avec cet operation....

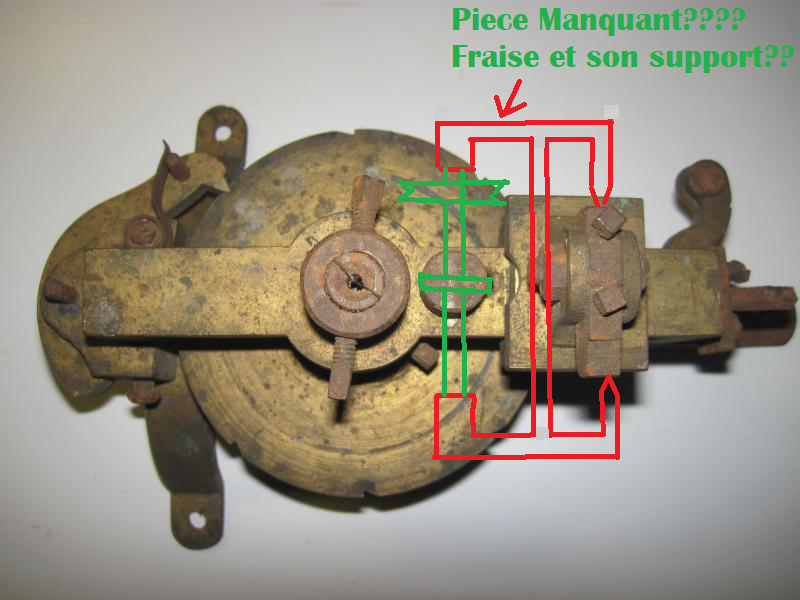

Il me semble que cet engine manque son fraise, son roue et support...





Peut-être celui de l'autre engine peut servir les deux????
_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
