STANLEY N°45
Goto page: 1, 2  >

Post new topic   Reply to topic    OUTILS ANCIENS - ART POPULAIRE Forum Index -> LES RABOTS (et assimilés) -> LES RABOTS ET LES VARLOPES.
Previous topic :: Next topic
Author Message
yoyote50


Offline

Joined: 20 May 2013
Posts: 553
Localisation: bretagne

PostPosted: 14/09/2018 17:33:41    Post subject: STANLEY N°45 Reply with quote

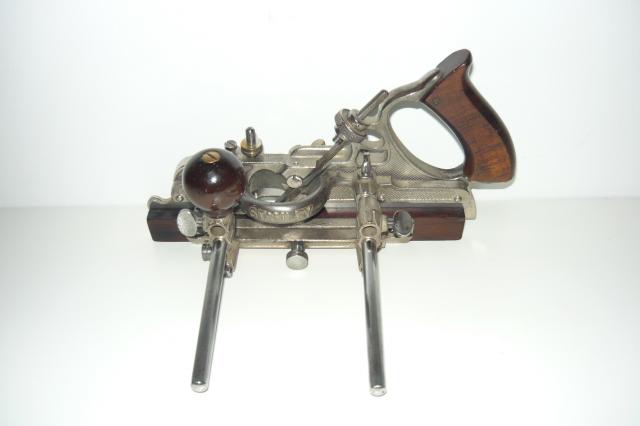

Je vous présente mon combination plane N° 45 , une sorte de toupie avant l'heure tellement les possibilités d'utilisation sont nombreuses.
On peut rainurer , feuillurer , pousser des moulures
On trouve plusieurs guides ,butées de profondeur , inciseurs etc ..
Les poignées sont encore en palissandre  , il semblerait que la production chez Stanley se soit arrêtée en 62
On trouve des modèles plus anciens et son grand frères N°55 encore plus perfectionné
C'est un amis anglais à un de mes oncles qui me l'a donné ,il y a une dizaine d'année avec un stanley 113 et une vingtaine de rabots à moulures en bois . Embarassed
le recto

le verso

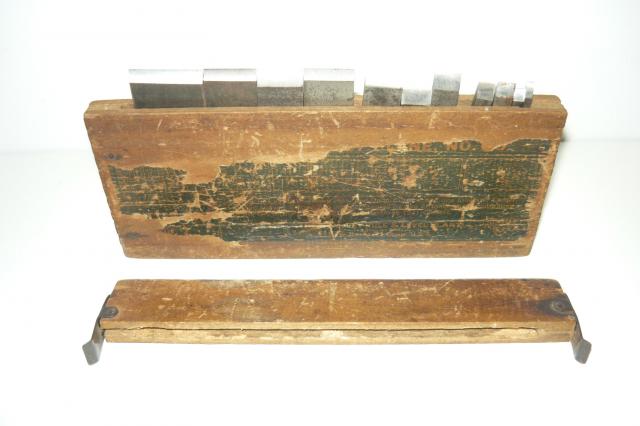

et la boite de 12 fers pour rainurage et feuillurage
Back to top
Publicité






PostPosted: 14/09/2018 17:33:41    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
spaa


Offline

Joined: 06 Jan 2012
Posts: 13,274
Localisation: Belgique

PostPosted: 14/09/2018 19:10:19    Post subject: STANLEY N°45 Reply with quote

http://www.whitemountdesign.com/Stanley45Info.htm
_________________
Bien faire et laisser braire
Back to top
JEF


Offline

Joined: 22 Feb 2012
Posts: 12,848
Localisation: Lorraine

PostPosted: 14/09/2018 19:54:06    Post subject: STANLEY N°45 Reply with quote

Très bel outil !


http://www.supertool.com/StanleyBG/stan6.htm
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
DETOUTPARTOUT


Offline

Joined: 09 Jan 2012
Posts: 5,417

PostPosted: 14/09/2018 22:10:17    Post subject: STANLEY N°45 Reply with quote

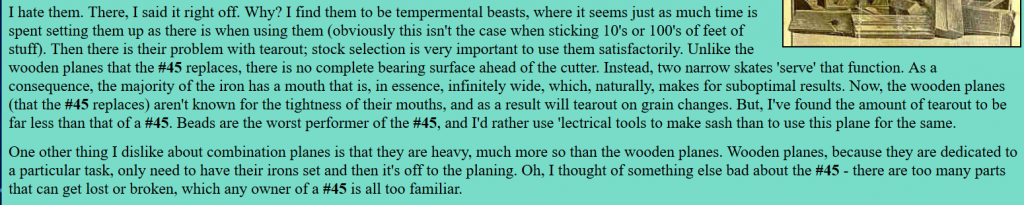

Belle bête , mais véritable usine à gaz , même Patrick Leach dit "je le hais " :


_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Back to top
DETOUTPARTOUT


Offline

Joined: 09 Jan 2012
Posts: 5,417

PostPosted: 15/09/2018 00:25:24    Post subject: STANLEY N°45 Reply with quote

Pour avoir une idée du prix :

https://www.ebay.com/sch/Tools-Hardware-Locks/13849/i.html?_from=R40&_n…
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Back to top
yoyote50


Offline

Joined: 20 May 2013
Posts: 553
Localisation: bretagne

PostPosted: 15/09/2018 10:39:49    Post subject: STANLEY N°45 Reply with quote

Merci à vous pour les liens


Je ne l'ai jamais essayer , après on trouve plusieurs réglages qui on l " l'air facile" : Un réglage micrométrique sur le guide parallèle pour un réglage parfait ,  la butée sur le nez possède le même système de réglage .


Pour le démontage du fer , il suffit juste de dévisser le papillon avec un système d'excentrique , les fers possèdent une petite encoche pour la mise en place , avec réglage aussi micrométrique .


Patrick Leach (si j'ai bien compris ) se plaint du système de réglage de butée de profondeur ,et de la qualité de finition des assemblages et moulures certainement du une lumière inadaptée ,  qui n'épouse pas parfaitement les différents profils  , et qui favorise les éclats .



Au niveau des modèles , on trouve des évolutions distinctes:

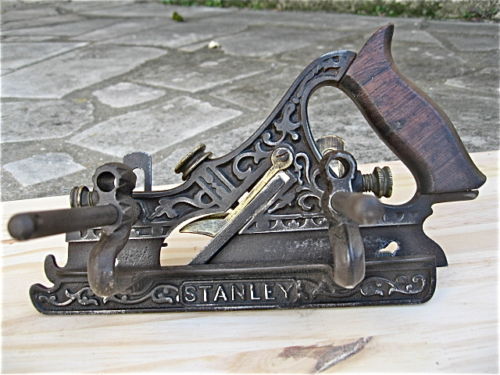

Je pense les premiers modèles : sans poignée et très décoré , peint en noir
le recto

le verso

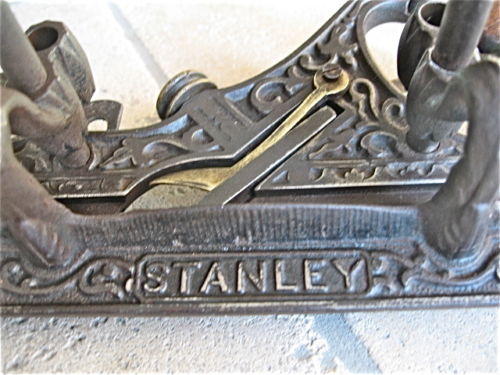

un détail du fer

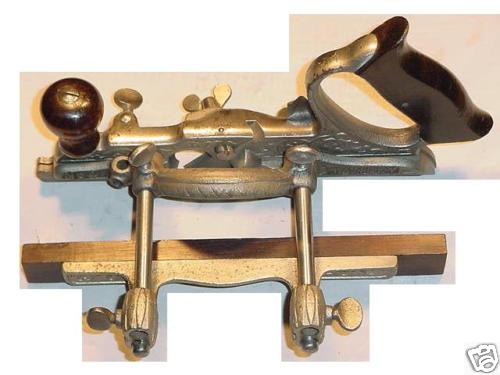

un modèles avec poignée sur le nez de l'outil et encore avec quelques décorations , contrairement au mien ou la poignée et sur un des guides latéraux et sont décorations et sans peinture
un vue de dessus



Si j'ai des bêtises n'hésitez pas , ou si vous avez d'autres commentaires allez y

Back to top
chbreton0


Offline

Joined: 19 Feb 2017
Posts: 63
Localisation: Vétheuil

PostPosted: 15/09/2018 21:36:32    Post subject: STANLEY N°45 Reply with quote

Bonjour,
Juste pour apporter quelques précisions. Yoyote50, le premier rabot que vous présentez est un Stanley 43 (Miller's patent) et le deuxième est un Stanley 46. Ces rabots sont très différents du Stanley 45.
Je peux vous donnez plus de précisions, mais pas avant deux ou trois jours. J'y ajouterai des photos de mes rabots Stanley 45, 141 ET 145, dans le même genre.
Au plaisir!
Gérard.
Back to top
chbreton0


Offline

Joined: 19 Feb 2017
Posts: 63
Localisation: Vétheuil

PostPosted: 15/09/2018 21:40:02    Post subject: STANLEY N°45 Reply with quote

Juste une correction: Stanley 143 au lieu de 145.
Gérard.
Back to top
JEF


Offline

Joined: 22 Feb 2012
Posts: 12,848
Localisation: Lorraine

PostPosted: 15/09/2018 21:43:45    Post subject: STANLEY N°45 Reply with quote

Question comprends pas !

le tout premier, sur la première photo de yoyote50, on voit bien le marquage N°45,.....et pas 43.....ou alors, tu ne parles pas du premier, mais du second ?

J'attends tes explications chbreton0 pour comprendre.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
chbreton0


Offline

Joined: 19 Feb 2017
Posts: 63
Localisation: Vétheuil

PostPosted: 16/09/2018 04:47:18    Post subject: STANLEY N°45 Reply with quote

Exact! Encore une erreur de débutant. Je parlais des rabots du deuxième message de Yoyote50. Donc du deuxième et du troisième présentés.
Mille excuses!
Gérard.
Back to top
JEF


Offline

Joined: 22 Feb 2012
Posts: 12,848
Localisation: Lorraine

PostPosted: 16/09/2018 12:38:50    Post subject: STANLEY N°45 Reply with quote

OK, je comprends mieux.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
yoyote50


Offline

Joined: 20 May 2013
Posts: 553
Localisation: bretagne

PostPosted: 21/09/2018 17:41:58    Post subject: STANLEY N°45 Reply with quote

Merci Chbreton pour tes corrections , j'étais persuadé que c'était différentes évolutions du Stanley 45 , ils se ressemblent beaucoup , et je m' aperçois que la gamme de chez Stanley est immense  .
Si tu peux nous donner les différences entre tout ces rabots n'hésite pas ,et si tu as des photos dans tes archives d'anciens Stanley 45 ou autre , je suis preneur .
Back to top
chbreton0


Offline

Joined: 19 Feb 2017
Posts: 63
Localisation: Vétheuil

PostPosted: 22/09/2018 09:22:18    Post subject: STANLEY N°45 Reply with quote

Bonjour.
Je viens de changer d'ordinateur. Un Apple au lieu d'un PC. C'est un peu la panade pour le moment. Dès que possible, je mettrai des photos et les infos qui correspondent.
Cordialement, Gérard.
Back to top
chbreton0


Offline

Joined: 19 Feb 2017
Posts: 63
Localisation: Vétheuil

PostPosted: 08/10/2018 17:38:16    Post subject: STANLEY N°45 Reply with quote

Bonjour à tous.
J'ai pris du temps parce que je ne savais pas comment vous présenter les évolutions du Stanley 45 entre 1884 et 1962. J'ai choisi de faire un tableau Excel que, j'espère, tout le monde pourra lire.
Je me suis appuyé pour cela sur le livre de John Walter "STANLEY TOOLS". J'ai traduit littéralement les termes dont je ne connaissais pas l'équivalent en français. Je compte sur vous pour y apporter les corrections et les modifications qui pourraient être utiles. J'espère que ça permettra aux détenteurs ou futur acheteurs de Stanley 45 de le dater, voire de savoir s'il est complet ou non.
J'essaye de compiler des photos des différents types répertoriés (20), de les redimensionner et ensuite, je vous les communique.
Merci à tous.
Outilement vôtre, Gérard.

http://www.sendspace.com/file/h26s82
Back to top
JEF


Offline

Joined: 22 Feb 2012
Posts: 12,848
Localisation: Lorraine

PostPosted: 08/10/2018 17:50:08    Post subject: STANLEY N°45 Reply with quote

lien qui ne peut-être ouvert sans une inscription.....et il demande le n° de CB !!!
