PostPosted: 29/04/2017 11:54:10    Post subject: Identification Reply with quote

Bonjour,

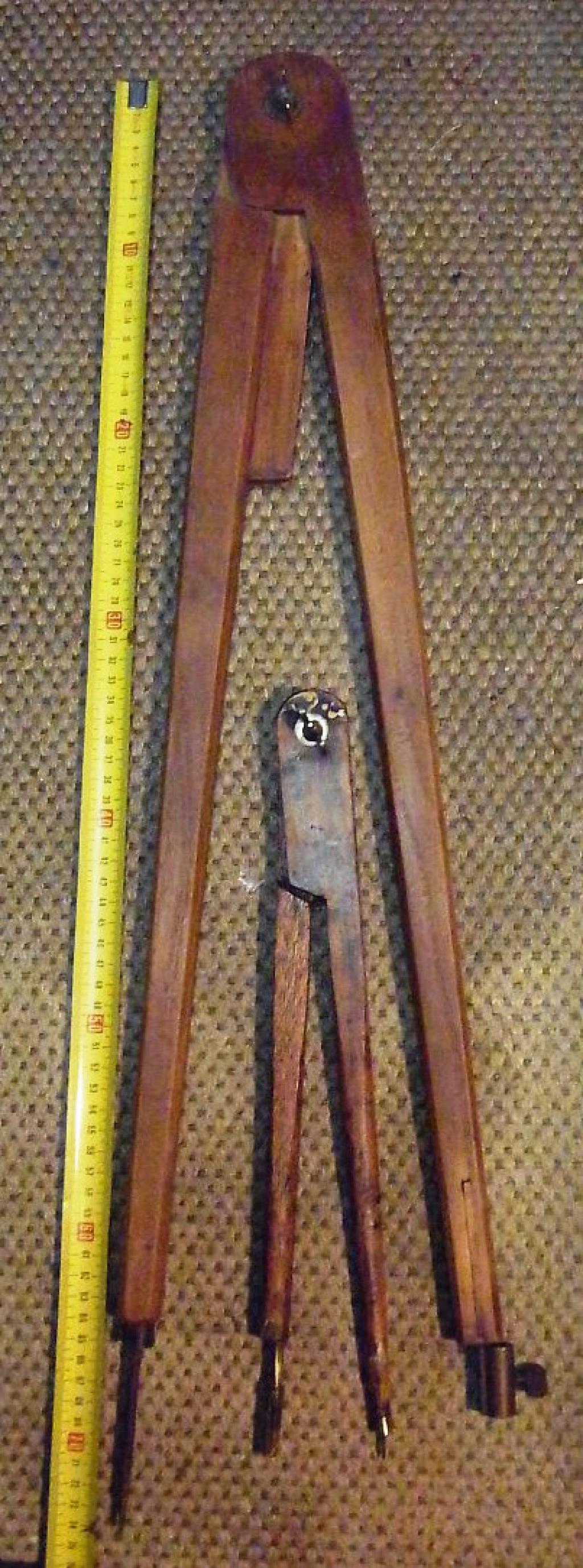

je parle du grand compas qui est sur la photo, le petit ne semble être courant dans le domaine scolaire.
En revanche le Grand qui fait environ 70 cm est également porte-crayon porte-crayon mais sa taille me paraît peu compatible avec un usage de tableau.J'ignore si  il s'agit d'un outil de  métier qui fasse de la découpe de cercles, barriques ? charron ?
Aucune idée à ce stade donc merci si je peux recevoir l'éclairage de notre active communauté.
Bruno,
Back to top
Publicité






PostPosted: 29/04/2017 11:54:10    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
JEF


Online

Joined: 22 Feb 2012
Posts: 12,976
Localisation: Lorraine

PostPosted: 29/04/2017 13:34:27    Post subject: Identification Reply with quote

Merci de réduire la taille de la photo suivant le descriptif ci-joint
http://www.forum-outils-anciens.com/t11707-comment-envoyer-une-photo-une-ta…

Certains membres n'ouvrent pas les sujets quand ils voient des photos trop grandes par rapport à leur écran, ou des photos trop petites
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,863
Localisation: Catalogne

PostPosted: 29/04/2017 14:05:36    Post subject: Identification Reply with quote


_________________
“Celui qui veut dire la vérité trouve les portes closes” (Proverbe danois)
Back to top
Visit poster’s website
floyd


Offline

Joined: 22 Apr 2009
Posts: 9,106
Localisation: LE MANS

PostPosted: 29/04/2017 15:48:37    Post subject: Identification Reply with quote

Pour les cercles importants c'est le compas à verge qui rend service.
Ce grand compas à porte crayon pourrait toutefois servir pour les tracés d'épures; une sorte d'entre deux combinant précision et commodité.


Le site de référence:
https://compas-passion.jimdo.com/nos-compas-3/


… qui indique 50 cm pour les grands compas scolaires.
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
kerdrac


Offline

Joined: 15 Aug 2011
Posts: 407
Localisation: Plogoff

PostPosted: 29/04/2017 17:41:51    Post subject: Identification Reply with quote

Bonjour,
Il y a quelques 55 ( et plus)ans dans les écoles existait un grand compas sur lequel s'adaptait une craie et qui ressemblait fortement au grand présenté ici.
Back to top
loursenbois


Offline

Joined: 02 Nov 2014
Posts: 853
Localisation: Haute Bretagne

PostPosted: 29/04/2017 18:17:42    Post subject: Identification Reply with quote

Je verrai bien le grand comme compas de charpentier (ou de menuisier)  pour tracer les épures d'escaliers 1 ou 2 quart tournant en plan
Plus précisément pour en tracer la ligne de foulée Les girons étant le plus souvent  tracés au compas à pointe sèche avec secteur , les hauteur également, mais sur une pige avec division géométrique
L'écartement tournera aux alentours de 40 -60 cm qui correspondront à des emmarchements de 80cm à 1,20 m (pour un charpentier, - 800 à 1200 pour un menuisier !!)
_________________
Etiam si omnes, ego non
Back to top
Visit poster’s website
DETOUTPARTOUT


Offline

Joined: 09 Jan 2012
Posts: 5,425

PostPosted: 29/04/2017 18:25:25    Post subject: Identification Reply with quote

loursenbois wrote:
Je verrai bien le grand comme compas de charpentier (ou de menuisier)  pour tracer les épures d'escaliers 1 ou 2 quart tournant en plan
Plus précisément pour en tracer la ligne de foulée Les girons étant le plus souvent  tracés au compas à pointe sèche avec secteur , les hauteur également, mais sur une pige avec division géométrique
L'écartement tournera aux alentours de 40 -60 cm qui correspondront à des emmarchements de 80cm à 1,20 m (pour un charpentier, - 800 à 1200 pour un menuisier !!)


TRADUCTION VIVEMENT SOUHAITEE Shocked Shocked Shocked
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Back to top
loursenbois


Offline

Joined: 02 Nov 2014
Posts: 853
Localisation: Haute Bretagne

PostPosted: 29/04/2017 21:07:50    Post subject: Identification Reply with quote

Quart tournant : escaliers qui ne sont pas droits
En plan : vue de dessus,
a contrario, les limons, poteaux main courantes etc - échiffres - sont tracé sur les élévations (vue de face, coté marche)
Ligne de foulée : ligne imaginaire passant par l'axe de l'utilisateur, de fait les pieds se posent de part et d'autre de la ligne de foulée, comme on ne tourne pas d'équerre la ligne foulée d'écrit un quart de cercle (quart tournant) même si il y a un palier
Giron : marche vue du dessus
Division géométrique : application opérative d'un "théorème" de Thales pour tomber pile poil sans cumuler une imprécision. Le tracé au compas et à la fausse équerre (sauterelle) sera d'une précision plus que millimétrique, sans avoir besoin de mesurer.

  Embarassed J'ai employé les terme de métier par soucis de précision (en aucun cas pour frimer) Pour ceux qui veulent aller plus loin, je pense qu'il y a des dictionnaires techniques et illustrés en ligne  (Dicobat ?)

J'ai trouvé ce truc là, c'est loin d'être parfait, mais un petit croquis ....



_________________
Etiam si omnes, ego non
Back to top
Visit poster’s website
billash57


Offline

Joined: 01 May 2014
Posts: 217
Localisation: valence

PostPosted: 30/04/2017 05:00:45    Post subject: Identification Reply with quote

Okay
