Bouvet à joindre


Post new topic   Reply to topic    OUTILS ANCIENS - ART POPULAIRE Forum Index -> OUTILS ANCIENS -> VOUS AVEZ UN PROBLEME D'IDENTIFICATION D'OUTIL ?
Previous topic :: Next topic
Author Message
kikeli


Offline

Joined: 04 May 2008
Posts: 2,096
Localisation: Lorraine

PostPosted: 29/05/2016 19:35:39    Post subject: Bouvet à joindre Reply with quote

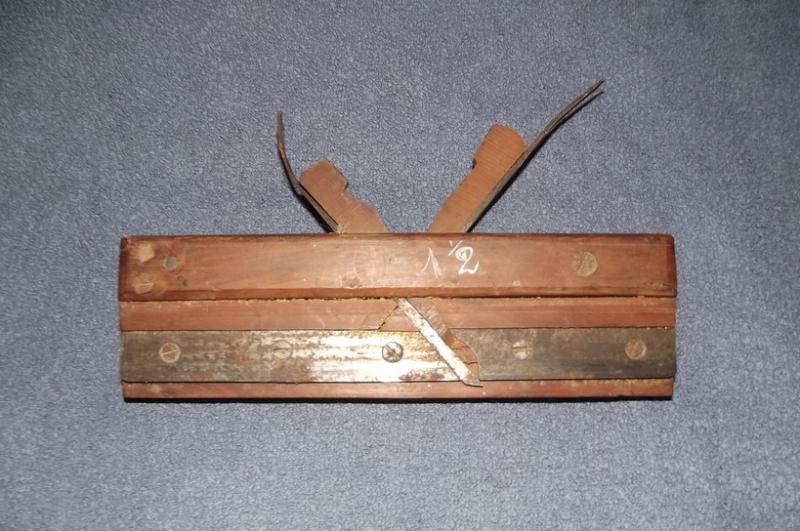

Bouvet à joindre, oui !.....Mais à joindre quoi ?

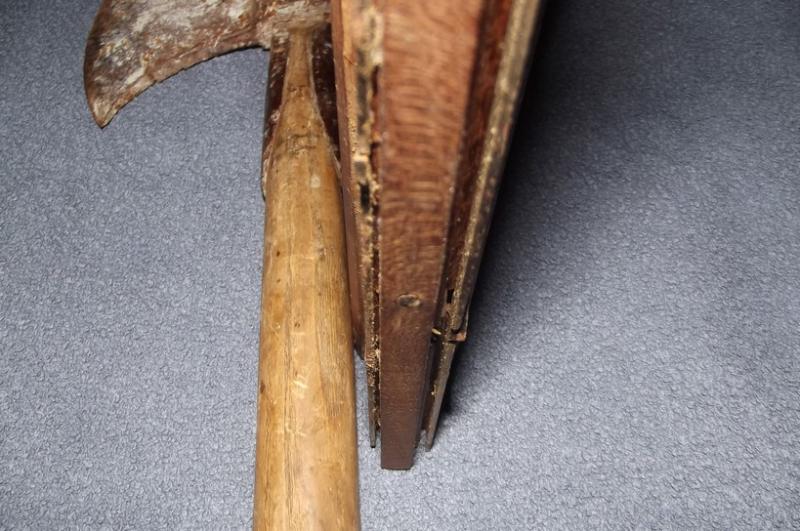

Rainure et languette:  2mm de large seulement ! C'est très petit , jamais vu !  Ebénisterie ???  Il a bcp travaillé, vis et pointes de renfort un peu partout !




_________________
La véritable richesse, c'est apprendre.
Back to top
Publicité






PostPosted: 29/05/2016 19:35:39    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 9,103
Localisation: LE MANS

PostPosted: 29/05/2016 21:27:18    Post subject: Bouvet à joindre Reply with quote

Les panneaux de fonds de meubles sont peu épais, mais peuvent être assemblés à rainure et languette.
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
rico59


Offline

Joined: 30 Aug 2010
Posts: 1,697
Localisation: Nord France

PostPosted: 29/05/2016 21:28:12    Post subject: Bouvet à joindre Reply with quote

+1 pour les panneaux de fond de meubles  Okay
_________________
Bien amicalement,éric
Comme les outils...pour vous servir
Back to top
Visit poster’s website
kikeli


Offline

Joined: 04 May 2008
Posts: 2,096
Localisation: Lorraine

PostPosted: 29/05/2016 21:35:54    Post subject: Bouvet à joindre Reply with quote

Je n'y avais pas pensé, ça peut coller ! Bien vu à tous les deux !
_________________
La véritable richesse, c'est apprendre.
Back to top
DETOUTPARTOUT


Offline

Joined: 09 Jan 2012
Posts: 5,423

PostPosted: 29/05/2016 21:43:39    Post subject: Bouvet à joindre Reply with quote

Prévu pour des bois de 6 mm. :3 fois la languette .

talon ou nez devrait être marqué 6 .
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,864
Localisation: Catalogne

PostPosted: 29/05/2016 22:03:56    Post subject: Bouvet à joindre Reply with quote

Une rainure et languette de 2 mm, ça fait une planche autour de 6 mm à minima, mais c'est la largeur du fer femelle du bouvet à joindre qui donnera une idée de la planche à travailler pour savoir si elle est plutôt destinée à des fond d'armoire ou de boites !

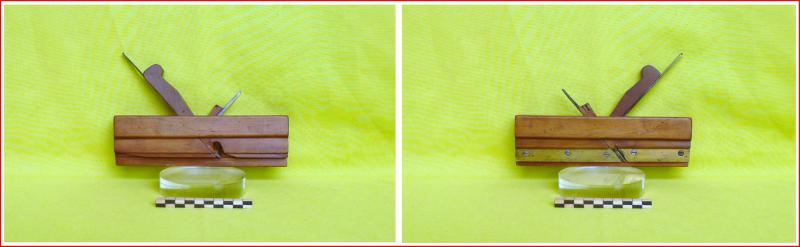

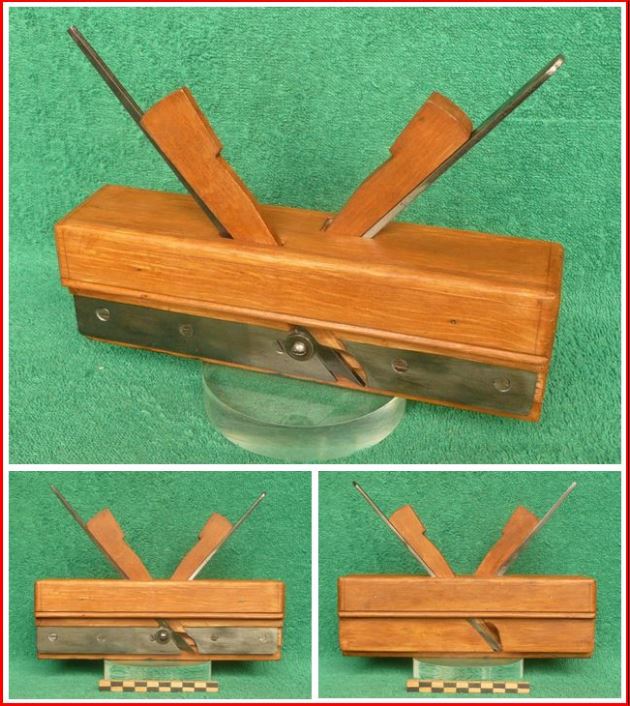

Fût: 210 x 36 mm, h: 62 mm, fer mâle 2 mm, femelle 8 mm



Fût: 222 x 50 mm, h: 74 mm, fer mâle 2 mm, femelle 12 mm
_________________
“Celui qui veut dire la vérité trouve les portes closes” (Proverbe danois)
Back to top
Visit poster’s website
kikeli


Offline

Joined: 04 May 2008
Posts: 2,096
Localisation: Lorraine

PostPosted: 29/05/2016 22:08:14    Post subject: Bouvet à joindre Reply with quote

Pas de marquage "6", Yves
Trois marquages au crayon:

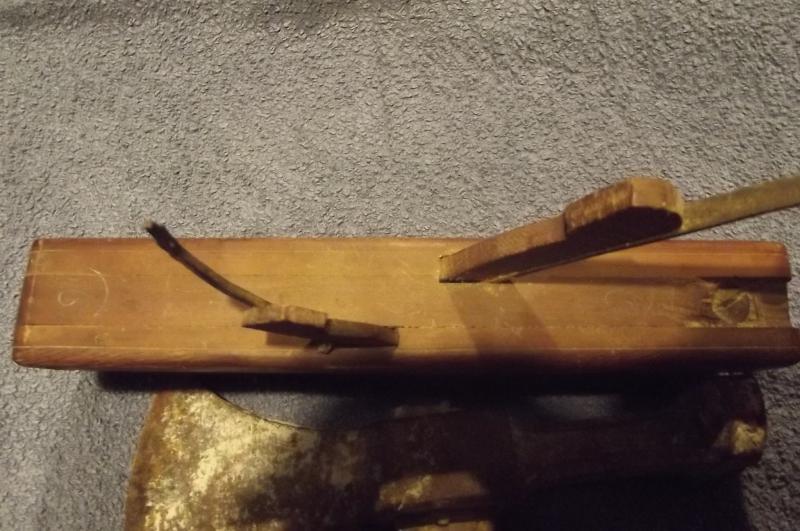

- Un 2 à chaque extrémité, sur le dessus

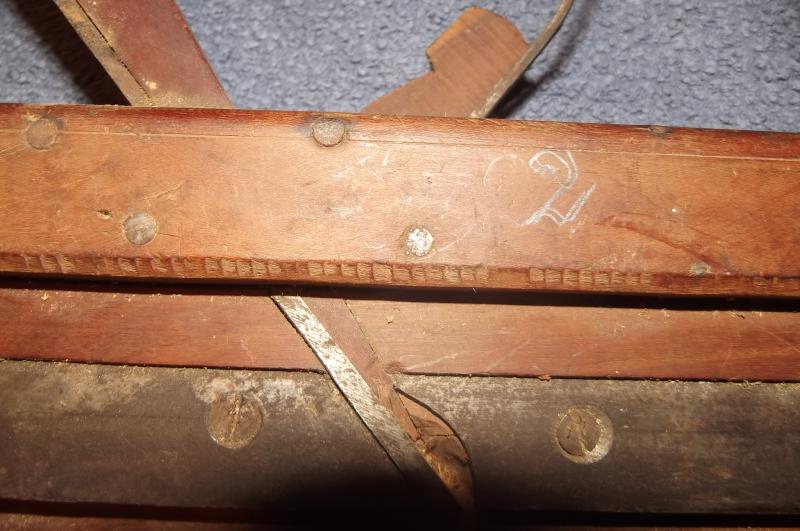

- Un 2 côté fer à languette

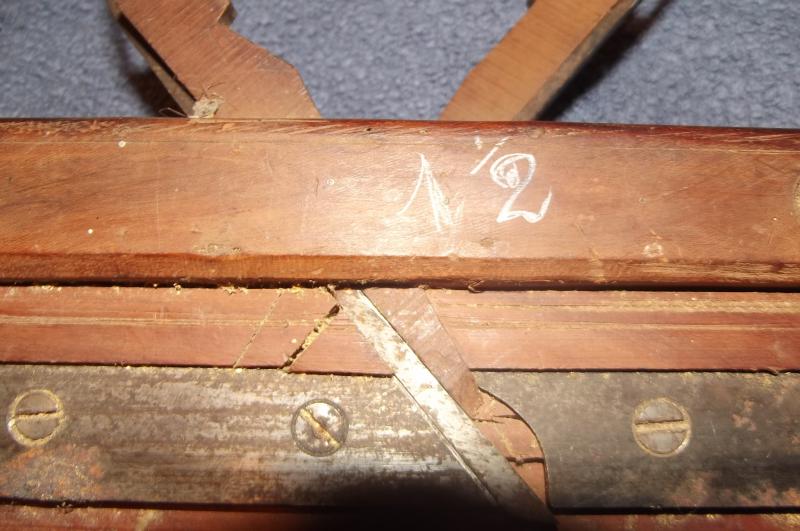

- Un 1  1/2 côté fer à rainure ( étrange...ça voudrait dire que la languette est plus large que la rainure ? )
Michel, largeur totale du fer femelle ; Environ 8 mm . Le fer mâle ; 2 mm ( je n'ai pas de pied à coulisse sous la main)






_________________
La véritable richesse, c'est apprendre.
Back to top
DETOUTPARTOUT


Offline

Joined: 09 Jan 2012
Posts: 5,423

PostPosted: 30/05/2016 17:09:11    Post subject: Bouvet à joindre Reply with quote

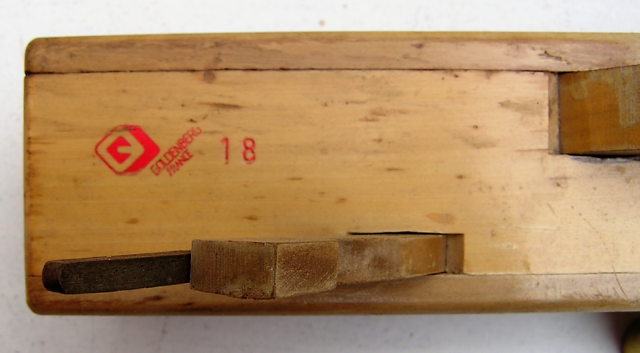

BOUVT à JOINDRE GOLDENBERG presque contemporain :

fer à languette : marqué 20 , coté 20,2 , échancrure 4,8 ,
fer à rainure : marqué 5, côté 5 ,
le fut : 18

conclusion :un bois de 18 sera usiné par un fer > 20 pour ne pas laisser de bavures sur les épaulements ,
sa lumière de 4,8 formera une languette qui s'emboîtera sans peine dans la rainure de 5 .

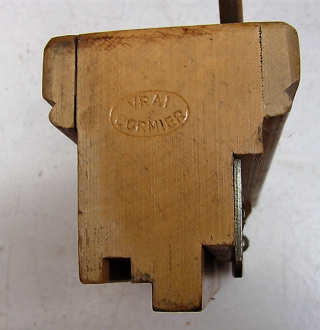

en VRAI CORMIER réinventé , un hybride de citronnier peut-être ...:



Les images des fers sont disparues .
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 9,103
Localisation: LE MANS

PostPosted: 30/05/2016 17:59:11    Post subject: Bouvet à joindre Reply with quote

"vrai cormier" plus concis que "cormier véritable", expression habituelle de la qualité.
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
DETOUTPARTOUT


Offline

Joined: 09 Jan 2012
Posts: 5,423

PostPosted: 30/05/2016 19:55:50    Post subject: Bouvet à joindre Reply with quote

Abstruse autant que sibylline la concision !
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Back to top
claudius14


Offline

Joined: 22 Feb 2013
Posts: 1,141
Localisation: basse normandie

PostPosted: 04/06/2016 14:55:57    Post subject: Bouvet à joindre Reply with quote

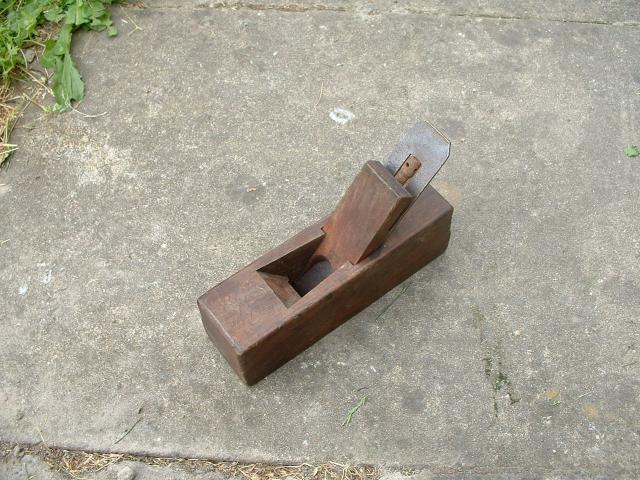

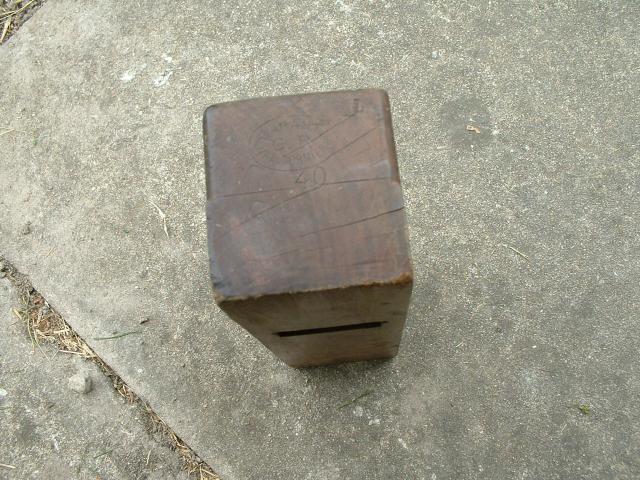

J'ai retrouvé dans mes affaires un rabot ,modèle de base de 21de long sur 6 de large marqué dans un ovale

Garanti
GR
VRAI CORMIER

Fer et contrefer de 40 et vis longue

La corrosion ne laisse que deux lettres GE qui pourrait être " au génie " ???

(je n'ai pas ma documentation à portée de main )

CG

photo suit
