Guillotine de coutelier pour estampiller les lames
Goto page: 1, 2, 3  >

Post new topic   Reply to topic    OUTILS ANCIENS - ART POPULAIRE Forum Index -> OUTILS ANCIENS -> VOUS AVEZ UN PROBLEME D'IDENTIFICATION D'OUTIL ?
Previous topic :: Next topic
Author Message
magic93


Offline

Joined: 16 Dec 2009
Posts: 5,414

PostPosted: 01/05/2016 20:03:21    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

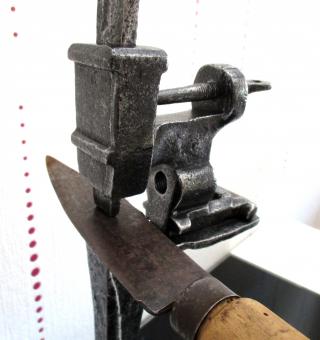

Cette guillotine de coutelier est un outil utilisé dans la fabrication des petits couteaux ou des rasoirs pour estampiller les lames.

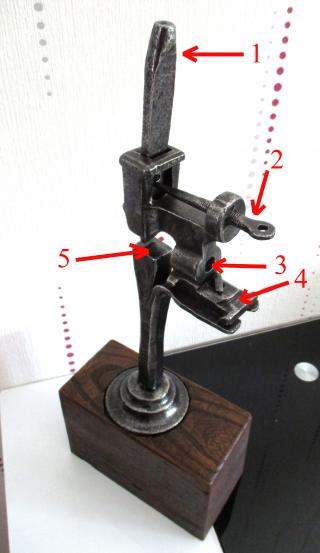

L’outil est constitué par :
1-> Un burin qui vient percuter la lame à forger.
2-> Une vis qui bloque le burin ou fait fonction de ressort.
3-> Un trou fileté qui devait à l'origine contenir une vis servant de butée pour guider la lame à forger.
4-> Un socle dont la position est réglable car il peut translater.
5-> Une petite enclume couramment appelée enclumette.

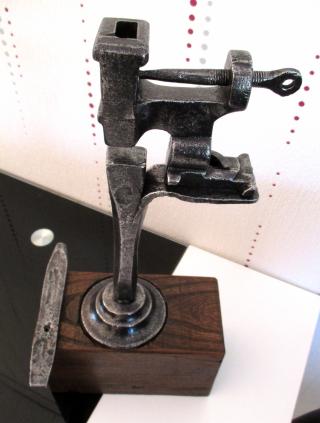

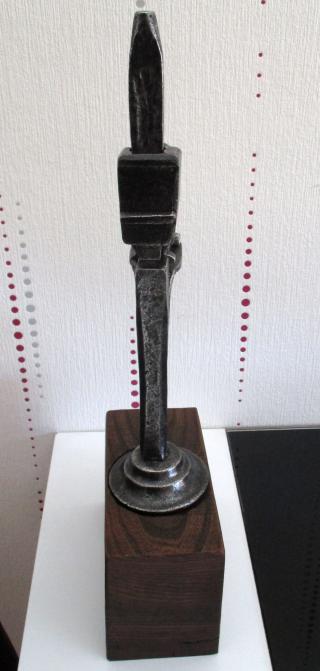

Photo 01 :

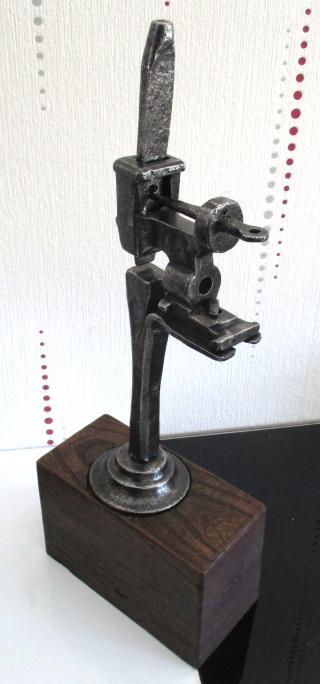

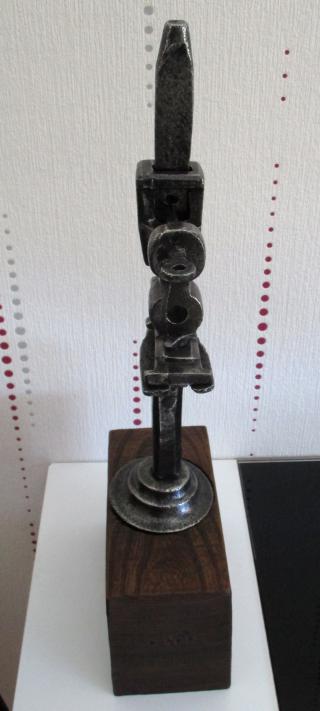

Le socle en bois n'est qu'un socle pour présenter l'outil. A l’origine l’outil devait être planté dans un billot, banc ou établi afin de lui donner une bonne stabilité pour travailler.

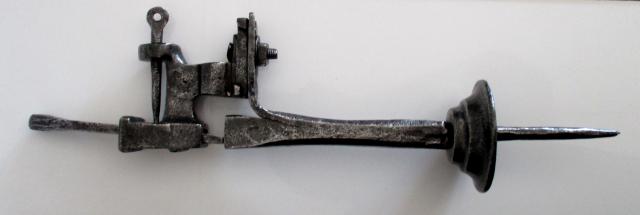

La pointe qui vient s'enficher dans le billot est relativement faible ce qui me laisse à penser que l'outil était utilisé pour un travail de précision.

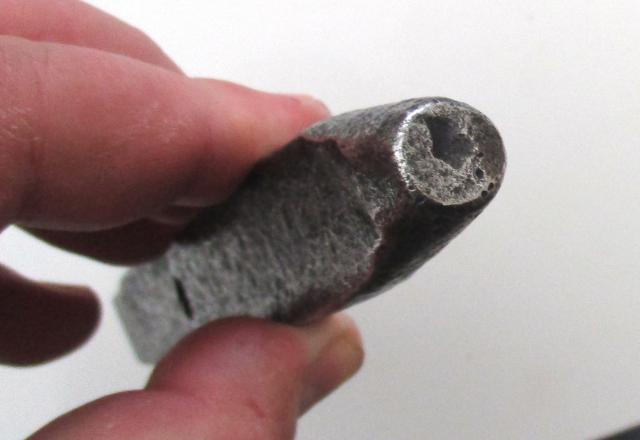

Il existait peut être plusieurs burins différents en fonction de la décoration que l’on voulait obtenir. On peut par exemple imaginer un deuxième burin se terminant par une pointe pour poinçonner le métal.

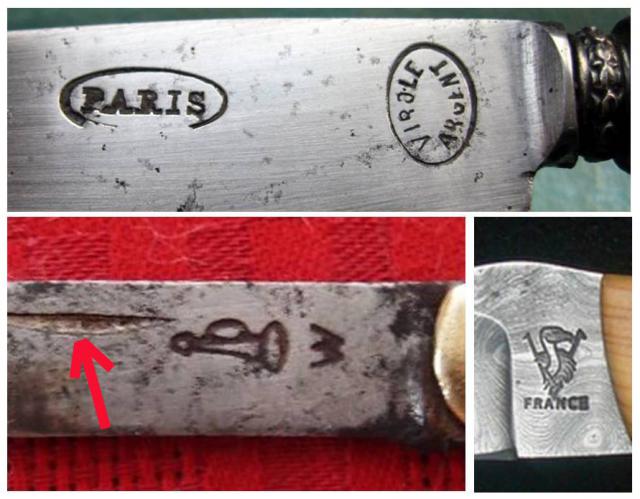

Il est aussi possible de placer au bout du burin une matrice pour estampiller les lames ou estamper le cran qui permet d'extraire la lame du manche du canif. Un canif est un petit couteau de poche, dont la lame se replie dans le manche.

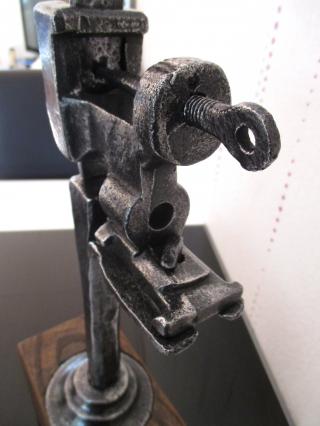

Photo 02 :


Photo 03 :

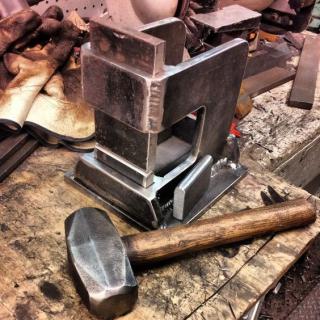

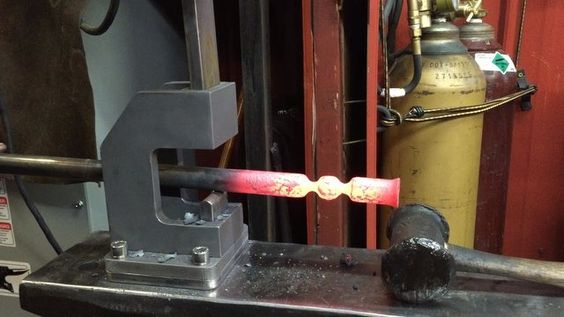

Cet outil est du 18eme siècle mais la version moderne de cet outil existe de nos jours.







Photo 04 :


Photo 05 :


Photo 06 :


Photo 07 :


Photo 08 :


Photo 09 :


Photo 10 :


Photo 11 :


Photo 12 :


Photo 13 :


Photo 14 :


Photo 15 :


Photo 16 :


Photo 17:


Photo 18 :



Photo 19 :


Photo 20 :


Photo 21 :


Photo 22 :

_________________
Contact : lesoutilsdemagic@gmail.com
Collection Lesoutils Demagic


Last edited by magic93 on 04/05/2016 16:49:28; edited 30 times in total
Back to top
Publicité






PostPosted: 01/05/2016 20:03:21    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
jacqumul


Offline

Joined: 23 Aug 2011
Posts: 2,155
Localisation: moselle

PostPosted: 01/05/2016 20:23:50    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

enclumette a battre les faux
Back to top
wolf 59


Offline

Joined: 27 Nov 2014
Posts: 4,815
Localisation: nord

PostPosted: 01/05/2016 20:35:40    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

Du même avis que Jean-Paul
Wolf
Back to top
raymond38


Offline

Joined: 23 Jan 2012
Posts: 618
Localisation: Isère-France

PostPosted: 01/05/2016 20:41:10    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

Peut etre pour marquer le nom du fabriquant sur un outil.
_________________
Le but n'est pas toujours placé pour être atteint, mais pour servir de point de mire.

Joseph Joubert
Back to top
Rico62


Offline

Joined: 04 Jan 2015
Posts: 5,060
Localisation: Pas-de-Calais

PostPosted: 01/05/2016 20:59:44    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

magic93


le choix du couteau Exclamation   Rolling Eyes   Crying or Very sad
_________________
Tout est simple quand on sait...
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,849
Localisation: Catalogne

PostPosted: 01/05/2016 21:07:37    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

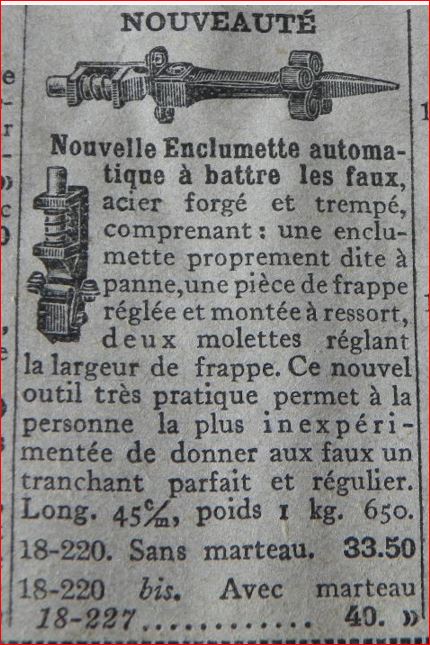

Enclumette à battre également pour moi; même principe que ci-dessous  :  document fourni par Faynot






_________________
“Celui qui veut dire la vérité trouve les portes closes” (Proverbe danois)
Back to top
Visit poster’s website
Rico62


Offline

Joined: 04 Jan 2015
Posts: 5,060
Localisation: Pas-de-Calais

PostPosted: 01/05/2016 21:41:54    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

a quoi servirait le trou sous la vis Question
_________________
Tout est simple quand on sait...
Back to top
wolf 59


Offline

Joined: 27 Nov 2014
Posts: 4,815
Localisation: nord

PostPosted: 01/05/2016 21:48:47    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

Il se peut, que cet outil ne soit pas complet ,mais il me semble RICO que les recherches aillent dans la bonne direction.
Wolf
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,849
Localisation: Catalogne

PostPosted: 01/05/2016 22:02:15    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

Rico62 wrote:
a quoi servirait le trou sous la vis Question






Probablement à positionner une butée pour le bord de lame !
_________________
“Celui qui veut dire la vérité trouve les portes closes” (Proverbe danois)
Back to top
Visit poster’s website
Rico62


Offline

Joined: 04 Jan 2015
Posts: 5,060
Localisation: Pas-de-Calais

PostPosted: 01/05/2016 22:13:06    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

belle instrument Okay
_________________
Tout est simple quand on sait...
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 9,134
Localisation: LE MANS

PostPosted: 01/05/2016 22:14:53    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

Dans l'hypothèse du battage de faux, (l'idée me convient) , le bord de la lame ne dépasse pas la largeur du "pilon".
Aucun dépassement n'est souhaitable d'ailleurs.


Ce percement, allègement du poids total?  ou réemploi d'un objet?


Je me demande enfin comment une personne peut se servir, seule, de ce système.
Sans doute une position assise est nécessaire.
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
Rico62


Offline

Joined: 04 Jan 2015
Posts: 5,060
Localisation: Pas-de-Calais

PostPosted: 02/05/2016 10:16:48    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

je me pause la question Question
 contrairement a l'enclumette automatique

utile aux personnes inexpérimentées a qui servait ce model Question
_________________
Tout est simple quand on sait...
Back to top
magic93


Offline

Joined: 16 Dec 2009
Posts: 5,414

PostPosted: 02/05/2016 12:16:37    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

J ai rajouté deux photos dans le dossier.

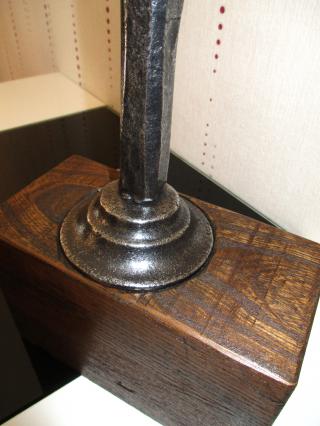

Le socle en bois n'est qu'un socle pour présenter l'outil, a l origine l outil devait être planté dans un billot, banc ou établi afin de lui donner une bonne stabilité pour travailler.

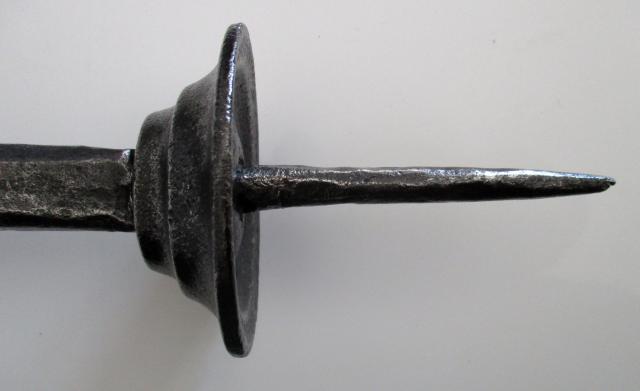

La pointe qui vient s'enficher dans le billot est relativement faible ce qui me laisse à penser que l'outil était utilisé pour un travail de précision.

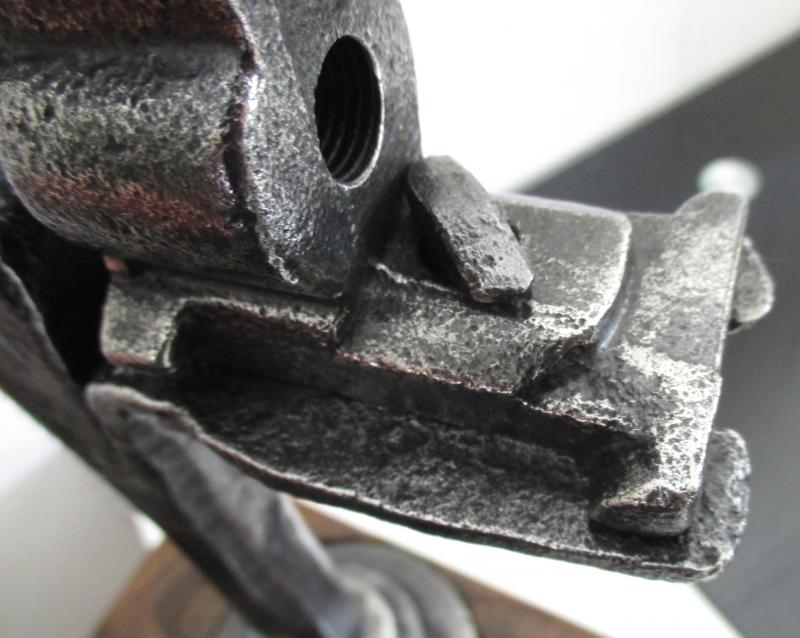

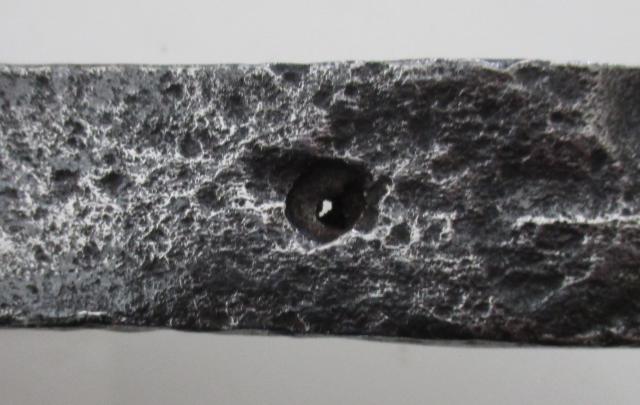

Sous la vis il y a un trou fileté. Deux possibilités l'outil a été construit de A à Z par la même personne et effectivement il manque une vis qui aurait pu servir de butée
Si l'outil a été construit à partir de matériaux de récupération alors peut être qu'il n y a jamais eu de vis.

La fonction visant à redresser les lames me plait bien mais l'outil devait sans doute avoir aussi une fonction d'étau sinon quel est l’intérêt de la vis ?
Le burin (est ce le bon terme ?) qui vient percuter la lame de faux est dans un conduit assez grand pas besoin d'une vis pour le maintenir.

La vis sert peut être à maintenir la lame en vu de l'aiguiser ?

Je ne suis pas trop convaincu que cet outil soit utilisé par un faucheur. Il est un peu trop tarabiscoté et ne me semble pas assez rustique et solide.

Je le verrais bien utilisé par un coutelier ou serrurier mais sans certitude ...

Je crois que quelqu'un avait publié une enclumette de faucheur originale sur le forum avec un système de ressort. C'est un outil qui était vendu sur ebay ou lbc ou les deux ?
quelqu'un a encore en tête le lien du post ?
_________________
Contact : lesoutilsdemagic@gmail.com
Collection Lesoutils Demagic
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 9,134
Localisation: LE MANS

PostPosted: 02/05/2016 12:52:14    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

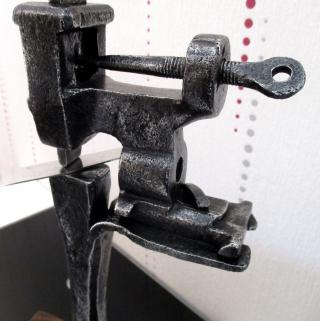

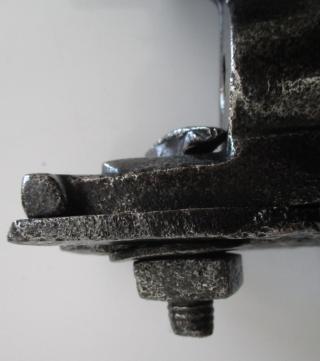

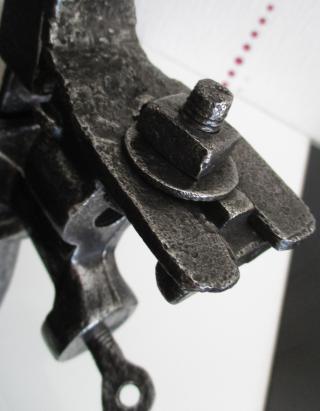

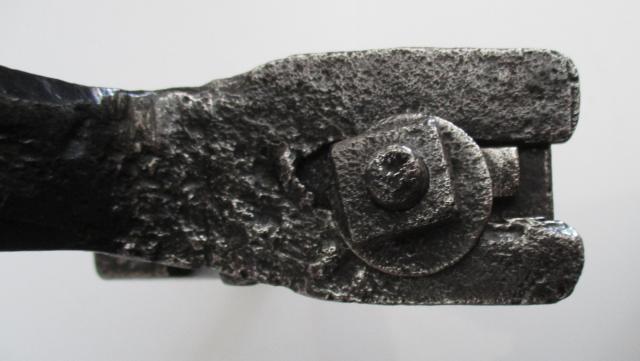

Sur la photo 6, on voit le boulon qui doit permettre une sorte de réglage de la position.
La vis pointue sert à bloquer fermement en place le "pilon" dans une position laissant un espace étroit entre l'enclume.


Je supposerais un effet ressort donné par la lame d'acier.
Enfin ce qui m'étonne c'est le socle tourné.


Je vois plutôt cette machine utilisée dans un atelier de finition dans une manufacture de faux et faucille…
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
magic93


Offline

Joined: 16 Dec 2009
Posts: 5,414

PostPosted: 02/05/2016 13:28:10    Post subject: Guillotine de coutelier pour estampiller les lames Reply with quote

je viens de rajouter 4 photos
_________________
Contact : lesoutilsdemagic@gmail.com
Collection Lesoutils Demagic
Back to top
