Instrument de mesure au "micron"


Post new topic   Reply to topic    OUTILS ANCIENS - ART POPULAIRE Forum Index -> OUTILS ANCIENS -> INSTRUMENTS de CALCUL... -> INSTRUMENTS de MESURE...
Previous topic :: Next topic
Author Message
spaa


Offline

Joined: 06 Jan 2012
Posts: 12,228
Localisation: Belgique

PostPosted: 07/03/2012 18:31:58    Post subject: Instrument de mesure au "micron" Reply with quote

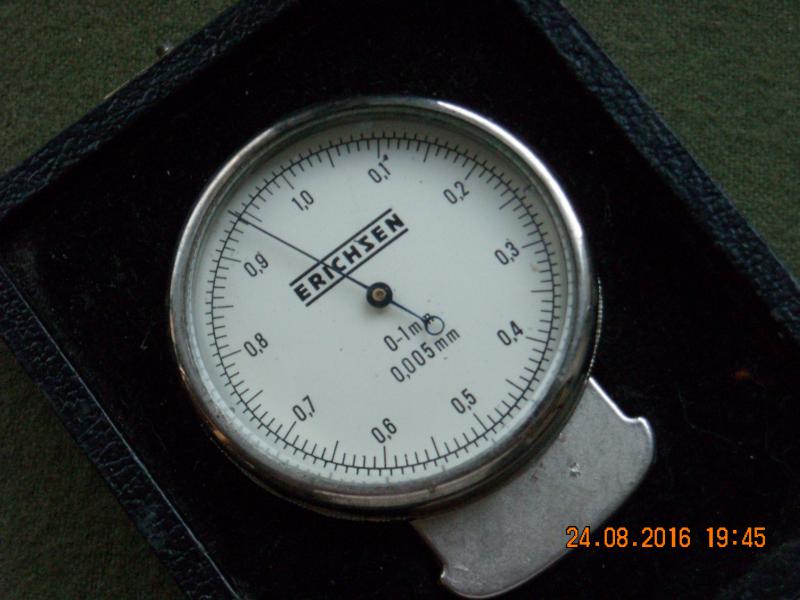

Que mesurait-on précisemment avec cet instrument ?


_________________
" Vous pouvez tromper tout le monde une fois, quelques-uns souvent, mais vous ne pouvez pas tromper tout le monde tout le temps. "
Abraham Lincoln
Back to top
Publicité






PostPosted: 07/03/2012 18:31:58    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
gepeto


Offline

Joined: 15 Feb 2009
Posts: 490
Localisation: Toulouse

PostPosted: 07/03/2012 22:05:25    Post subject: Instrument de mesure au "micron" Reply with quote

https://www.google.fr/search?hl=&q=comparateur micrometre&sourceid=…

Comparateur micromètre utilisé en fabrications mécaniques de tout ordre.
_________________
Bernard
Back to top
Visit poster’s website
spaa


Offline

Joined: 06 Jan 2012
Posts: 12,228
Localisation: Belgique

PostPosted: 07/03/2012 22:29:10    Post subject: Instrument de mesure au "micron" Reply with quote

Bonsoir Bernard,
l'usage de celui-ci était très spécifique...
Je l'ai acheté au fils de son ancien utilisateur.

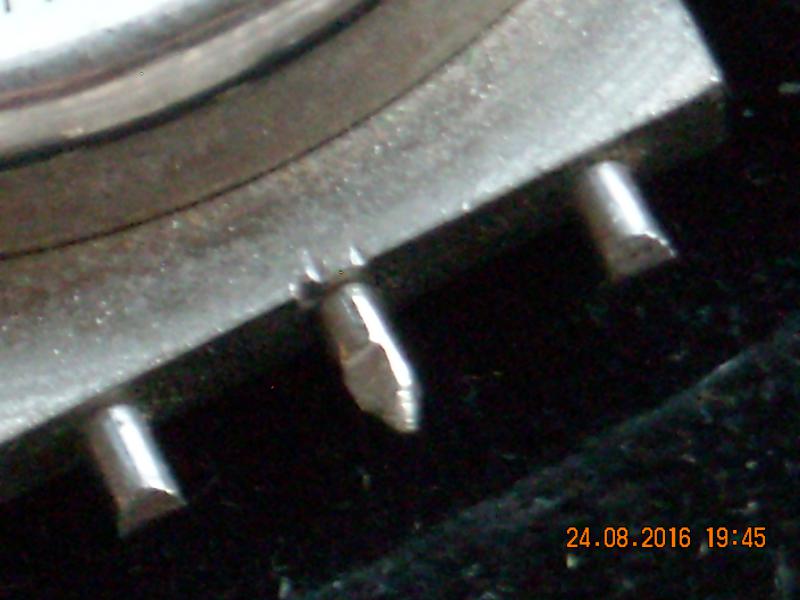

La forme des "pointes test" peut donner une indication...
_________________
" Vous pouvez tromper tout le monde une fois, quelques-uns souvent, mais vous ne pouvez pas tromper tout le monde tout le temps. "
Abraham Lincoln
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,424
Localisation: Catalogne

PostPosted: 07/03/2012 23:19:56    Post subject: Instrument de mesure au "micron" Reply with quote

Un comparateur, c'est toujours un comparateur et il n'a pas d'usage spécifique il a un niveau de précision.

C'est le support qui conditionne un usage spécifique.

Sur le modèle présenté, le palpeur va donner les variation de planéité entre les deux touches fixes après avoir mis le comparateur à 0 sur un étalon de référence absolument plat, ou éventuellement mesurer une épaisseur d'un élément posé sur l'étalon à la condition qu'il soit plus étroit que l'espacement entre les deux touches.
_________________
“Celui qui veut dire la vérité trouve les portes closes” (Proverbe danois)
Back to top
Visit poster’s website
Bricoparis


Offline

Joined: 24 Aug 2016
Posts: 89
Localisation: Paris

PostPosted: 24/08/2016 18:17:06    Post subject: Instrument de mesure au "micron" Reply with quote

Provient peut être d'un montage de contrôle pour contrôler en fabrication une profondeur.
Daniel (contrôleur en mécanique à la retraite)
Back to top
spaa


Offline

Joined: 06 Jan 2012
Posts: 12,228
Localisation: Belgique

PostPosted: 24/08/2016 19:27:13    Post subject: Instrument de mesure au "micron" Reply with quote

...bon, je vous livre ce qui m'a été dit !

Cet appareil servait à mesurer l'épaisseur ou le nombres de couches de peintures appliquées sur un "support", lors de contrôle de travaux sous traités ...
Il se tenait à la main, on effectuait un petit mouvement latéral de va et vient afin que les "couteaux" de référence entrent en contact avec la surface brute (avant peinture) et on lisait l'épaisseur effective ...
Pas question de facturer trois couches s'il n'y en avait que 2 ! Embarassed Wink
_________________
" Vous pouvez tromper tout le monde une fois, quelques-uns souvent, mais vous ne pouvez pas tromper tout le monde tout le temps. "
Abraham Lincoln
Back to top
JEF


Online

Joined: 22 Feb 2012
Posts: 11,203
Localisation: Lorraine

PostPosted: 24/08/2016 21:22:39    Post subject: Instrument de mesure au "micron" Reply with quote

Je suis un peu sceptique car il existe depuis longtemps des appareils de mesure d'épaisseur de peinture, et pas besoin de passer d'une zone brute à une zone peinte pour connaître l'épaisseur
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
spaa


Offline

Joined: 06 Jan 2012
Posts: 12,228
Localisation: Belgique

PostPosted: 24/08/2016 23:09:47    Post subject: Instrument de mesure au "micron" Reply with quote




...en voici un autre, qui a reçu la même explication !

L'inconvénient majeur de ces appareils, est qu'ils étaient "destructeurs"!
Même si la mesure était faite avec soin et dans un coin peu exposé, il fallait faire une "retouche" !
C'est la raison pour laquelle ils ont été assez vite remplacés par un autre système...
_________________
" Vous pouvez tromper tout le monde une fois, quelques-uns souvent, mais vous ne pouvez pas tromper tout le monde tout le temps. "
Abraham Lincoln
Back to top
LucienL


Offline

Joined: 03 Aug 2018
Posts: 53

PostPosted: 06/07/2019 06:30:36    Post subject: Instrument de mesure au "micron" Reply with quote

J'ai vu un instrument à mesurer les couches de peinture (il y a 38 ans)


Il était composé d'une partie avec un grain d'orge (genre grain de trusquin) bien affuté en V à 90 degrés pour faire une rayure jusqu'au métal,
et une partie genre loupe compte fils pour voir le nombre de couches (subtiles différences de couleur entre la surface et la masse) et l'épaisseur.



Le grain d'orge à 90 degrés donne un sillon avec deux flancs à 45 degrés, donc la largeur d'un flanc est égale à la profondeur.
Je me sers actuellement de ce principe pour évaluer la profondeur d'un sillon en V (gravé à la main) dans une tôle mince de laiton avant pliage.


L'objet de ce fil me donne une idée de montage pour améliorer ma méthode de mesure.
Back to top
alebo95


Offline

Joined: 09 Dec 2009
Posts: 243

PostPosted: 07/07/2019 00:56:30    Post subject: Instrument de mesure au "micron" Reply with quote

Bonjour,


Notice d'emploi du modèle Erichsen présenté par Spaa


https://www.erichsen.fr/10.TBF-233-333.pdf
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 8,250
Localisation: LE MANS

PostPosted: 07/07/2019 02:41:37    Post subject: Instrument de mesure au "micron" Reply with quote

Merci alebo95!
La lecture de ce mode d'emploi, occupe et rentabilise une petite insomnie.
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
LucienL


Offline

Joined: 03 Aug 2018
Posts: 53

PostPosted: 07/07/2019 07:54:59    Post subject: Instrument de mesure au "micron" Reply with quote

Merci alebo95 pour le mode d'emploi.


Très utile pour moi, même si c'est de manière détournée (mesure de profondeur d'une rainure obtenue en gravure)
