coupe cartouche
Goto page: 1, 2  >

Post new topic   Reply to topic    OUTILS ANCIENS - ART POPULAIRE Forum Index -> OUTILS ANCIENS -> VOUS AVEZ UN PROBLEME D'IDENTIFICATION D'OUTIL ?
Previous topic :: Next topic
Author Message
Faynot


Offline

Joined: 27 Jan 2010
Posts: 2,586
Localisation: Bourgogne

PostPosted: 30/12/2011 21:05:49    Post subject: coupe cartouche Reply with quote

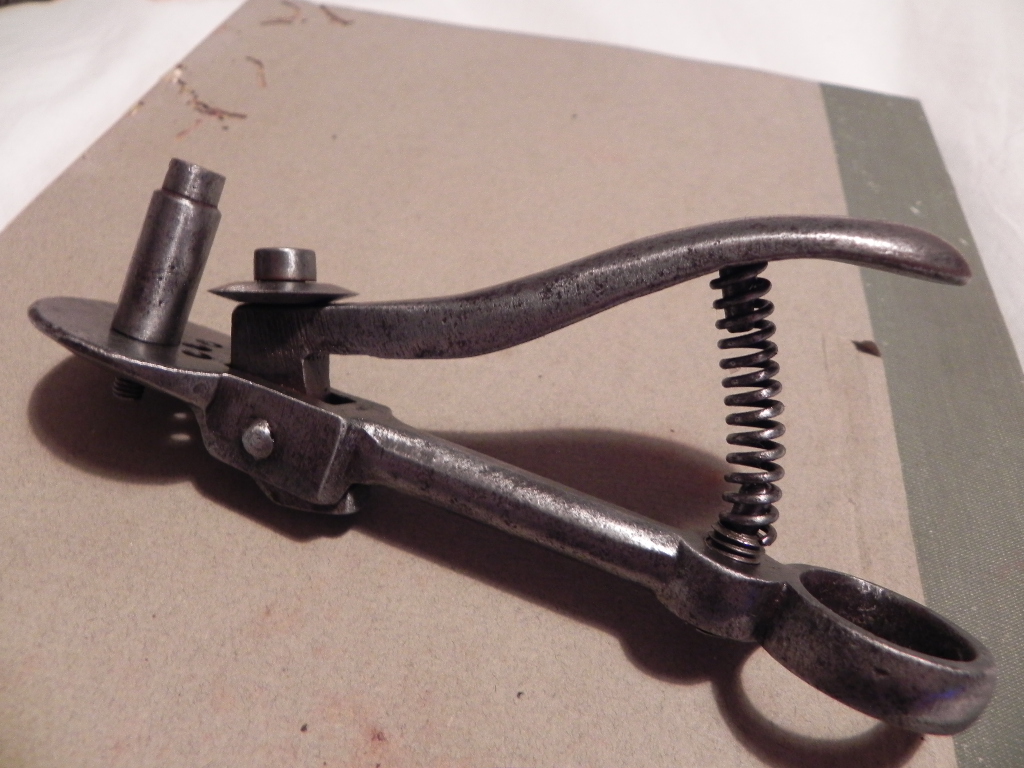

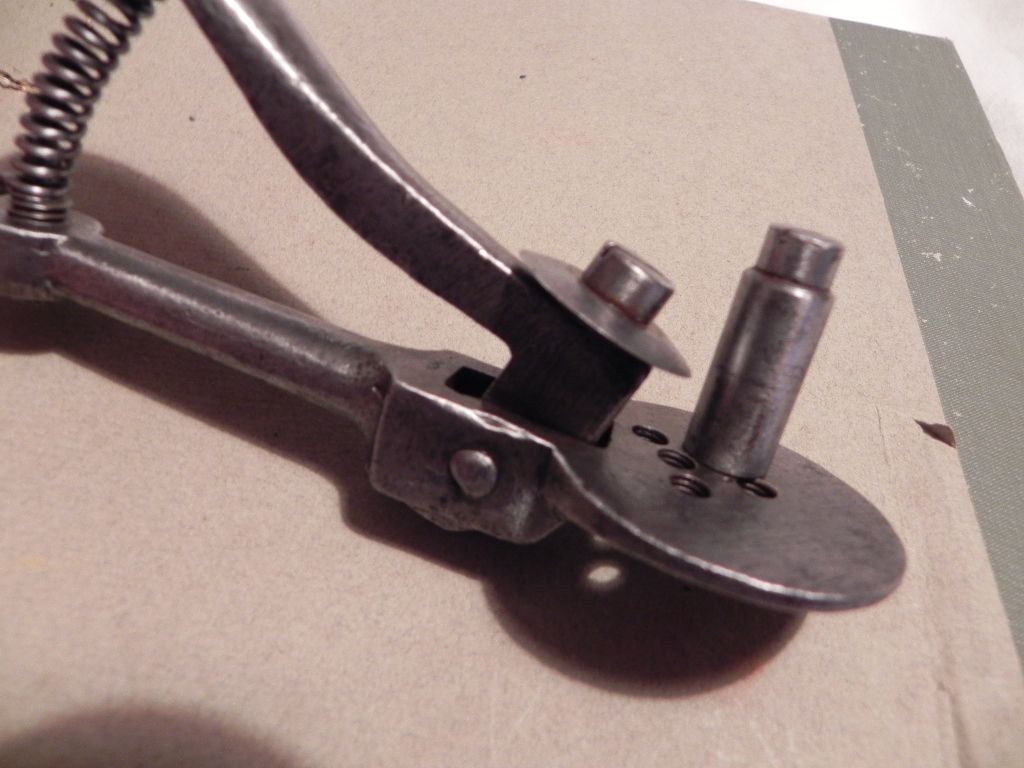

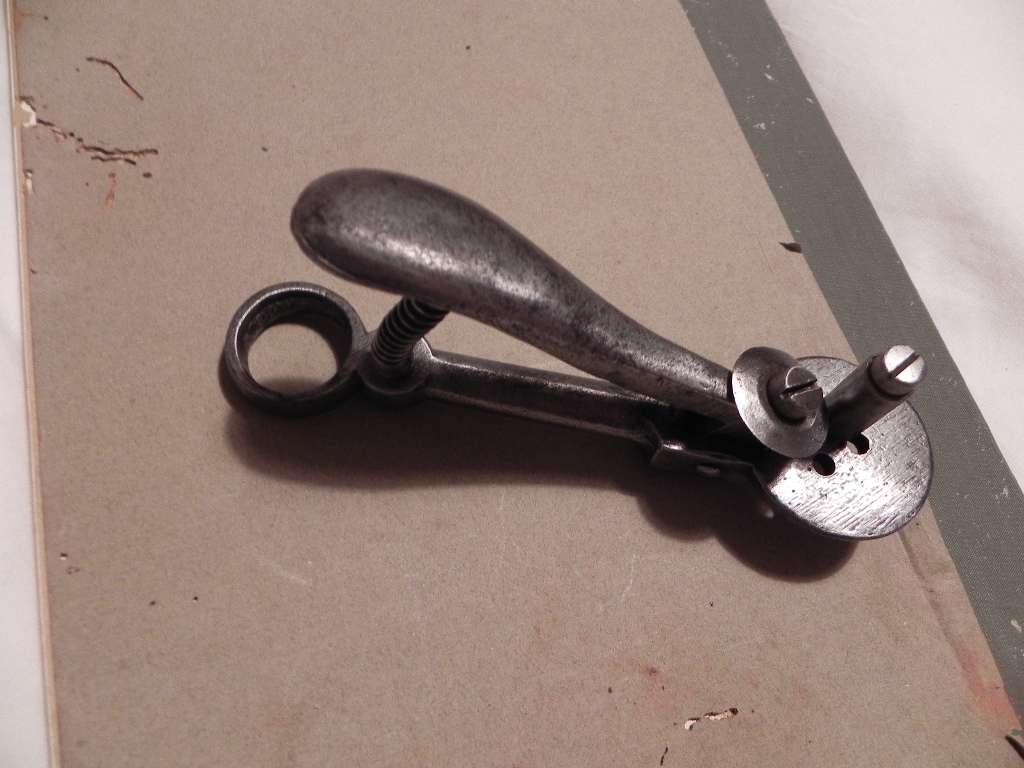

Certains l'on vu à Saint Nectaire cet été.Mais je n'ai pas découvert son utilisation Lg 150mm. Ø de molette 25 mm












_________________
C'est n'être bon à rien que n'être bon qu'à soi .Voltaire

Francis


Last edited by Faynot on 22/01/2014 19:39:38; edited 1 time in total
Back to top
Publicité






PostPosted: 30/12/2011 21:05:49    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Geppetto


Offline

Joined: 07 Aug 2009
Posts: 6,183
Localisation: Belgique

PostPosted: 30/12/2011 21:23:31    Post subject: coupe cartouche Reply with quote

Bonsoir.

J'imagine bien y placer un tube en cuivre et en découper quelques viroles.

Michel
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"
Back to top
spaa "exotique"
Guest

Offline




PostPosted: 30/12/2011 21:30:11    Post subject: coupe cartouche Reply with quote

...j'imagine la même chose, Michel !

on tiendrait fermement l'extrémité du tube à découper, enfilé sur le barreau d'acier, d'une main

et on glisserait un doigt de l'autre main dans l'anneau et on ferait tourner...
Back to top
Billman


Offline

Joined: 24 Feb 2010
Posts: 10,336
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

PostPosted: 30/12/2011 22:14:41    Post subject: coupe cartouche Reply with quote

Pour tuyaux en verre - instrument de laboratoire???
_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,371
Localisation: Catalogne

PostPosted: 30/12/2011 22:50:38    Post subject: coupe cartouche Reply with quote

On retrouve les éléments pour tracer la coupe d'un tube perpendiculairement à l'axe, pas couper compte tenu de la force d'appui de la molette qui n'est que la puissance du ressort entre les branches, autrement dit pas grand chose, on remarque deux particularité : plusieurs percements tarauder qui doivent permettre le positionnement des guides de tubes de différents diamètres, et l'anneau sur une des branches de la pince qui semble fait pour contenir un tube, ces éléments me font pencher vers l'hypothèse de Billman pour un coupe tubes en verre, pour faire une coupe bien droite et perpendiculaire par exemple sur les tubes éprouvettes ?
_________________
"Sage est celui qui sait que chacun peut lui apporter quelque chose"
Back to top
Visit poster’s website
floyd


Offline

Joined: 22 Apr 2009
Posts: 8,004
Localisation: LE MANS

PostPosted: 31/12/2011 14:19:18    Post subject: coupe cartouche Reply with quote

Pas convaincu par un usage verrier…
Mais je partage l'analyse de Michel66; faible effort et possibilité de différents réglages.

Je penche pour un matériaux souple, tel un tube de caoutchouc dont on voudrait faire des tranches fines.
Pour quel usage… aucune idée!
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
jacqumul


Offline

Joined: 23 Aug 2011
Posts: 1,993
Localisation: moselle

PostPosted: 31/12/2011 15:28:40    Post subject: coupe cartouche Reply with quote

un coupe cartouche peut être ?
JeanPaul
Back to top
Billman


Offline

Joined: 24 Feb 2010
Posts: 10,336
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

PostPosted: 31/12/2011 16:34:04    Post subject: coupe cartouche Reply with quote

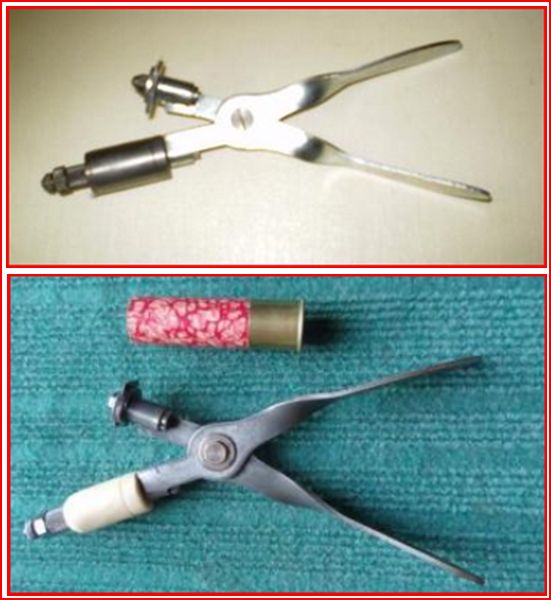

Coupe cartouche de la collection de Georges (adhèrent du forum)


_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 8,004
Localisation: LE MANS

PostPosted: 31/12/2011 19:23:55    Post subject: coupe cartouche Reply with quote

Le coupe cartouche de Georges est à effort actif; on appuie pour couper.
Ce qui n'est pas le mode d'action de la pince proposée par Faynot.

Connait-on des coupes cartouche à effort passif?
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
spaa "exotique"
Guest

Offline




PostPosted: 31/12/2011 20:02:20    Post subject: coupe cartouche Reply with quote

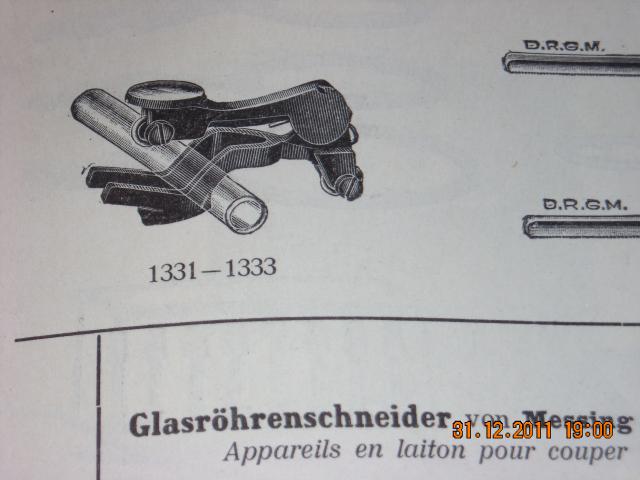

...image trouvée dans le catalogue "Kensberg & Ulbrich" acheté aujourd'hui au "V.M."

Back to top
jacqumul


Offline

Joined: 23 Aug 2011
Posts: 1,993
Localisation: moselle

PostPosted: 31/12/2011 20:54:25    Post subject: coupe cartouche Reply with quote

mon idee viens de la
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 8,004
Localisation: LE MANS

PostPosted: 31/12/2011 22:22:29    Post subject: coupe cartouche Reply with quote

Comme l'indique la légende, "un modèle parfait"…
Ton idée me semble bonne, jacqumul.
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
mchief42
Guest

Offline




PostPosted: 02/01/2012 11:10:00    Post subject: coupe cartouche Reply with quote

Bonjour
L'utilisation de l'outil pour couper l'extrémité d'un tube ne fait aucun doute. Mais ce qui me gène par rapport au coupe cartouche , c'est les différents réglages liés à l'épaisseur à couper(trous filetés) . Les cartouches ne devaient pas avoir d'épaisseurs de carton si différentes .
Back to top
Faynot


Offline

Joined: 27 Jan 2010
Posts: 2,586
Localisation: Bourgogne

PostPosted: 21/01/2014 13:01:23    Post subject: coupe cartouche Reply with quote

http://www.ebay.fr/itm/ANCIEN-COUTEAU-A-CUIR-OUTIL-DE-CORDONNIER-/321303170…

Les affirmations de ce vendeur peuvent-elles me faire changer de titre ?
Ces dames et messieurs du cuir qu'en pensez vous ?
_________________
C'est n'être bon à rien que n'être bon qu'à soi .Voltaire

Francis
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,371
Localisation: Catalogne

PostPosted: 21/01/2014 16:15:31    Post subject: coupe cartouche Reply with quote

Perso, je pense comme jacqumul, que c'est un coupe cartouche (ou coupe douille) sur lequel on peut changer le cylindre guide en fonction du calibre. Les différents taraudages devraient être repéré pour positionner les cylindres guides en fonction de leur diamètre et conserver ainsi une pression identique de la molette.

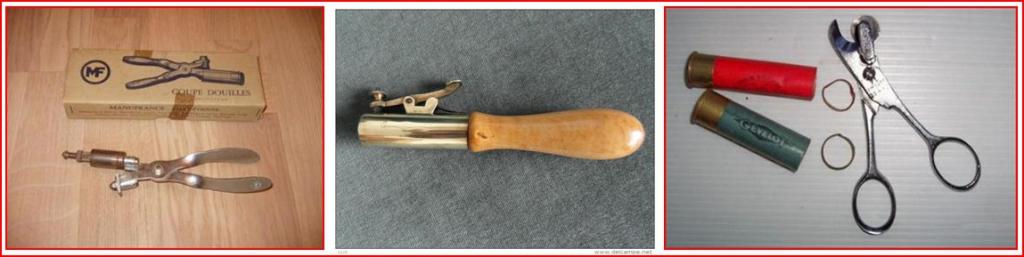

Les formes de coupe cartouche sont plurielles :



Ci-dessous une forme en pince de chez Manufrance proche de l'objet à identifier :


- http://www.naturabuy.fr/coupe-cartouches-item-51991.html
- http://www.naturabuy.fr/Coupe-cartouche-Manufrance-calibre-12-item-1201589.…
_________________
"Sage est celui qui sait que chacun peut lui apporter quelque chose"
Back to top
Visit poster’s website
