PostPosted: 03/09/2019 17:39:06    Post subject: Trouvé: Pied à coulisse Reply with quote

Bonjour à tous,


J'ai besoin d'aide pour en savoir plus sur ce petit pied à coulisse:

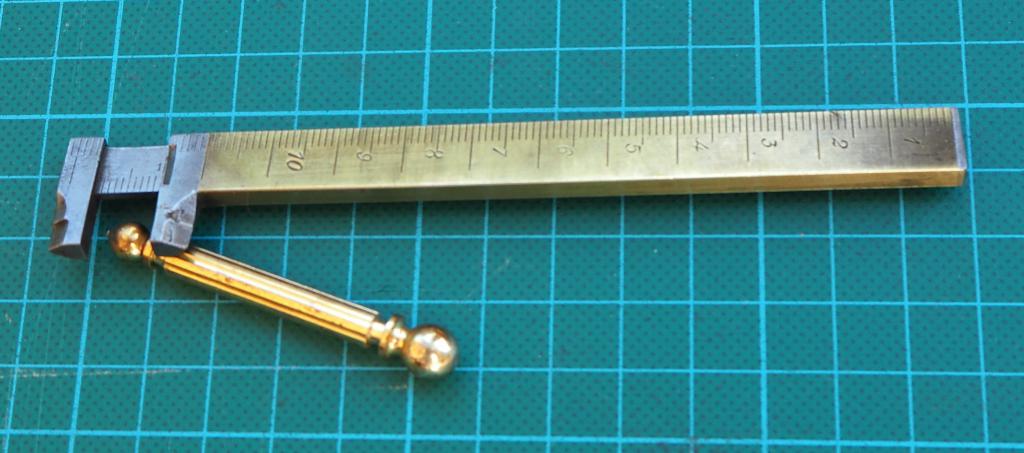

Il est composé d'une partie fixe en laiton avec tête en acier et d'une partie mobile (curseur) en acier:

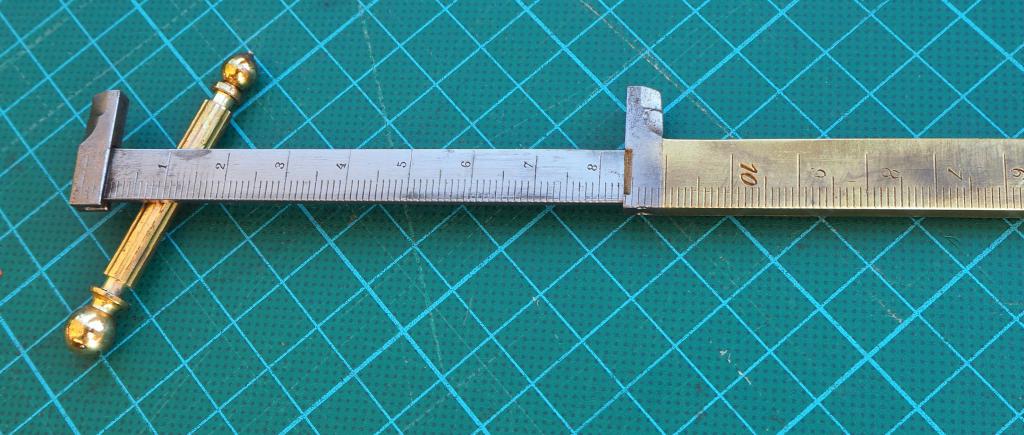

L'une des faces de la partie mobile est graduée en centimètres, jusque là, rien de surprenant...

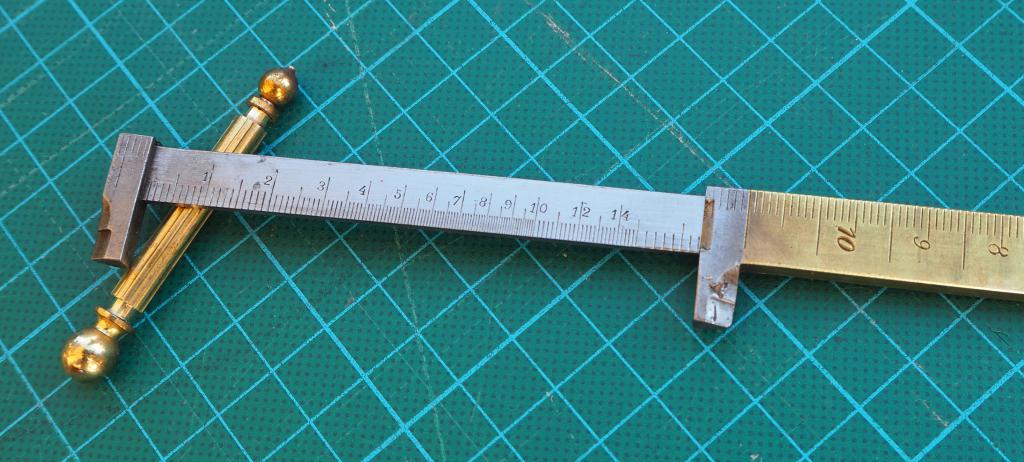

C'est l'autre face de cette partie mobile qui est surprenante, on y découvre des graduations non linéaires et qui font penser à une échelle logarithmique, mais qui n'en est pas une...











Quel est votre avis ?


Merci d'avance.


_________________
Stéphane
_____________________________________

C'est en forgeant que l'on devient forgeron.
Et c'est en sciant que Léonard devint scie.
_____________________________________


Last edited by Stéphane on 06/09/2019 15:19:48; edited 1 time in total
Back to top
Publicité






PostPosted: 03/09/2019 17:39:06    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
JEF


Offline

Joined: 22 Feb 2012
Posts: 11,215
Localisation: Lorraine

PostPosted: 03/09/2019 20:53:34    Post subject: Trouvé: Pied à coulisse Reply with quote

Question Question Vraiment curieux d’autant plus que les graduations après 15 se ré-élargisse.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
Stéphane


Offline

Joined: 17 Apr 2009
Posts: 243
Localisation: Strasbourg

PostPosted: 03/09/2019 21:15:04    Post subject: Trouvé: Pied à coulisse Reply with quote

Bonsoir JEF,
Oui, vraiment curieux...
Autre précision, je viens de mesurer les graduations des deux faces, elles ne correspondent pas à un rapport constant.
Je m'explique:
Graduations en cm                 Graduations à identifier            Rapport


         3                                                  3,3                                   1,1


         4                                                  5                                       1,25


         5                                                  7,4                                    1,48


         6                                                  10,1                                   1,68


Bien étrange...



_________________
Stéphane
_____________________________________

C'est en forgeant que l'on devient forgeron.
Et c'est en sciant que Léonard devint scie.
_____________________________________
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,426
Localisation: Catalogne

PostPosted: 03/09/2019 21:42:32    Post subject: Trouvé: Pied à coulisse Reply with quote

http://www.forum-outils-anciens.com/t7749-Pied-coulisse.htm
_________________
“Celui qui veut dire la vérité trouve les portes closes” (Proverbe danois)
Back to top
Visit poster’s website
JEF


Offline

Joined: 22 Feb 2012
Posts: 11,215
Localisation: Lorraine

PostPosted: 03/09/2019 22:04:49    Post subject: Trouvé: Pied à coulisse Reply with quote

M’en souvenais plus.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
Bricoparis


Offline

Joined: 24 Aug 2016
Posts: 89
Localisation: Paris

PostPosted: 04/09/2019 01:14:32    Post subject: Trouvé: Pied à coulisse Reply with quote

Si j'ai bien comprit la discussion de 2014 il s'agit d'un pied à coulisse qui permet de mesurer un diamétre à partir d'un arc de cercle. Là où je comprend rien c'est comment on s'en sert.
Ayant travaillé 40 ans dans la mesure de pièces mécanique je viens de découvrir ce type de pied à coulisse... comme quoi ce forum, en ce jour de rentrée scolaire, devrait être recommandé par l'Éducation Nationale.

Daniel
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 8,259
Localisation: LE MANS

PostPosted: 04/09/2019 02:04:16    Post subject: Trouvé: Pied à coulisse Reply with quote

Tiens puisqu'on parle de rentrée des classes, j'ai remarqué que les valeurs relevées semblent bien répondre à une fonction affine, y = 2,26 x - 3,5
Une belle ligne droite liant les couples de valeurs.


Wink
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,426
Localisation: Catalogne

PostPosted: 04/09/2019 08:48:01    Post subject: Pied à coulisse pour mesurer les diamètres. Reply with quote

Bricoparis wrote:
Si j'ai bien comprit la discussion de 2014 il s'agit d'un pied à coulisse qui permet de mesurer un diamétre à partir d'un arc de cercle. Là où je comprend rien c'est comment on s'en sert...



http://therese.eveilleau.pagesperso-orange.fr/pages/truc_mat/textes/vernier…

+
alebo95 wrote:
...
Oui, mais plus précisément:
- Le début de l'échelle est linéaire sur une longueur correspondant à 2 fois la hauteur des becs, car dans ce cas on mesure une corde qui est directement le diamètre.
- Au delà de 2 fois la hauteur des becs, l'échelle est adaptée en fonction de la formule indiquée dans le document.

_________________
“Celui qui veut dire la vérité trouve les portes closes” (Proverbe danois)
Back to top
Visit poster’s website
spaa


Offline

Joined: 06 Jan 2012
Posts: 12,235
Localisation: Belgique

PostPosted: 04/09/2019 09:08:07    Post subject: Trouvé: Pied à coulisse Reply with quote

Okay Okay
_________________
" Vous pouvez tromper tout le monde une fois, quelques-uns souvent, mais vous ne pouvez pas tromper tout le monde tout le temps. "
Abraham Lincoln
Back to top
Stéphane


Offline

Joined: 17 Apr 2009
Posts: 243
Localisation: Strasbourg

PostPosted: 04/09/2019 10:48:52    Post subject: Trouvé: Pied à coulisse Reply with quote

Un grand merci à MICHEL66 Okay Okay



Je ne connaissais pas et je suis content d'avoir encore appris quelque chose aujourd'hui.
_________________
Stéphane
_____________________________________

C'est en forgeant que l'on devient forgeron.
Et c'est en sciant que Léonard devint scie.
_____________________________________
Back to top
Bricoparis


Offline

Joined: 24 Aug 2016
Posts: 89
Localisation: Paris

PostPosted: 04/09/2019 15:22:56    Post subject: Trouvé: Pied à coulisse Reply with quote

Merci Michel je comprend le fonctionnement mais à quoi sert la graduation sur la partie en laiton ?

Daniel
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,426
Localisation: Catalogne

PostPosted: 04/09/2019 15:32:20    Post subject: Trouvé: Pied à coulisse Reply with quote

MICHEL66 wrote:
...
- fermé l'extérieur est gradué en centimètre et peut servir de réglette

_________________
“Celui qui veut dire la vérité trouve les portes closes” (Proverbe danois)
Back to top
Visit poster’s website
Stéphane


Offline

Joined: 17 Apr 2009
Posts: 243
Localisation: Strasbourg

PostPosted: 06/09/2019 12:42:04    Post subject: Trouvé: Pied à coulisse Reply with quote

Bonjour à tous,
Je vais changer le titre pour faciliter les recherches futures.
Pour MICHEL66: Que penses-tu de :"Pied à coulisse: détermination d'un diamètre par la mesure d'une corde" ?
_________________
Stéphane
_____________________________________

C'est en forgeant que l'on devient forgeron.
Et c'est en sciant que Léonard devint scie.
_____________________________________
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,426
Localisation: Catalogne

PostPosted: 06/09/2019 14:02:55    Post subject: Trouvé: Pied à coulisse Reply with quote

Okay Okay
