Mécanique ? Comparateur ?
Goto page: 1, 2  >

Post new topic   Reply to topic    OUTILS ANCIENS - ART POPULAIRE Forum Index -> OUTILS ANCIENS -> VOUS AVEZ UN PROBLEME D'IDENTIFICATION D'OUTIL ?
Previous topic :: Next topic
Author Message
Geppetto


Offline

Joined: 07 Aug 2009
Posts: 6,142
Localisation: Belgique

PostPosted: 03/04/2019 13:00:49    Post subject: Mécanique ? Comparateur ? Reply with quote

Bonjour


A Ostiches, Pascal a récupéré ces petits outils. Un d'entre eux est à définir. Il mesure 8 cm de long.

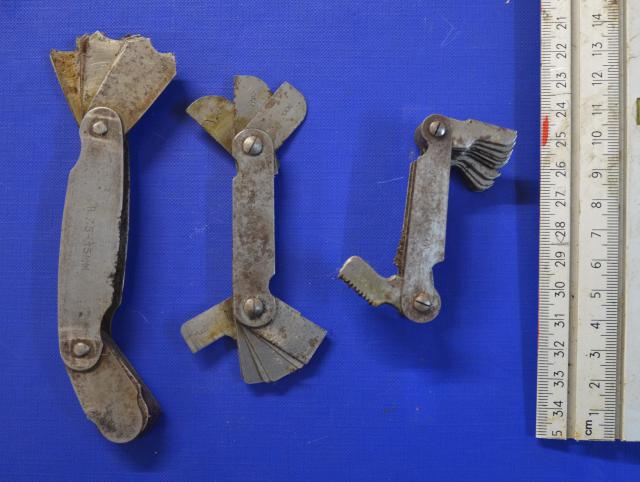

Voilà les jauges qui se trouvaient avec cet outil

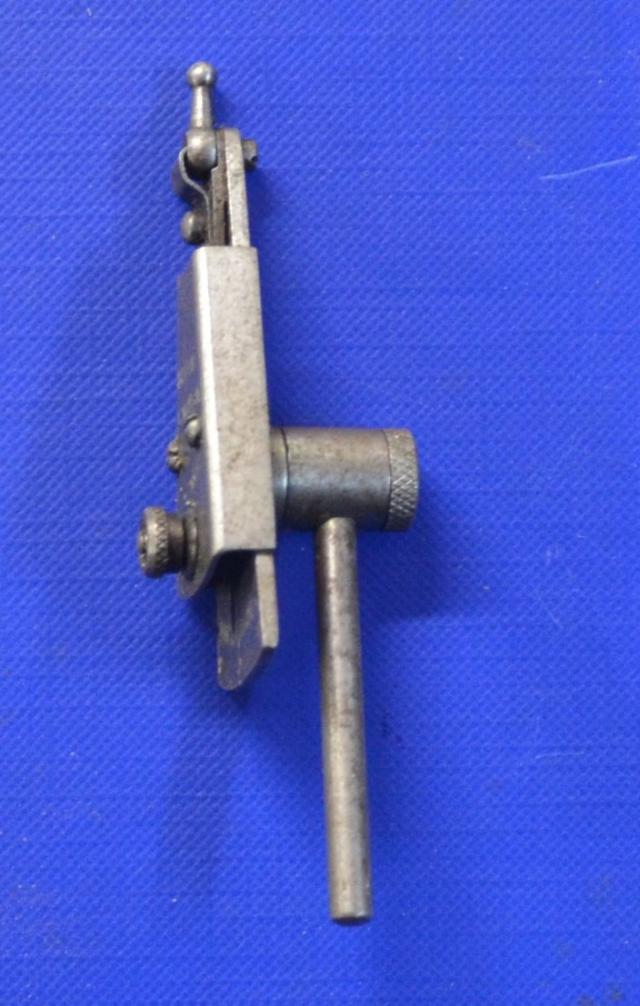

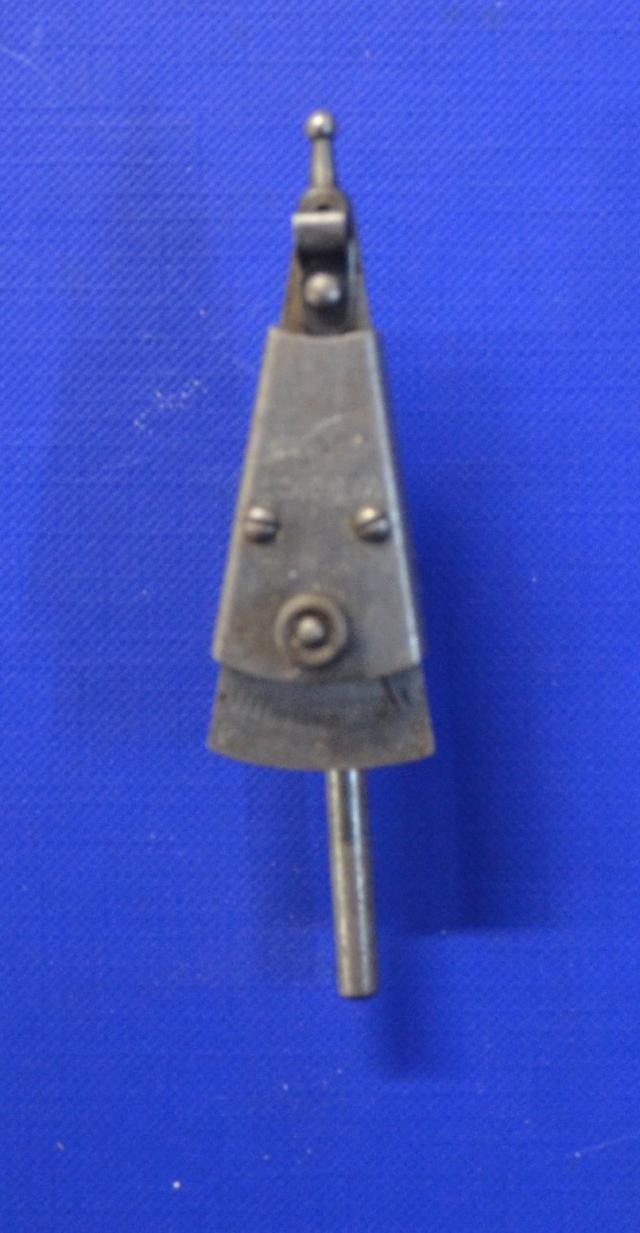

L'objet en question, désolé pour le flou de l'image.








_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"


Last edited by Geppetto on 29/04/2019 16:47:42; edited 1 time in total
Back to top
Publicité






PostPosted: 03/04/2019 13:00:49    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 7,936
Localisation: LE MANS

PostPosted: 03/04/2019 17:16:29    Post subject: Mécanique ? Comparateur ? Reply with quote

Une sorte de pinule de tourneur-fraiseur ???
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Back to top
Bricoparis


Offline

Joined: 24 Aug 2016
Posts: 75
Localisation: Paris

PostPosted: 03/04/2019 20:05:32    Post subject: Mécanique ? Comparateur ? Reply with quote

Peut être un comparateur à levier ancien.
https://www.mabeo-direct.com/A-271757-mahr-comparateurs-mecaniques-a-levier…

Daniel
Back to top
Geppetto


Offline

Joined: 07 Aug 2009
Posts: 6,142
Localisation: Belgique

PostPosted: 04/04/2019 08:19:13    Post subject: Mécanique ? Comparateur ? Reply with quote

Bonjour


D'accord pour comparateur. Mais quelle est son utilité ?  A quoi sert la bille ? Merci.
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"
Back to top
JEF


Offline

Joined: 22 Feb 2012
Posts: 10,768
Localisation: Lorraine

PostPosted: 04/04/2019 09:49:34    Post subject: Mécanique ? Comparateur ? Reply with quote

+1

La "bille" ne sert à n’avoir qu’un contact ponctuel.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,355
Localisation: Catalogne

PostPosted: 04/04/2019 10:36:58    Post subject: Comparateur à levier Reply with quote

+1 pour un ancien comparateur à levier

http://www.metabricoleur.com/t1129-metrologie-unites-et-instruments-de-mesu…
" - Les comparateur à levier ont généralement une course de 1mm.
- Ce type de comparateur ne sert pas vraiment pour des applications de mesure, mais plutôt pour définir la position d'un axe (par exemple se centrer dans un diamètre) ou pour régler l'angle d'un étau de fraisage."



_________________
"Sage est celui qui sait que chacun peut lui apporter quelque chose"
Back to top
Visit poster’s website
Geppetto


Offline

Joined: 07 Aug 2009
Posts: 6,142
Localisation: Belgique

PostPosted: 04/04/2019 12:31:53    Post subject: Mécanique ? Comparateur ? Reply with quote

Merci à tous. Donc, le comparateur doit être fixé sur ??? et la bille touche la pièce à contrôler en indiquant si elle est voilée, par exemple.
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"
Back to top
MICHEL66


Offline

Joined: 01 Jan 2010
Posts: 10,355
Localisation: Catalogne

PostPosted: 04/04/2019 14:44:50    Post subject: Mécanique ? Comparateur ? Reply with quote

Geppetto wrote:
... Donc, le comparateur doit être fixé sur ???...


Les palpeurs comme les supports (souvent maintenant à base magnétique) sont multiples en fonction du besoin.


_________________
"Sage est celui qui sait que chacun peut lui apporter quelque chose"
Back to top
Visit poster’s website
Geppetto


Offline

Joined: 07 Aug 2009
Posts: 6,142
Localisation: Belgique

PostPosted: 04/04/2019 20:35:38    Post subject: Mécanique ? Comparateur ? Reply with quote

Merci, Michel66. Avec les photos de droite, je comprend mieux.
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"
Back to top
Daniel G


Offline

Joined: 23 May 2013
Posts: 1,529
Localisation: Nord Orléans

PostPosted: 05/04/2019 23:54:52    Post subject: Mécanique ? Comparateur ? Reply with quote

Bonsoir


Je ne pense pas que ce soit un comparateur, il me semble que cela ressemble en plus rustique au comparateur 3D.
C'est à dire que l'appareil doit être fixé dans la broche de la machine ( en générale fraiseuse) et permet de trouver
le bord exact de la pièce ou du mord d'étau.
On approche la "bille" au contact de la pièce on continu d'avancer jusqu'à ce que l'aiguille soit au centre
de l'appareil, à ce moment le bord palpé est dans l'axe de la machine.


Daniel
Back to top
Bricoparis


Offline

Joined: 24 Aug 2016
Posts: 75
Localisation: Paris

PostPosted: 06/04/2019 07:20:19    Post subject: Mécanique ? Comparateur ? Reply with quote

Daniel G wrote:
Bonsoir


Je ne pense pas que ce soit un comparateur, il me semble que cela ressemble en plus rustique au comparateur 3D.
C'est à dire que l'appareil doit être fixé dans la broche de la machine ( en générale fraiseuse) et permet de trouver
le bord exact de la pièce ou du mord d'étau.
On approche la "bille" au contact de la pièce on continu d'avancer jusqu'à ce que l'aiguille soit au centre
de l'appareil, à ce moment le bord palpé est dans l'axe de la machine.


Daniel


J'ai un fort doute sur cette explication car je comprend mal comment cela peut fonctionner vue la disposition de la touche (bille).
Back to top
Geppetto


Offline

Joined: 07 Aug 2009
Posts: 6,142
Localisation: Belgique

PostPosted: 06/04/2019 16:09:38    Post subject: Mécanique ? Comparateur ? Reply with quote

Bonjour


Un voisin, mécanicien automobile, m'a expliqué qu'il se servait d'un tel outil, plus moderne, notamment, fixé sur un support aimanté pour contrôler le voilage des disques de freins, objet comme sur la troisième photo de Michel66.
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"
Back to top
Daniel G


Offline

Joined: 23 May 2013
Posts: 1,529
Localisation: Nord Orléans

PostPosted: 06/04/2019 22:42:36    Post subject: Mécanique ? Comparateur ? Reply with quote

En regardant une autre fois les photos, je viens de voir que l'appareil est fixé sur la tige par l'intermédiaire
d'un bouton moleté. Donc s'il est orientable, ce ne peut pas être un appareil pour recherche d'axe qui eux sont fixes.

Je pense que vous avez en définitive raison, pour un comparateur "rustique".
Back to top
Bricoparis


Offline

Joined: 24 Aug 2016
Posts: 75
Localisation: Paris

PostPosted: 07/04/2019 01:03:09    Post subject: Mécanique ? Comparateur ? Reply with quote

Dans les ateliers de mécanique souvent on appelle les comparateurs à levier des pupitas. Normalement quand on fait bouger la touche avec le doigt on doit voir bouger l'aiguille sur le cadran gradué. Sur les photos ont voit pas bien si l'aiguille est présente ou manquante.

Daniel ; contrôleur, inspecteur qualité, métrologue (la dénomination du métier varie au grès de l'imagination des employeurs) à la retraite.
Back to top
floyd


Offline

Joined: 22 Apr 2009
Posts: 7,936
Localisation: LE MANS

PostPosted: 07/04/2019 09:57:25    Post subject: Mécanique ? Comparateur ? Reply with quote

Okay
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
