MessagePosté le: 16/10/2017 18:20:58    Sujet du message: Comparateurs de précision Répondre en citant

Bonjour
Je viens de trouver cet objet et malgré mes recherche, je ne peux ni le dater, ni le retrouver sur la toile!
Voici sa description: une petite boite en bois recouverte de cuir (ou similicuir plutôt), renfermant deux jauges de précision (je pense que c'est le nom de cet outil)
La plus grande d'un diamètre de 6 cm et d'une hauteur de 11 cm est marquée sur son cadran RMUHLE & SOHN et, en dessous GLASHÜTTE i.S., le tout surmonté d'un moulin. 1/100 et mm sont inscrits de chaque coté du centre.
La plus petite  de pratiquement 4 cm de diamètre pour 6,5 cm de hauteur ne comporte que l'inscription 1/100 et mm.
J'aimerais en savoir plus sur ces objets: leur nom et si cela est possible de quand ils datent.
D'avance un grand merci à tous ceux qui pourront m'aider.
Cordialement.
   Jean-Michel




Dernière édition par jean-michel66 le 17/10/2017 07:32:33; édité 1 fois
Revenir en haut
Publicité






MessagePosté le: 16/10/2017 18:20:58    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Bidoudog


Hors ligne

Inscrit le: 26 Aoû 2014
Messages: 297
Localisation: Ardèche

MessagePosté le: 16/10/2017 18:33:28    Sujet du message: Comparateurs de précision Répondre en citant

En anglais Surface Guage Dial Indicator
_________________
Petit collecteur de tout
Revenir en haut
Bidoudog


Hors ligne

Inscrit le: 26 Aoû 2014
Messages: 297
Localisation: Ardèche

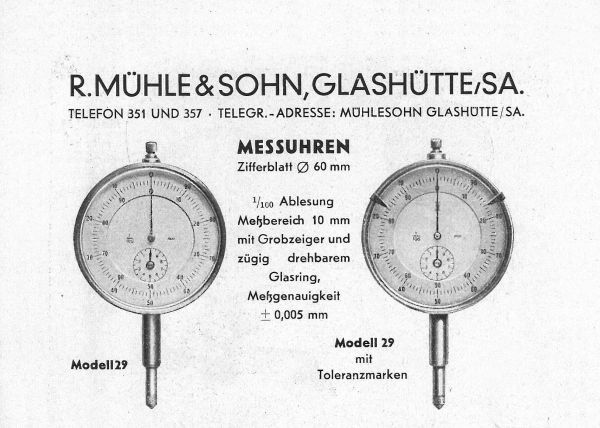

MessagePosté le: 16/10/2017 18:42:10    Sujet du message: Comparateurs de précision Répondre en citant


_________________
Petit collecteur de tout
Revenir en haut
Bidoudog


Hors ligne

Inscrit le: 26 Aoû 2014
Messages: 297
Localisation: Ardèche

MessagePosté le: 16/10/2017 18:46:44    Sujet du message: Comparateurs de précision Répondre en citant

https://fr.wikipedia.org/wiki/Comparateur_(appareil_de_mesure)#Comparateur_m.C3.A9canique_.C3.A0_cadran_.C3.A0_tige_rentrante_radiale






_________________
Petit collecteur de tout
Revenir en haut
MICHEL66


Hors ligne

Inscrit le: 01 Jan 2010
Messages: 8 451
Localisation: Catalogne

MessagePosté le: 16/10/2017 21:17:47    Sujet du message: Comparateurs de précision Répondre en citant

Bonjour Jean-michel66, Lorsque l'on se connait un peu, c'est plus facile et agréable d'échanger, surtout que ton profil non complètement renseigné ne nous apprend par grand chose sur toi.
Ensuite on pourra te parler de ce qu'est un comparateur à cadran.


_________________
"Sage est celui qui sait que chacun peut lui apporter quelque chose"
Revenir en haut
Visiter le site web du posteur
kerdrac


Hors ligne

Inscrit le: 15 Aoû 2011
Messages: 279
Localisation: Plogoff

MessagePosté le: 16/10/2017 22:43:25    Sujet du message: Comparateurs de précision Répondre en citant

Bonsoir,
Ce sont des comparateurs de précision.
Revenir en haut
Bricoparis


Hors ligne

Inscrit le: 24 Aoû 2016
Messages: 23
Localisation: Paris

MessagePosté le: 17/10/2017 00:35:33    Sujet du message: Comparateurs de précision Répondre en citant

Il faut changer le titre car ce n'est pas une jauge mais un comparateur.

La clé qui est dans la boite est très probablement une clé servant a régler les palmer.

Daniel
Revenir en haut
jean-michel66


Hors ligne

Inscrit le: 16 Oct 2017
Messages: 5

MessagePosté le: 17/10/2017 07:07:46    Sujet du message: Comparateurs de précision Répondre en citant

Bonjour et un grand merci à tous pour vos réponses.
Pourriez vous m'expliquer comment on utilise cet objet et aussi de quand peut il dater.
je pense qu'il est des années 40/50 mais je n'en suis pas sur car mes recherches sur Muhle & sohn ne me mène que vers des montres!
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 7 951
Localisation: Lorraine

MessagePosté le: 17/10/2017 07:29:59    Sujet du message: Comparateurs de précision Répondre en citant

Maintenant, SVP, pour retrouver le sujet plus facilement, changer le titre en cliquant sur éditer dans le tout premier message. Merci.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
Fer


Hors ligne

Inscrit le: 10 Aoû 2010
Messages: 1 449
Localisation: limbourg Pays-Bas

MessagePosté le: 17/10/2017 08:16:23    Sujet du message: Comparateurs de précision Répondre en citant

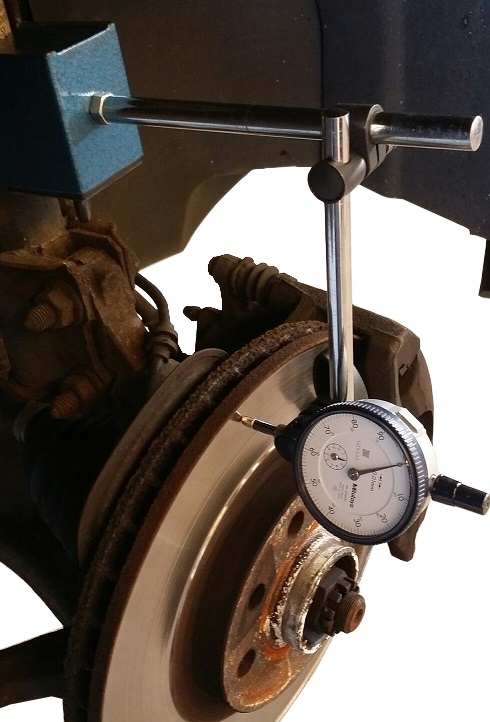

Pour mesurer la balance d'une objet rond, par example ici une disque de frein. On met en contact la tige et tourne le cadran a zero. En tournant la disque on voit si il y a des mouvement a gauche ou a droite.   Glashutte est une marque de montres mais auss le nom d'une ville
Revenir en haut
MICHEL66


Hors ligne

Inscrit le: 01 Jan 2010
Messages: 8 451
Localisation: Catalogne

MessagePosté le: 17/10/2017 08:47:14    Sujet du message: Comparateurs de précision Répondre en citant

Le comparateur à cadran est un outil de mesure de précision, ceux que tu présentes ont une précision du 1/100 ème de mm. Et sont du type à axe rentrant
D'autres spécimens: https://www.google.fr/search?hl=fr&tbm=isch&source=hp&biw=1455&…

Pour en découvrir le fonctionnement : https://fr.wikipedia.org/wiki/Comparateur_(appareil_de_mesure)

Pour être utilisé il est nécessaire de posséder un support propre au type de mesure à réaliser, dans l'exemple montré par Fer de mesure de la valeur du voile d'un disque de frein, c'est un support magnétique qui est utilisé le même qui servira pour faire des contrôles de planéité par exemple sur un "marbre" d'atelier.

Tu trouveras différents type de supports là: https://www.google.fr/search?hl=fr&biw=1455&bih=699&tbm=isch&am…
Dans leur outillage spécifique à la réparation automobile par exemple, les constructeurs ont des supports qui leur sont propres pour correspondre aux méthodes d'intervention et de contrôles qu'ils préconisent.
_________________
"Sage est celui qui sait que chacun peut lui apporter quelque chose"
Revenir en haut
Visiter le site web du posteur
Faynot


Hors ligne

Inscrit le: 27 Jan 2010
Messages: 2 294
Localisation: Bourgogne

MessagePosté le: 17/10/2017 13:50:53    Sujet du message: Comparateurs de précision Répondre en citant

En fraisage , c'est vraiment un outil très utilisé. La première chose que l'on fait lorsque l'on monte un étau sur la table , on prends soin de dégauchir le mors fixe . Dégauchir veut dire placer la surface de ce mors fixe, parallèle au déplacement de la table ( en général au longitudinal )
Cela dans le but de réaliser des pièces bien perpendiculaires  et  parallèles si il a reprise  de la pièce.
Ce genre de comparateur  (pas besoin de piles )est encore en vente même si l'affichage digital à tendance à supplanter ( mitutoyo , tesa ...  )
_________________
C'est n'être bon à rien que n'être bon qu'à soi .Voltaire

Francis
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 7 951
Localisation: Lorraine

MessagePosté le: 17/10/2017 18:49:52    Sujet du message: Comparateurs de précision Répondre en citant

Souvenirs, souvenirs du lycée, Faynot ! Après, je n'ai plus beaucoup fait de fraisage.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
