Rabot à crémaillère
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    OUTILS ANCIENS - ART POPULAIRE Index du Forum -> OUTILS ANCIENS -> VOUS AVEZ UN PROBLEME D'IDENTIFICATION D'OUTIL ?
Sujet précédent :: Sujet suivant
Auteur Message
boblag


Hors ligne

Inscrit le: 14 Sep 2017
Messages: 8
Localisation: 48

MessagePosté le: 14/09/2017 20:27:27    Sujet du message: Rabot à crémaillère Répondre en citant

Bonjour,


Quelqu'un pourrait-il m'aider à identifier ce curieux rabot à crémaillère?
La lame est une Peugeot F.Frères mais le corps ne porte aucune mention.




Merci
Bob
Revenir en haut
Publicité






MessagePosté le: 14/09/2017 20:27:27    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
MICHEL66


Hors ligne

Inscrit le: 01 Jan 2010
Messages: 8 458
Localisation: Catalogne

MessagePosté le: 14/09/2017 21:19:47    Sujet du message: Rabot à crémaillère Répondre en citant

Je n'avais jamais vu un rabot avec ce système de crémaillère sur le fer.
Fer positionné à 13° ?

Compte tenu de la rareté de ce montage, si le fer est estampé PEUGEOT FRERES, j'imagine mal que le rabot soit produit par un autre fabricant.

Une photo de la marque du fer serait la bienvenue.

info sur historique de PEUGEOT OUTILLAGE : http://www.peugeot-1810.com/historique-article-1-0-1.html

Vivement que nos spécialistes passent par là pour nous en dire quelque chose .
_________________
"Sage est celui qui sait que chacun peut lui apporter quelque chose"
Revenir en haut
Visiter le site web du posteur
boblag


Hors ligne

Inscrit le: 14 Sep 2017
Messages: 8
Localisation: 48

MessagePosté le: 14/09/2017 23:39:59    Sujet du message: Rabot à crémaillère Répondre en citant

Voici 2 photos du système:






Merci pour votre aide
Bob
Revenir en haut
DETOUTPARTOUT


Hors ligne

Inscrit le: 09 Jan 2012
Messages: 4 545

MessagePosté le: 15/09/2017 00:16:04    Sujet du message: Rabot à crémaillère Répondre en citant

Un fer ne détermine pas systématiquement le fabricant de l'outil , PEUGEOT a longtemps vendu des fers seuls avant que de produire des outils "montés".

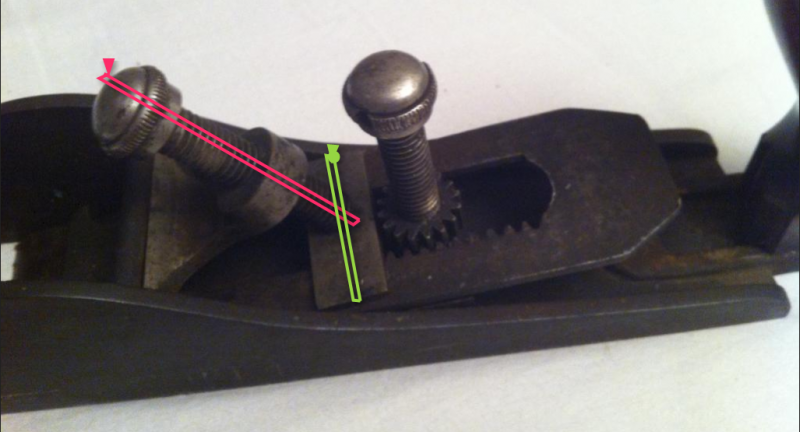

Cette incidence est anti-fonctionnelle :



La partie basculante se rencontre sur des rabots où elle joue le rôle de contre-fer en forçant sur la base du fer ,

la vis se présente alors perpendiculairement au fer .

Ce montage aurait été rendu possible sur un fut dont l'appui du fer aurait été raccourci ...

N.B. :la base de la poignée semble plus courte que son embase .

P.S. 1: quelle est la longueur de la semelle ?

P.S. 2: comment la plaque d'appui est-elle solidarisée avec le fer ?
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Revenir en haut
DETOUTPARTOUT


Hors ligne

Inscrit le: 09 Jan 2012
Messages: 4 545

MessagePosté le: 15/09/2017 00:37:42    Sujet du message: Rabot à crémaillère Répondre en citant

Les photos de 23:39 sont arrivées pendant que je rédigeais ma réponse , à suivre ...
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Revenir en haut
kikeli


Hors ligne

Inscrit le: 04 Mai 2008
Messages: 1 477
Localisation: Lorraine

MessagePosté le: 15/09/2017 18:09:56    Sujet du message: Rabot à crémaillère Répondre en citant

Travail d'un apprenti ajusteur qui ne cherchait pas spécialement l'efficacité du rabot ?..... Rolling Eyes

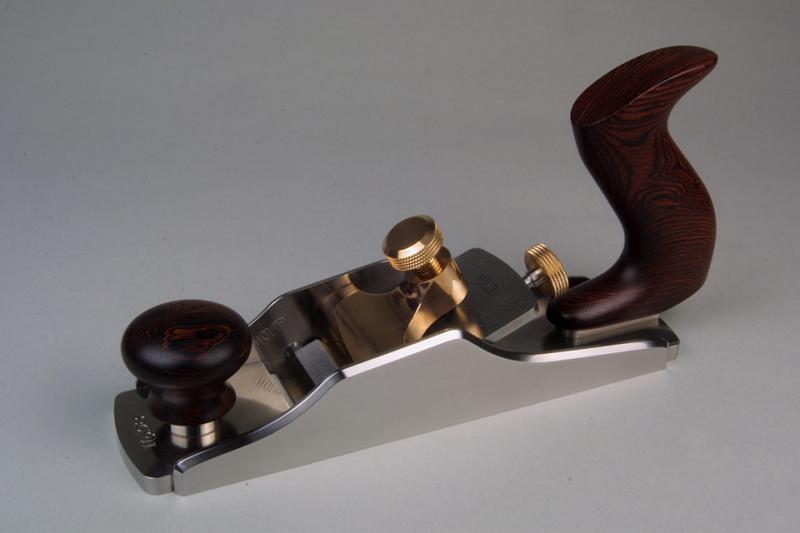

Sur celui-ci on voit bien les 90° entre la vis de bascule et celle de profondeur:





_________________
La véritable richesse, c'est apprendre.
Revenir en haut
boblag


Hors ligne

Inscrit le: 14 Sep 2017
Messages: 8
Localisation: 48

MessagePosté le: 15/09/2017 18:22:01    Sujet du message: Rabot à crémaillère Répondre en citant

Que nenni!
Il y a un "presseur" qui s'appuie sur un axe transversal. Par contre, il est vrai que la vis s'appuie sur un morceau de fer en travers de la lame, ce qui fait une pression de 2 points sur la lame.


Bob
Revenir en haut
kikeli


Hors ligne

Inscrit le: 04 Mai 2008
Messages: 1 477
Localisation: Lorraine

MessagePosté le: 15/09/2017 18:58:38    Sujet du message: Rabot à crémaillère Répondre en citant

Une photo à plat du "presseur" ?   STP .
Si je vois et comprends bien, le presseur a une rainure qui s'emboîte dans l'axe par dessous  et un "pied"
qui appuie en bas sur le fer en même temps que la vis appuie sur la plaquette ?  Système à bascule ?...Si oui, ça peut fonctionner .
Qu'en est-il à l'utilisation ?...J'ai un rabot bois vraiment tiré par les cheveux mais qui fonctionne parfaitement .
_________________
La véritable richesse, c'est apprendre.
Revenir en haut
Pierre
Modérateur Rabots

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 472
Localisation: Ile de France

MessagePosté le: 16/09/2017 02:25:07    Sujet du message: Rabot à crémaillère Répondre en citant

kikeli a écrit:
J'ai un rabot bois vraiment tiré par les cheveux mais qui fonctionne parfaitement .
T'as une photo du rabot tiré par les cheveux ?

A première vue, le rabot de Boblag fait penser à un essai de mécanicien amateur, mais il faut se méfier de ce genre d'interprétation, si pratique quand on ne sait pas. Une bonne idée serait de le faire travailler pour savoir comment il se comporte pour faire un copeau.
Revenir en haut
Visiter le site web du posteur
kikeli


Hors ligne

Inscrit le: 04 Mai 2008
Messages: 1 477
Localisation: Lorraine

MessagePosté le: 16/09/2017 08:35:43    Sujet du message: Rabot à crémaillère Répondre en citant

C'était le rabot à "couteau diviseur"  Un fer, deux sorties latérales....Il fonctionne super bien et a bien servi !


http://www.forum-outils-anciens.com/t3328-Outils-a-moulures-bis.htm?q=divis…
_________________
La véritable richesse, c'est apprendre.
Revenir en haut
boblag


Hors ligne

Inscrit le: 14 Sep 2017
Messages: 8
Localisation: 48

MessagePosté le: 16/09/2017 11:29:49    Sujet du message: Rabot à crémaillère Répondre en citant

Bonjour,


Voici les photos demandées:






et démonté:






2 éléments me font penser qu'il s'agit d'un produit manufacturé et non d'un bricolage:
- Les poignées, surtout celle de l'arrière, même cassée est a priori un modèle fait à la machine. (D'ailleurs, sa forme ne rappelle t'elle rien à personne?)
- Les crans de la crémaillère de la lame sont taillées en rendant la lame decentrée, ce qui sous entendrait que l'usinage a été réalisé sur une lame pleine et pars sur une lame standard retaillée.


Cordialementnt


Bob
Revenir en haut
boblag


Hors ligne

Inscrit le: 14 Sep 2017
Messages: 8
Localisation: 48

MessagePosté le: 16/09/2017 11:33:22    Sujet du message: Rabot à crémaillère Répondre en citant

...un dernier point:
Je n'ai pas restauré l'outil car s'il s'avérait "particulier" je ne sais pas s'il ne perdrait pas son charme en étant brossé et brillant!
La lame a une petite dent, donc il va falloir frotter un peu la pierre pour refaire un fil, mais pourquoi pas...


Bob
Revenir en haut
kikeli


Hors ligne

Inscrit le: 04 Mai 2008
Messages: 1 477
Localisation: Lorraine

MessagePosté le: 16/09/2017 11:51:14    Sujet du message: Rabot à crémaillère Répondre en citant

Comme je le pensais: Un ingénieux système de bascule à deux points de pression.
Théoriquement bien fonctionnel. On attend de beaux copeaux pour confirmer.... Embarassed
_________________
La véritable richesse, c'est apprendre.
Revenir en haut
boblag


Hors ligne

Inscrit le: 14 Sep 2017
Messages: 8
Localisation: 48

MessagePosté le: 17/09/2017 19:51:40    Sujet du message: Rabot à crémaillère Répondre en citant

Après un bon aiguisage, les copeaux sont au rendez vous!



...par contre, aucun élément me permettant de savoir si c'est un Peugeot ou autre....
Peut -on partir d'une base de datation genre 1910?
Il ya t'il des catalogues en ligne sur lesquels je pourrais chercher?


Merci
Bob
Revenir en haut
DETOUTPARTOUT


Hors ligne

Inscrit le: 09 Jan 2012
Messages: 4 545

MessagePosté le: 17/09/2017 23:31:10    Sujet du message: Rabot à crémaillère Répondre en citant

Il ne figure pas dans le catalogue PEUGEOT 1923 ...
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Revenir en haut
