Draw Gauges Osborne
Goto page: 1, 2  >

Post new topic   Reply to topic    OUTILS ANCIENS - ART POPULAIRE Forum Index -> OUTILS ANCIENS -> PARMI TOUS LES METIERS... -> Métiers du CUIR...
Previous topic :: Next topic
Author Message
Richard04


Offline

Joined: 21 Aug 2017
Posts: 30
Localisation: Saint Maime

PostPosted: 07/09/2017 22:36:24    Post subject: Draw Gauges Osborne Reply with quote

Bonsoir,
Voici ma dernière acquisition: Un coupe lanière Osborne & co

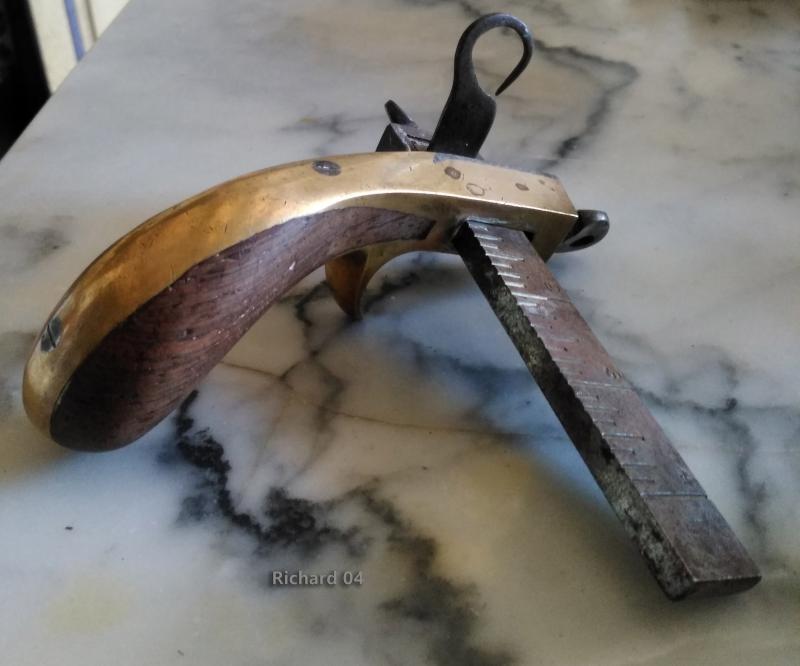

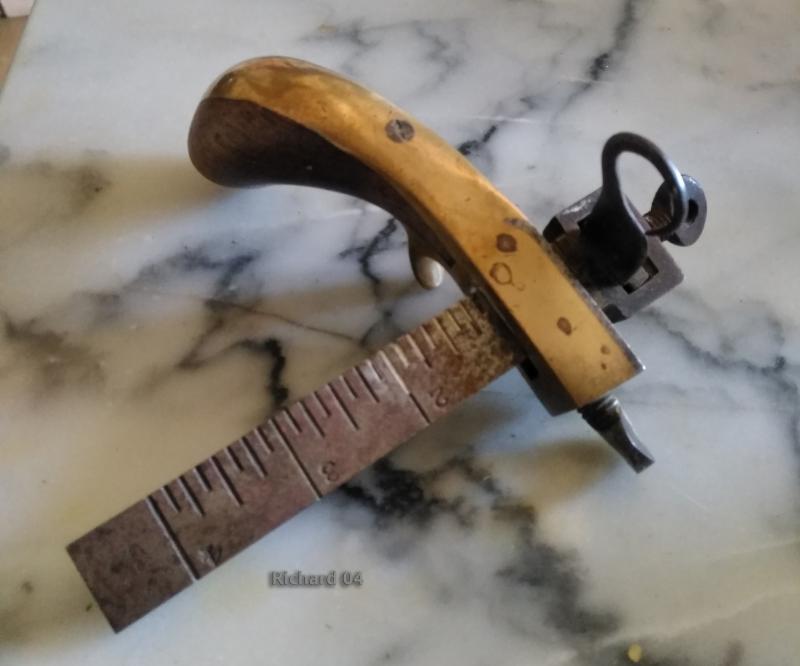

Avant

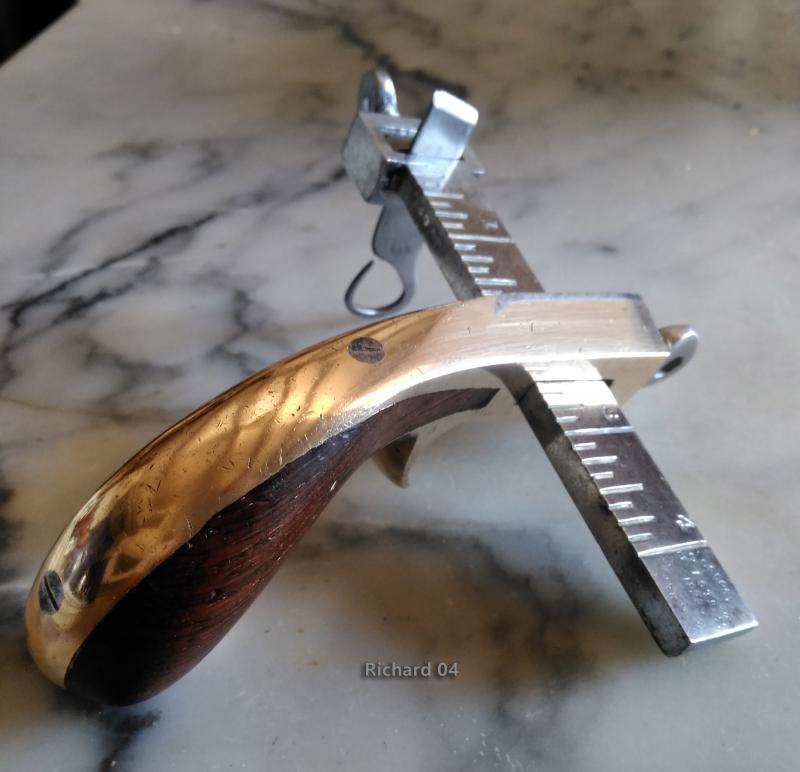

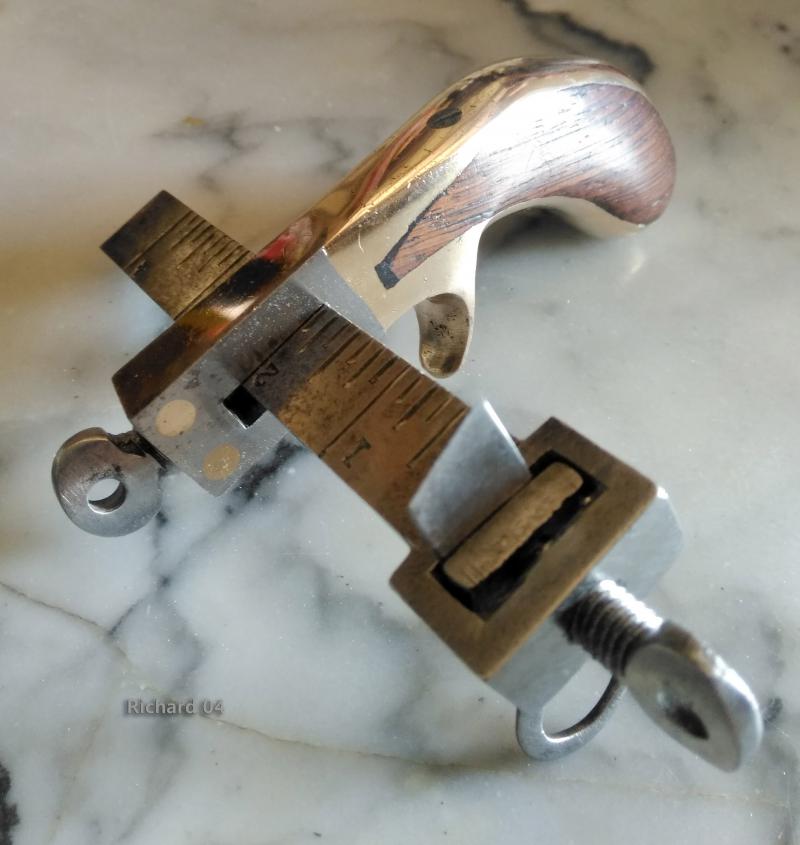

Aprés

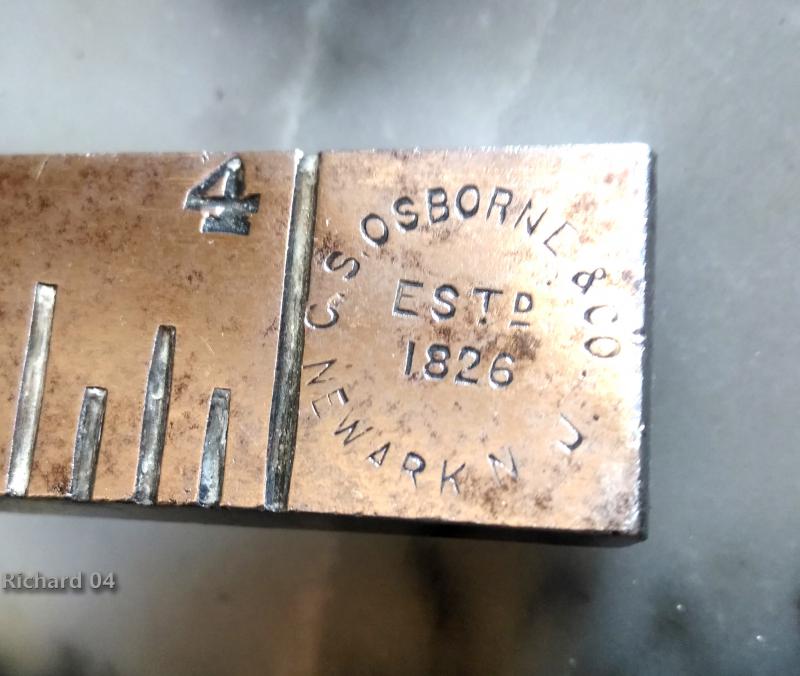

Découverte des marquages

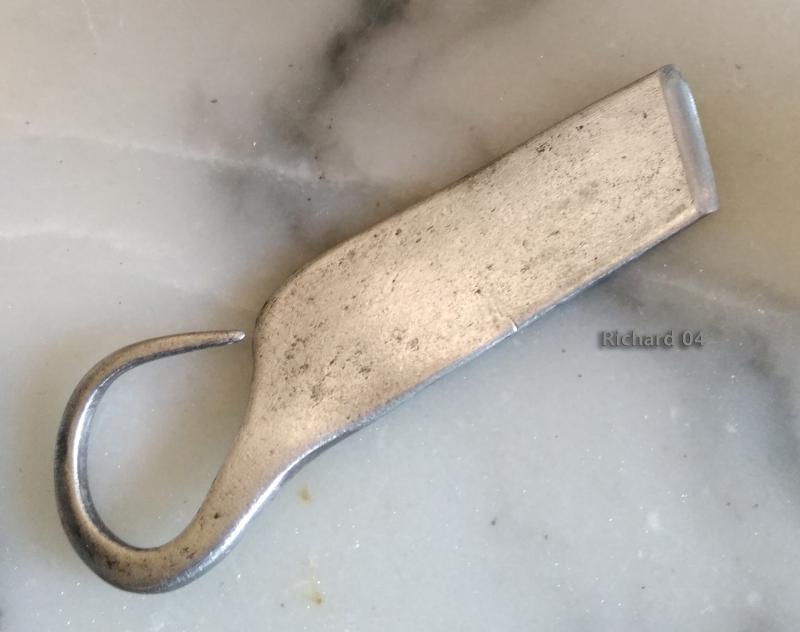

Mon soucis, c'est le tranchant. Je l'ai remis comme sur le catalogue mais il ne sert plus a rien... a mon avis ce n'est pas le bon tranchant ou alors sa position m'échappe. je pense que la partie coupante devrait être sur le grand coté de la lame. pas comme ici:



autre question,si cette jolie lame  n'est pas d'origine d'où peut elle venir?
Back to top
Publicité






PostPosted: 07/09/2017 22:36:24    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Richard04


Offline

Joined: 21 Aug 2017
Posts: 30
Localisation: Saint Maime

PostPosted: 07/09/2017 22:42:19    Post subject: Draw Gauges Osborne Reply with quote

Je le trouve dans le catalogue n° 53 d'Osborne (pas de date trouvée) mais il n'est plus dans le catalogue n° 70 de 1947 et pas non plus dans le n° 11 de (1901?)


il serait donc d'avant 1947  Very Happy




plusieurs photo du net le montre avec la lame montée à l’envers comme je l'ai reçu. serait ce un modification pour couper par dessus la pièce de cuir ou l'utiliser comme rainette??
Back to top
Dams


Offline

Joined: 01 Mar 2016
Posts: 1,092
Localisation: Gironde

PostPosted: 08/09/2017 09:37:18    Post subject: Draw Gauges Osborne Reply with quote

Bonjour Richard,

Très bel outil. Je n'ai malheureusement pas vraiment d'éléments à t'apporter.
Je suis d'accord avec toi sur le fait que l'affûtage de cette lame n'est pas correct pour couper une bande de cuir.

La lame à l'envers, donc tranchant vers le bas, ainsi que cet affûtage particulier semble aller vers l'hypothèse du trusquin (plutôt que rainette). Le trusquin fait une incision, la rainette enlève de la matière.

Se faire une telle lame n'est pas très compliqué et donc à la portée de beaucoup de gens, avec peu de matériel. Il ne te reste plus qu'à usiner une lame avec un affûtage plus proche de l'initial et ainsi tu auras un outil polyvalent Okay
_________________
Collectionne les outils du cuir.
Back to top
Visit poster’s website
Richard04


Offline

Joined: 21 Aug 2017
Posts: 30
Localisation: Saint Maime

PostPosted: 08/09/2017 11:54:29    Post subject: Draw Gauges Osborne Reply with quote

Merci Dams! En effet trusquin en plus adapté... Embarassed


Il n'y a plus qu'a!  Very Happy
Back to top
Geppetto


Online

Joined: 07 Aug 2009
Posts: 6,025
Localisation: Belgique

PostPosted: 09/09/2017 21:30:46    Post subject: Draw Gauges Osborne Reply with quote

Bonsoir

Le couteau Osborne est équipé d'une lame affûtée verticalement, un peu comme une lame de rasoir. On l'utilise en tirant, le taillant doit être vers l'arrière, vers la main, alors que le couteau mécanique s'utilise en poussant.
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"
Back to top
JadeCB


Offline

Joined: 17 Jan 2014
Posts: 838
Localisation: Dordogne

PostPosted: 18/09/2017 21:56:56    Post subject: Draw Gauges Osborne Reply with quote

Geppetto wrote:
Bonsoir

Le couteau Osborne est équipé d'une lame affûtée verticalement, un peu comme une lame de rasoir. On l'utilise en tirant, le taillant doit être vers l'arrière, vers la main, alors que le couteau mécanique s'utilise en poussant.


++++ Exact à 100%, j'en ai un. Il faut également 2 cales avec butée, 1 pour la lame et 1 pour le coulissant gradué qui me semble être manquant ici?
D'ailleurs les lames (qui sont proches de l'aspect d'une lame de cutter, voir si un morceau de ces dernières peut dépanner?) se trouvent toujours et la version "moderne" également:
http://www.csosborneleathertools.com/product_detail.php?p_id=440
https://www.google.fr/search?biw=1920&bih=963&tbm=isch&sa=1&amp…
https://www.google.fr/search?q=osborne draw gauge blade&source=lnms&amp…
_________________
Sellière, collectionneuse Blanchard, passionnée d'outils du cuir anciens. Propriétaire et amoureuse de chevaux et de chats. Pareuse de sabots équins.
Back to top
Richard04


Offline

Joined: 21 Aug 2017
Posts: 30
Localisation: Saint Maime

PostPosted: 18/09/2017 22:28:33    Post subject: Draw Gauges Osborne Reply with quote

Merci Jade, je n'avais pas vu pour la cale. donc a faire en plus de la lame car des lames d'origine ça se trouve mais entre le prix de la lame et les frais de port  Shocked  ... pour la lame de cutter c'est ce qu'il a en ce moment  Very Happy  (et qui ressemble a celle d'Osborne)


Ps: cette cale a une forme de L, il me semble comme celle de la lame mais en plus étroit...
Back to top
JadeCB


Offline

Joined: 17 Jan 2014
Posts: 838
Localisation: Dordogne

PostPosted: 19/09/2017 02:39:09    Post subject: Draw Gauges Osborne Reply with quote

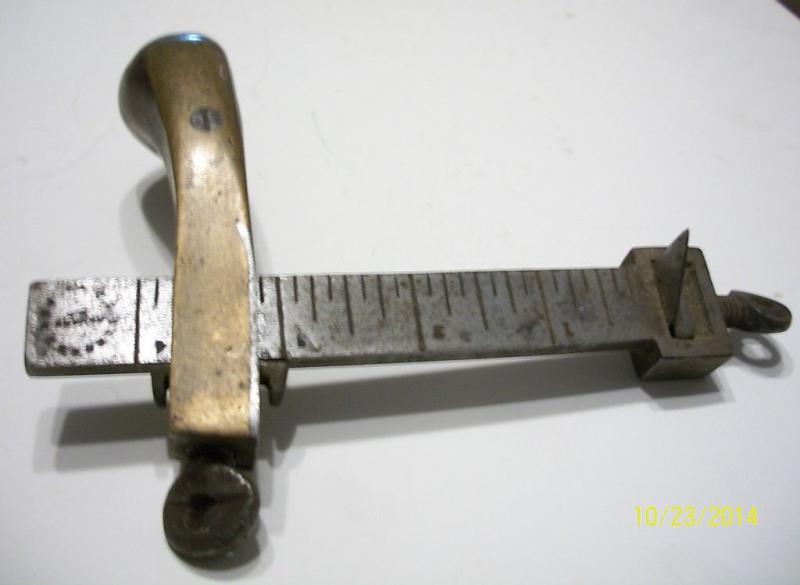

plutôt une forme de U en fait, à insérer avant la règle graduée, j'avais cette image du net pour référence, la mienne est également perdue (comme sur pas mal de modèles)... A refaire un jour dans un morceau d'acier...


_________________
Sellière, collectionneuse Blanchard, passionnée d'outils du cuir anciens. Propriétaire et amoureuse de chevaux et de chats. Pareuse de sabots équins.
Back to top
JEF


Offline

Joined: 22 Feb 2012
Posts: 10,487
Localisation: Lorraine

PostPosted: 19/09/2017 08:01:09    Post subject: Couteau mécanique à tirer Reply with quote

Geppetto wrote:
Bonsoir

Le couteau Osborne est équipé d'une lame affûtée verticalement, un peu comme une lame de rasoir. On l'utilise en tirant, le taillant doit être vers l'arrière, vers la main, alors que le couteau mécanique s'utilise en poussant.


Ah, bon ! Je n'ai jamais utilisé ces couteaux.
J'aurais dit qu'on bloquait le couteau mécanique et qu'on tirait sur le cuir ?
Et pour le Osborne, vu la forme de la poignée, on maintient le cuir et on pousse le couteau.
Si je comprends bien, j'ai tout faux ?

Je m'incline, c'est vous les professionnels.
Merci de confirmer quand même le mode d'utilisation de ces couteaux pour que j'intègre bien le procès.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)


Last edited by JEF on 14/07/2018 19:52:52; edited 1 time in total
Back to top
Richard04


Offline

Joined: 21 Aug 2017
Posts: 30
Localisation: Saint Maime

PostPosted: 19/09/2017 08:27:53    Post subject: Draw Gauges Osborne Reply with quote

voici une p'tite vidéo montrant le mode d'emploi:
https://www.youtube.com/watch?v=ZdF8d-H5x38



En U donc pour la cale, merci Jade. Okay
Back to top
JadeCB


Offline

Joined: 17 Jan 2014
Posts: 838
Localisation: Dordogne

PostPosted: 19/09/2017 11:03:07    Post subject: Draw Gauges Osborne Reply with quote

Jef: on pousse sur le couteau mécanique, comme sur les scies françaises....
http://www.dailymotion.com/video/xrp4g7
On tire sur le couteau à bande pistolet style Osborne, comme sur les scies japonaises...
et ça fonctionne mieux.
Pour les scies à bois, c'est pareil, vive les scies japonaises! Couper en tirant permet une finesse de lame (et donc + de précision) non négligeable, qui se plierait si on poussait.. Donc pour les outils coupants c'est un point important.
Seul bémol concernant le couteau à bande pistolet ou européen, c'est que comme le dit l'américain de la vidéo, si t'es gaucher, faut apprendre à utiliser certains outils conçus pour droitier.
Mais à part la forme de la crosse qui du coup aurait le renflement sur le côté externe et non plus calé dans la paume de la main, on peut au moins inverser le sens de la barre graduée sur la version Osborne et le sens de la lame... C'est un sacré + par rapport à "nos" versions européennes Very Happy . C'est sans doute un peu moins confortable en main, mais bon...
_________________
Sellière, collectionneuse Blanchard, passionnée d'outils du cuir anciens. Propriétaire et amoureuse de chevaux et de chats. Pareuse de sabots équins.
Back to top
Geppetto


Online

Joined: 07 Aug 2009
Posts: 6,025
Localisation: Belgique

PostPosted: 19/09/2017 16:32:43    Post subject: Draw Gauges Osborne Reply with quote

Bonjour

Lors d'une foire aux antiquaires à Ciney, je vois un manche d'Osborne dans une vitrine , parmi des armes à feu. L'antiquaire me dit que c'est un gabarit pour copier des manches de pistolets anciens, qui lui avait été vendu par une vieille dame. Il insistait tellement que j'ai du laisser tomber la discussion. C'était peut-être plus vendable avec cette dénomination.
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"
Back to top
JadeCB


Offline

Joined: 17 Jan 2014
Posts: 838
Localisation: Dordogne

PostPosted: 19/09/2017 18:47:29    Post subject: Draw Gauges Osborne Reply with quote

pff Laughing c'est clair, parfois discuter avec les co.s, c'est les instruire... Cool
_________________
Sellière, collectionneuse Blanchard, passionnée d'outils du cuir anciens. Propriétaire et amoureuse de chevaux et de chats. Pareuse de sabots équins.
Back to top
JEF


Offline

Joined: 22 Feb 2012
Posts: 10,487
Localisation: Lorraine

PostPosted: 19/09/2017 20:24:20    Post subject: Draw Gauges Osborne Reply with quote

Merci, JadeCB et Richard04 bien enregistré....les vidéos sont parfaites.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Back to top
Richard04


Offline

Joined: 21 Aug 2017
Posts: 30
Localisation: Saint Maime

PostPosted: 19/09/2017 20:35:21    Post subject: Draw Gauges Osborne Reply with quote

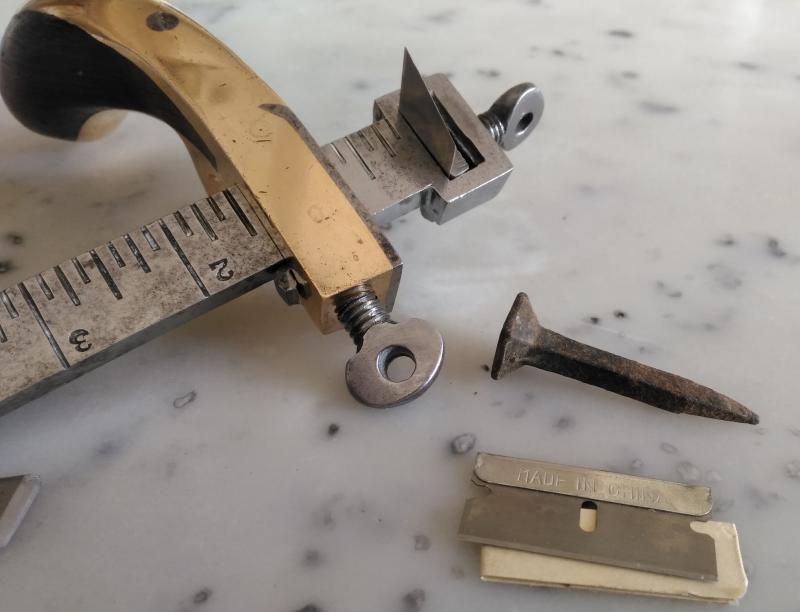

Et le re voila avec une cale et une lame adaptée, le clou et la lame de cutter sont les matières premières utilisées.
