MessagePosté le: 30/07/2017 19:59:39    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

Bonjour à tous,
Je reste perplexe quant à ce bel outil chiné ce matin sur une petite brocante alsacienne.

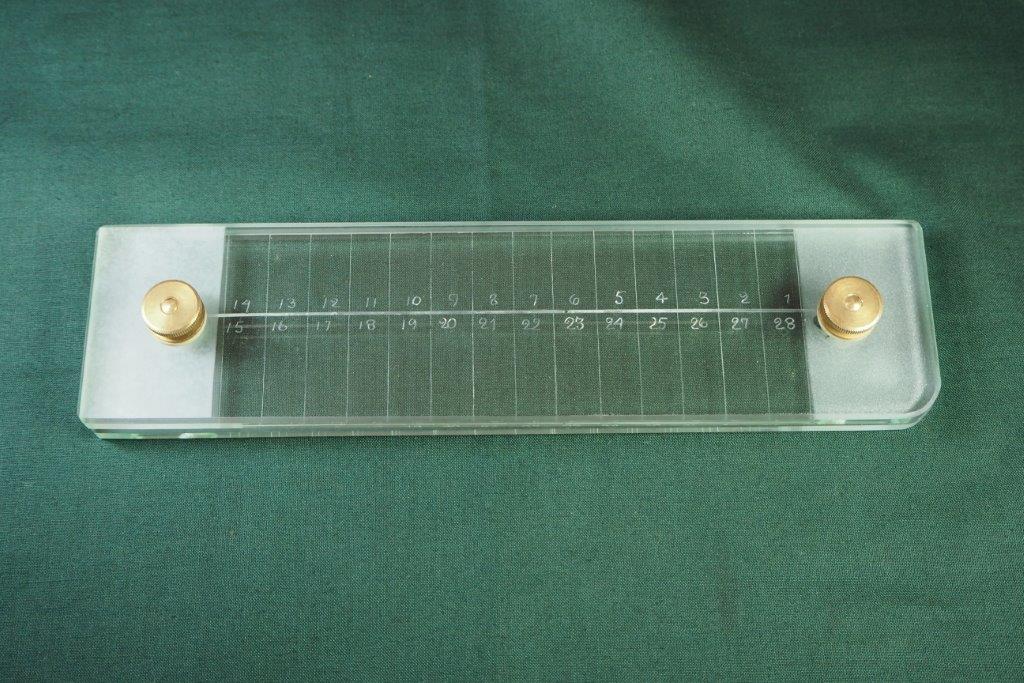

Il est constitué de deux plaquettes de verre :  22 cm de longueur, 5,5 cm de largeur, 0,6 cm d'épaisseur, maintenues par deux vis et bloquées par deux écrous moletés.

Toutes les arêtes de ces plaquettes sont joliment biseautées.

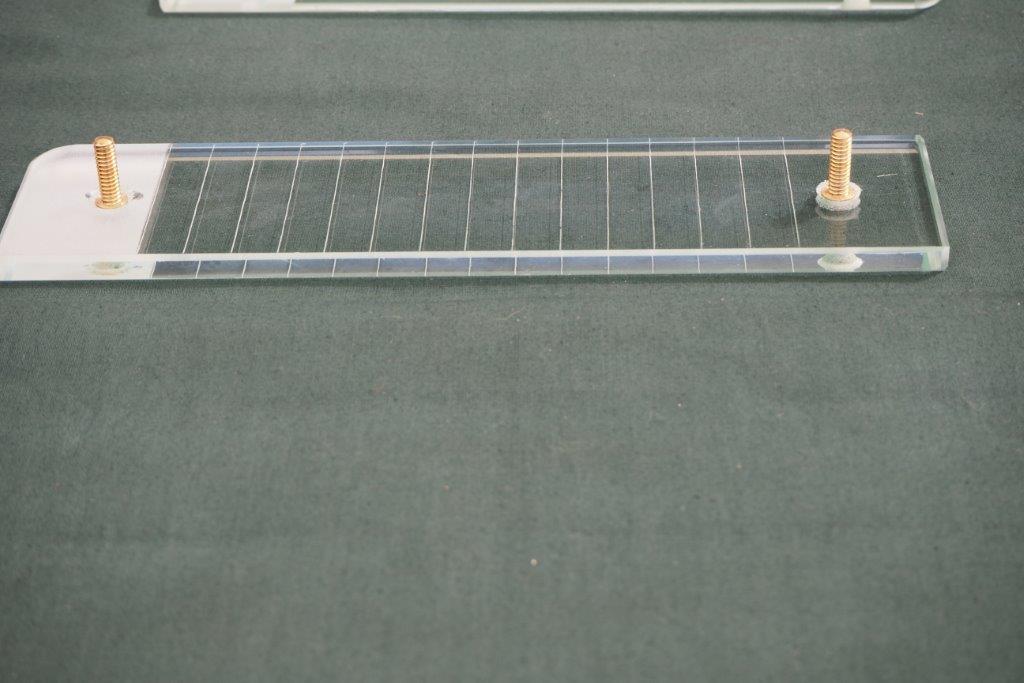

La plaquette "inférieure" reçoit deux vis laitonnées et est pourvue de 13 traits gravés qui délimitent donc 14 bandes.

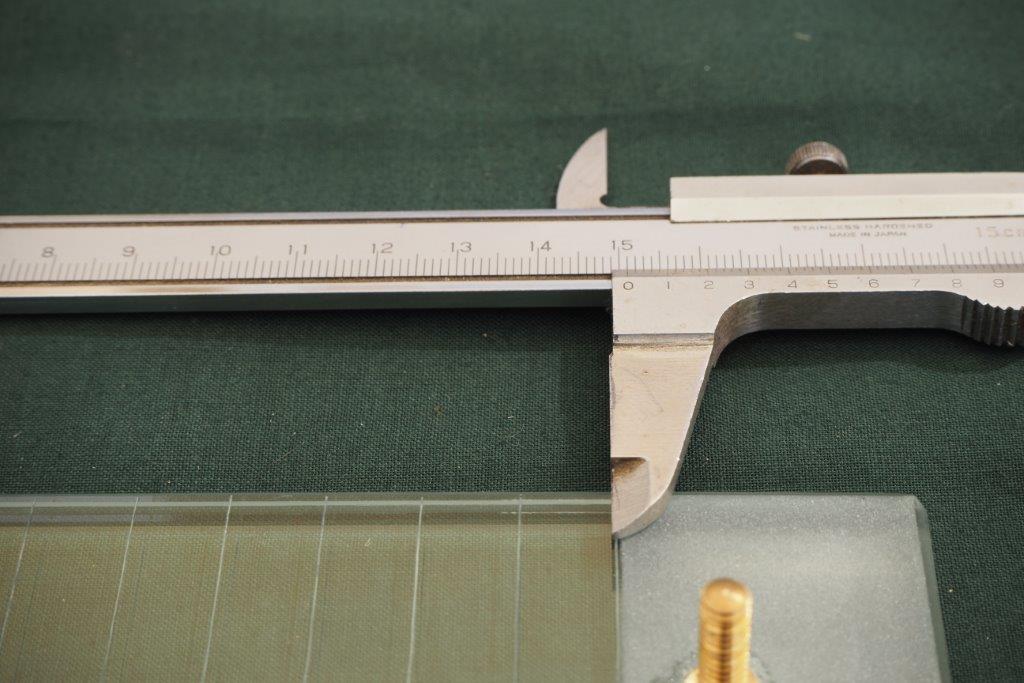

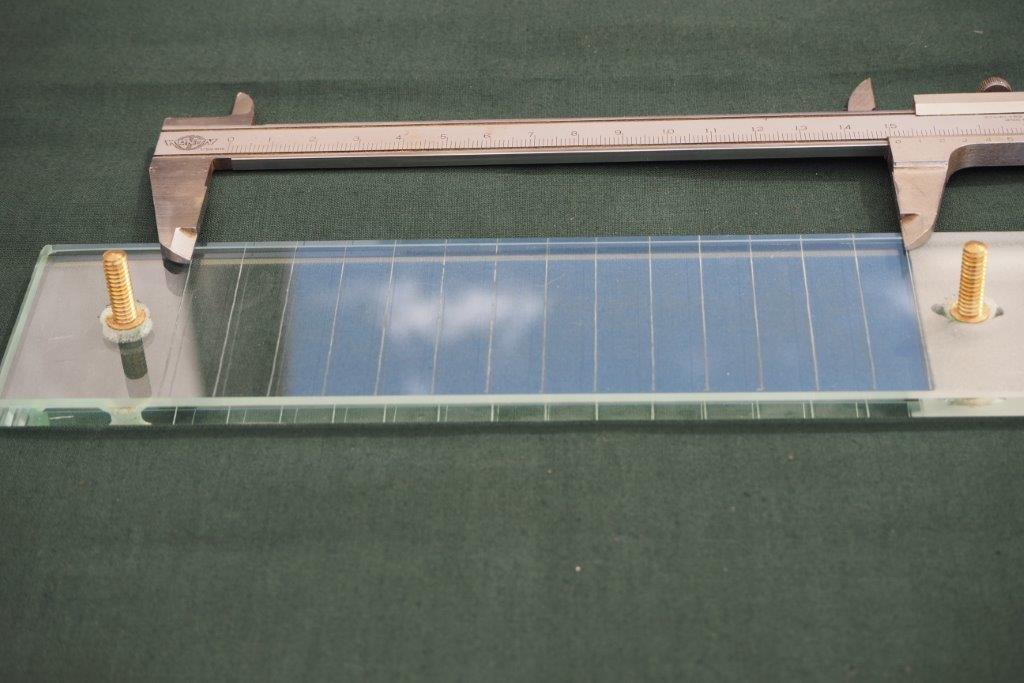

Les traits sont distants de 1,08 cm, les 14 bandes font donc 15,1 cm environ.

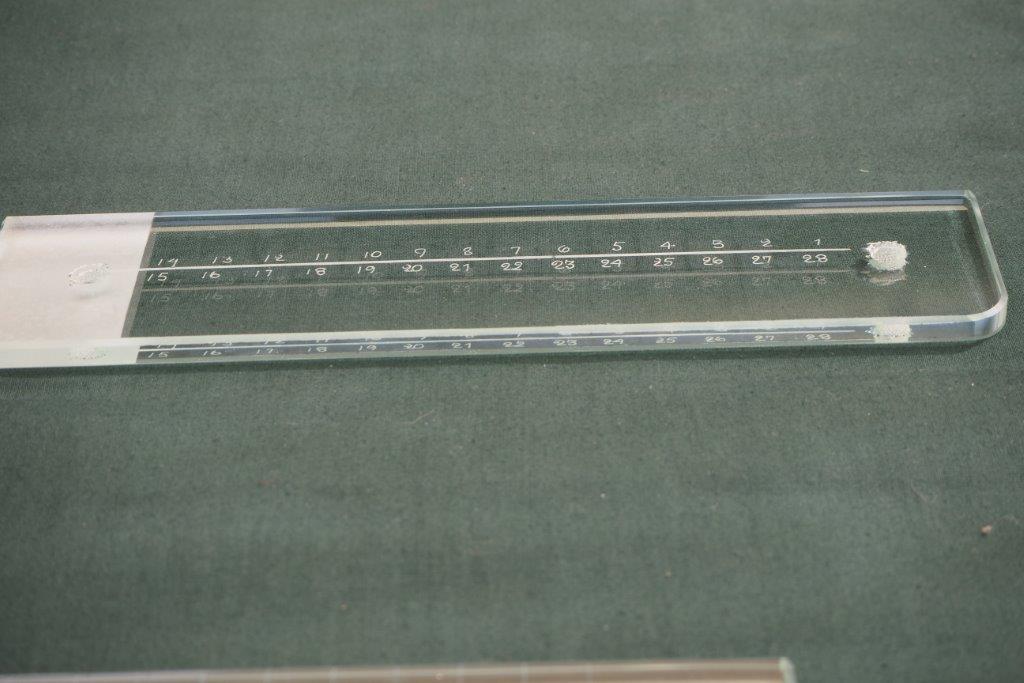

La plaquette supérieure, qui est percée de deux trous, comporte des graduations gravées elles aussi de 1 à 14 en partant de la droite sur la partie supérieure et de 15 à 28 en partant de la gauche sur la partie inférieure.






Lorsque les écrous en laiton sont desserrés, il est donc possible de "glisser" quelque "chose" entre les deux plaques. Si la "chose" en question est transparente, on pourra donc voir à la fois les traits de la plaque inférieure et les chiffres de la plaque supérieure. Mais si la "chose" est opaque, on ne verra plus les traits de la plaque inférieure.

Merci de votre aide...
_________________
Stéphane
_____________________________________

C'est en forgeant que l'on devient forgeron.
Et c'est en sciant que Léonard devint scie.
_____________________________________
Revenir en haut
Publicité






MessagePosté le: 30/07/2017 19:59:39    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
floyd


Hors ligne

Inscrit le: 22 Avr 2009
Messages: 7 663
Localisation: LE MANS

MessagePosté le: 30/07/2017 20:26:25    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

Remarquable présentation de l'objet!   Okay


Jamais vu.
Quelle serait l'épaisseur maximale de la "feuille" susceptible d'être glissée entre les deux lames de verre?


Sans prendre trop de risques, je vois cet objet dans un laboratoire, scientifique ou d'usine, pour faciliter le dénombrement.
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Revenir en haut
Stéphane


Hors ligne

Inscrit le: 17 Avr 2009
Messages: 224
Localisation: Strasbourg

MessagePosté le: 30/07/2017 20:53:58    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

Bonsoir floyd,

Merci de ta réponse, si l'on veut que les écrous moletés "mordent" sur au moins un tour et demi de pas de vis, les deux plaques de verre se trouvent au maximum écartées de 5 mm environ.

Bonne soirée

PS, Comme on peut le voir sur les photos, chacune des deux plaques possède un "coin" arrondi, ce qui fait office de détrompeur pour le remontage...
Je continue à chercher sur "la toile", mais je n'ai toujours aucune piste...
_________________
Stéphane
_____________________________________

C'est en forgeant que l'on devient forgeron.
Et c'est en sciant que Léonard devint scie.
_____________________________________
Revenir en haut
DETOUTPARTOUT


Hors ligne

Inscrit le: 09 Jan 2012
Messages: 4 545

MessagePosté le: 30/07/2017 22:14:29    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

Les bords biseautés agissent comme des prismes ?

Les chiffres très irréguliers ont été gravés à main levée ...
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Revenir en haut
mégis


Hors ligne

Inscrit le: 10 Mar 2016
Messages: 1 054
Localisation: quercy

MessagePosté le: 30/07/2017 23:01:37    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

plaquettes de laboratoire pour observation au microscope
Revenir en haut
floyd


Hors ligne

Inscrit le: 22 Avr 2009
Messages: 7 663
Localisation: LE MANS

MessagePosté le: 30/07/2017 23:16:19    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

je ne crois pas, ce serait trop grand pour une observation au microscope.


La gravure manuelle des chiffres, fait penser à un ustensile fabriqué spécialement pour un travail, … un travail de recherche très spécifique.
On a probablement affaire à une ustensile unique sinon à un prototype, particulièrement bien fait.


une piste:

_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Revenir en haut
DETOUTPARTOUT


Hors ligne

Inscrit le: 09 Jan 2012
Messages: 4 545

MessagePosté le: 31/07/2017 00:37:59    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

Au microscope non , à la loupe binoculaire ? OUI .
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Revenir en haut
bruno


Hors ligne

Inscrit le: 29 Juil 2014
Messages: 185
Localisation: bergerac

MessagePosté le: 31/07/2017 09:31:38    Sujet du message: Photo Répondre en citant

Cela me rappelle une règle à marger une insolation en labo photo aregentique , on peut y placer le papier avec des bandes avant d'insoler .
En tous cas l'état du laiton laisse penser que ce n'est pas un instrument très vieux ... à suivre
Revenir en haut
Stéphane


Hors ligne

Inscrit le: 17 Avr 2009
Messages: 224
Localisation: Strasbourg

MessagePosté le: 31/07/2017 22:02:45    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

Bonjour à tous, et merci de vos remarques.

@ DETOUTPARTOUT: Non, les bords biseautés ne peuvent pas faire office de prisme lorsque l'on regarde l'objet par dessus.

@ mégis : non, comme l'ont signalé floyd et DETOUTPARTOUT, l'objet est trop grand pour être posé sur la platine d'un microscope. De plus, le grossissement minimal d'un microscope est de l'ordre de 20 fois (oculaires fois 10 et objectif fois 2) le champ couvert serait très petit et ne permettrait pas de distinguer 2 traits de l'objet. On peut envisager l'utilisation d'une loupe (binoculaire ou monoculaire) ou d'un compte fil pour aider, mais pas d'un microscope.

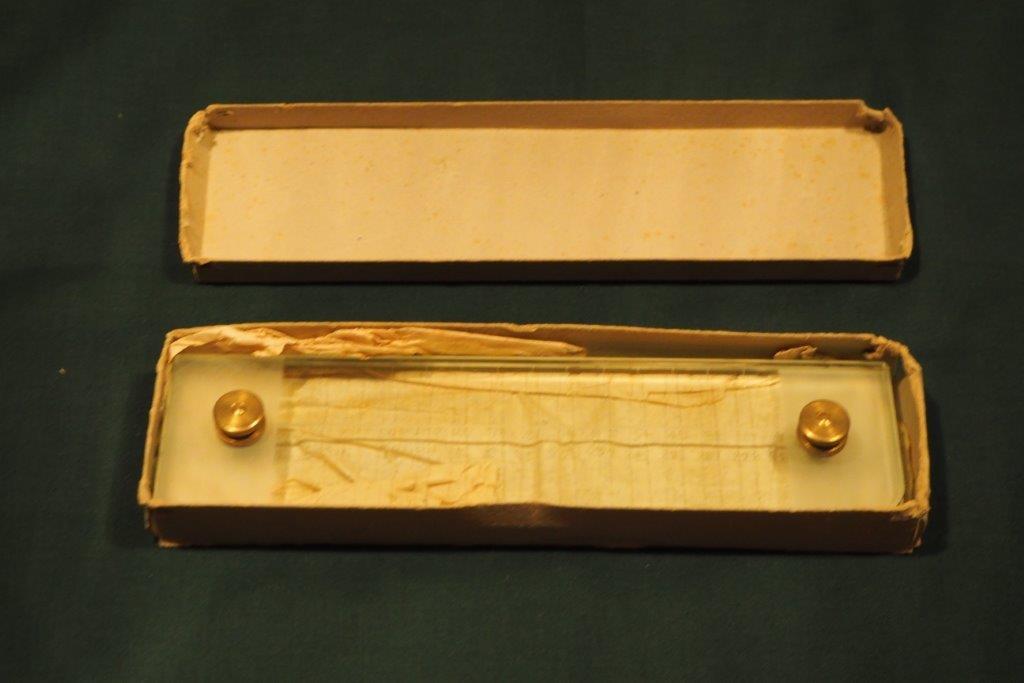

@ floyd: J'ai acheté cet outil dans une petite boîte en carton, parfaitement ajustée à sa forme (voir la photo jointe). Donc l'idée d'un objet unique, ou d'un prototype ne me semble pas envisageable...

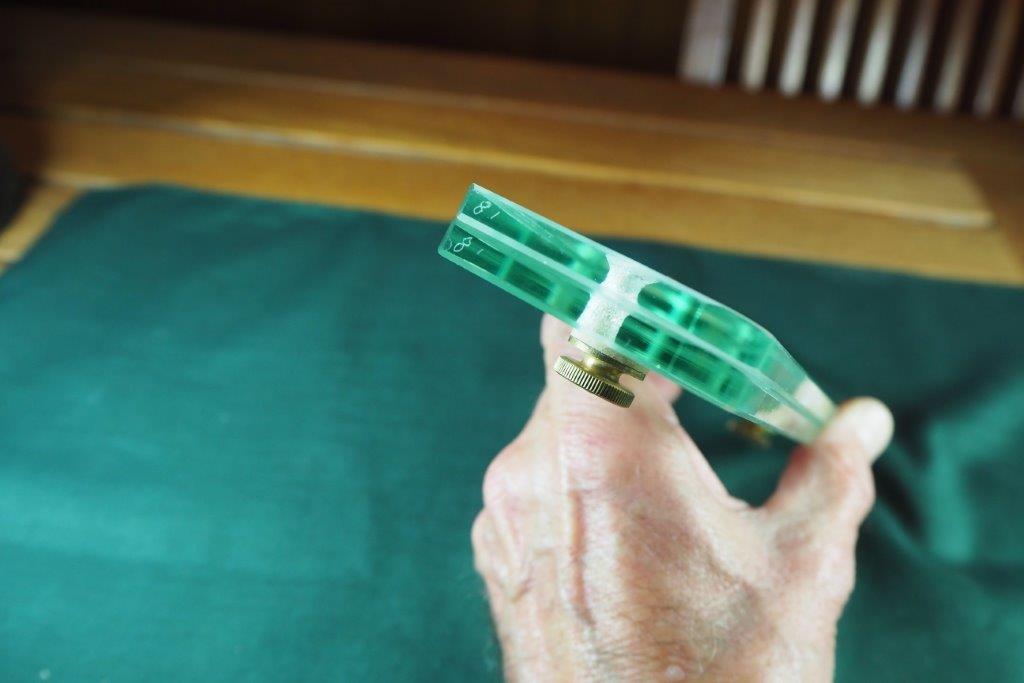

Autre information: Je viens de découvrir que chacune des deux plaquettes de verre possède une gravure très fine sur une tranche, on peux lire: 8 / ou 8 '







Encore merci de votre aide...
_________________
Stéphane
_____________________________________

C'est en forgeant que l'on devient forgeron.
Et c'est en sciant que Léonard devint scie.
_____________________________________
Revenir en haut
vacquie


Hors ligne

Inscrit le: 01 Mai 2017
Messages: 152
Localisation: France 82

MessagePosté le: 31/07/2017 22:24:59    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

Pour comparer l'évolution de différentes cultures de moisissures, bactéries ou autres suivant le milieu.
Support en papier buvard ou filtre, dépôt d'une goutte de milieu (acide, sucré,...) par case puis ensemencement. Après on attend et on regarde...
La marque 8/ pour ne pas mélanger les plaques appariées.
_________________
-marc-
Revenir en haut
vacquie


Hors ligne

Inscrit le: 01 Mai 2017
Messages: 152
Localisation: France 82

MessagePosté le: 31/07/2017 22:28:15    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

Si la bande de papier est plus étroite que la plaque, on peut facilement viser dans les cases. Les numéros servent alors à identifier les différents milieux...
_________________
-marc-
Revenir en haut
floyd


Hors ligne

Inscrit le: 22 Avr 2009
Messages: 7 663
Localisation: LE MANS

MessagePosté le: 31/07/2017 22:32:07    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

 Le façonnage du verre mérite bien un cartonnage lui aussi sur mesure; un artisanat devenu rare sans doute, mais à l'époque de la création de l'ustensile, on savait faire.


8' ou 8 in ou huit pouces font 20,32 cm. mais à priori ça ne colle pas avec la longueur des verres.
L'idée de vacquie conduit à penser qu'il aurait existé au moins 8 exemplaires de cet ustensile. Possible… Wink
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Revenir en haut
Stéphane


Hors ligne

Inscrit le: 17 Avr 2009
Messages: 224
Localisation: Strasbourg

MessagePosté le: 01/08/2017 17:06:05    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

@ bruno : Peux-tu en dire plus sur cette technique d'insolation ?

@ vacquie : l'idée est bonne, mais ces deux plaquettes sont vraiment très très loin de toutes les cellules ou grilles de comptage que j'ai pu voir et même utiliser en près de 40 ans de laboratoire.

On continue à chercher...
_________________
Stéphane
_____________________________________

C'est en forgeant que l'on devient forgeron.
Et c'est en sciant que Léonard devint scie.
_____________________________________
Revenir en haut
vacquie


Hors ligne

Inscrit le: 01 Mai 2017
Messages: 152
Localisation: France 82

MessagePosté le: 01/08/2017 20:09:03    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

Le sens de la numérotation est curieux, de droite à gauche pour commencer.
Peut être un clin d œil de nos amis anglais...


pour moi, ce n'est pas un appareil de mesure, mais un appareil qui sert à comparer le "contenu" des différentes cases.


Ou bien à stabiliser quelque chose pour permettre une observation - pour faire un cours par exemple...  les plaques de verre servant alors de protection.


Bonne soirée.
_________________
-marc-
Revenir en haut
Stéphane


Hors ligne

Inscrit le: 17 Avr 2009
Messages: 224
Localisation: Strasbourg

MessagePosté le: 08/09/2017 19:03:45    Sujet du message: Plaques de verre pour mesurer quoi ??? Répondre en citant

Bonjour à tous,
Je fais remonter cette demande...Les vacances sont finies et certains n'ont pas eu l'occasion de la lire...
J'ai continué mes recherches et... Rien de rien... Mais je ne désespère pas !

Stéphane
