MessagePosté le: 24/07/2017 16:38:58    Sujet du message: [Resolu] Aide pour compas à rondelles Blanchard Répondre en citant

Bonjour à tous,

Je fais appel à vous car je suis en plein doute sur un compas à rondelles. J'ai besoin de vos avis.

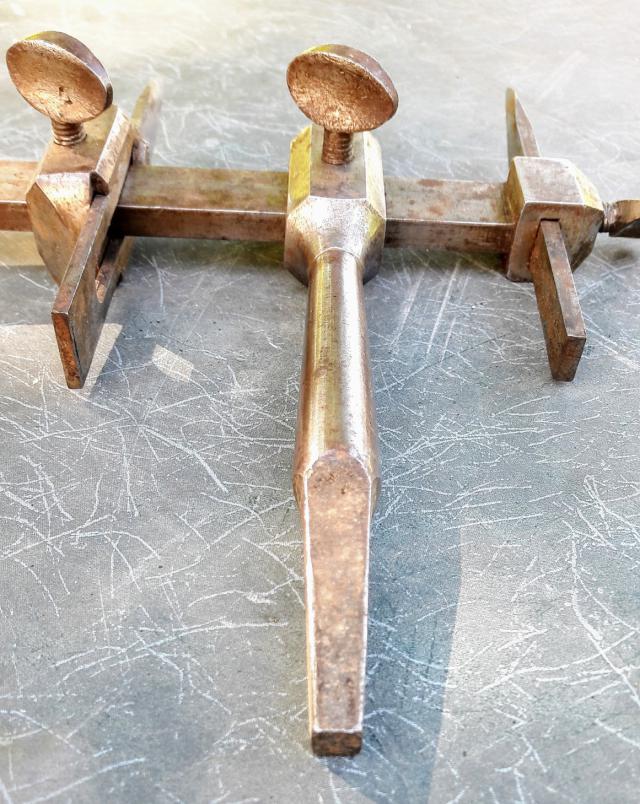

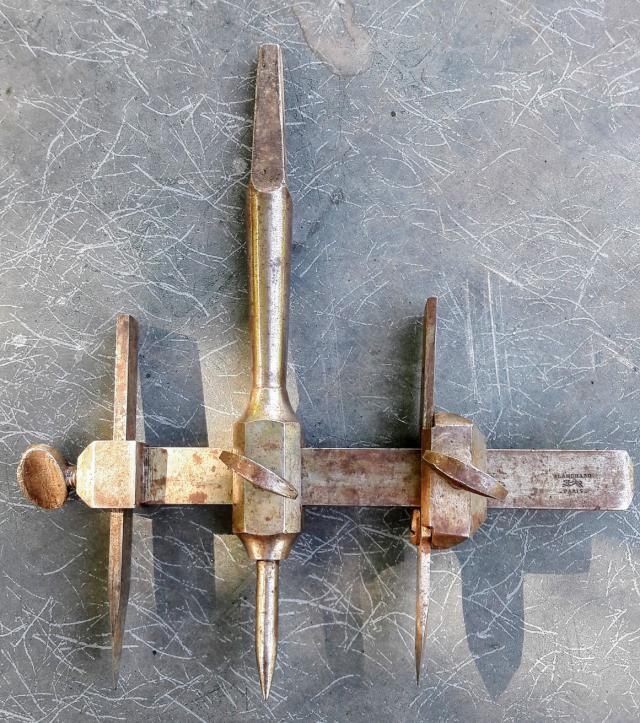

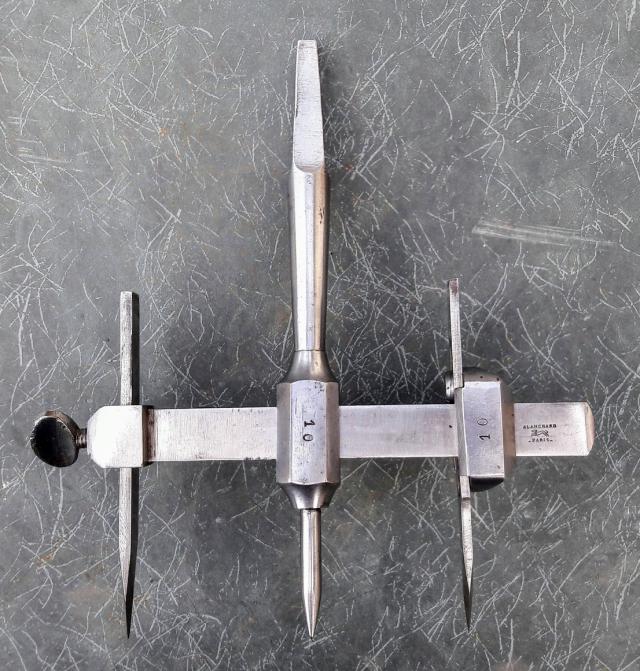

J'ai ce compas Blanchard sans manche.

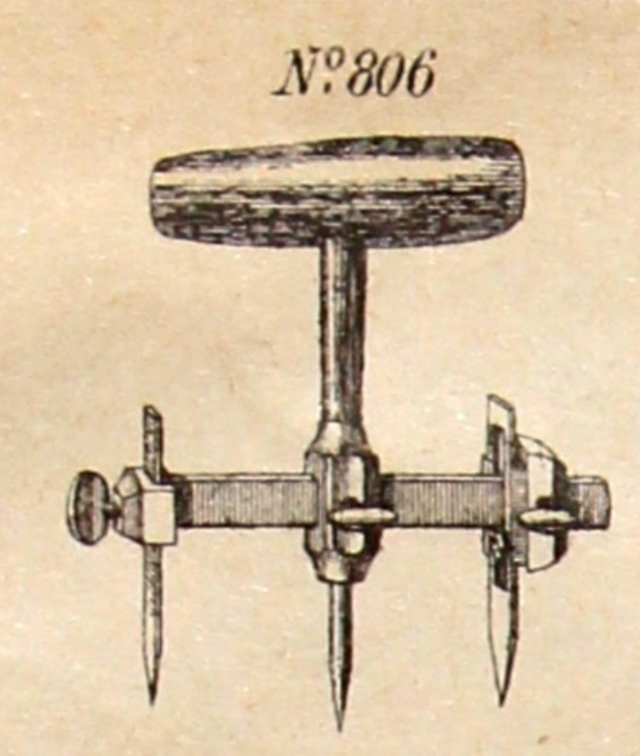

Dans les catalogues Blanchard, ce compas est représenté avec un manche.



Je m'étais donc mis en tête de lui fabriquer un manche en bois de cerf. Mais certains détails m'intriguent :
- le fait que le compas semble ne jamais avoir été emmanché.

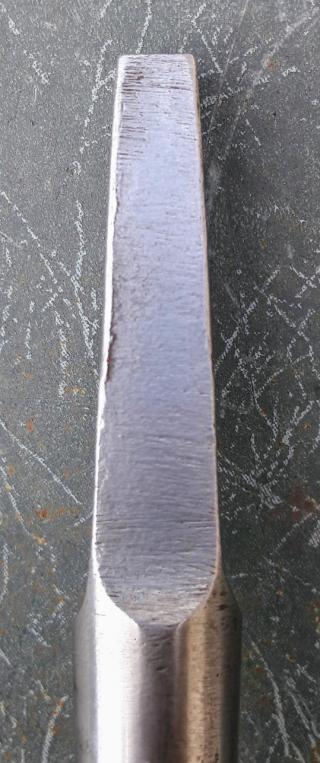

- le départ de la soie n'est pas comme les autres compas que j'ai en ma possession. Et cet usinage ne me semble pas adapté pour un emmanchement.

Ex sur un autre compas Blanchard :





Ceux qui possèdent ce modèle de compas à rondelles Blanchard, pourriez-vous regarder l'usinage du départ de soie ? Et idéalement me faire des photos du manche et du rivetage de la soie ? Ou alors témoigner que vous avez aussi ce genre de compas mais sans manche.

Jef avec qui j'ai discuté en privé de ce compas a émis l'hypothèse d'un compas avec un manche amovible. Pourquoi pas ! D'autant qu'il existe des compas à rondelles à fixer sur un villebrequin. Aucune trace d'un tel modèle chez Blanchard, mais nous ne pouvons pas exclure les commandes spéciales.

En espérant avoir vos témoignages pour m'aider. Merci.

Damien
_________________
Collectionne les outils du cuir.


Dernière édition par Dams le 08/08/2017 20:31:57; édité 1 fois
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: 24/07/2017 16:38:58    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
floyd


Hors ligne

Inscrit le: 22 Avr 2009
Messages: 7 589
Localisation: LE MANS

MessagePosté le: 24/07/2017 16:47:56    Sujet du message: [Resolu] Aide pour compas à rondelles Blanchard Répondre en citant

Cette queue semble adaptée au serrage dans un vilebrequin, ça ne fait pas de doute pour moi.
Sur le cliché en gros plan, la flèche rouge semble indiquer des crevasses, comme il en apparait parfois sur des soudures à l'arc médiocres.
On aurait donc là une "amélioration" productiviste…  Wink
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Revenir en haut
Dams


En ligne

Inscrit le: 01 Mar 2016
Messages: 662
Localisation: Gironde

MessagePosté le: 24/07/2017 17:38:08    Sujet du message: [Resolu] Aide pour compas à rondelles Blanchard Répondre en citant

Bonjour Floyd,

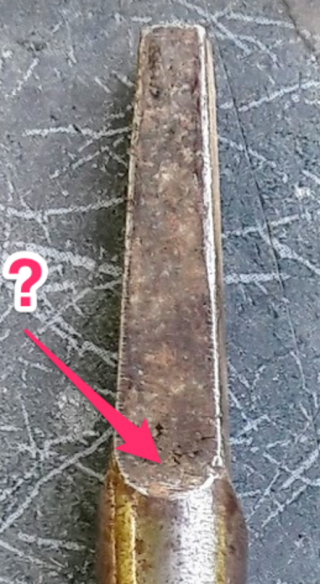

Merci pour ce retour. La flèche rouge était simplement là pour montrer ce que j'appelais "départ de soie".
Je viens de nettoyer le compas, et pour moi il n'y a pas de trace de soudure. C'était plutôt de la saleté.




_________________
Collectionne les outils du cuir.
Revenir en haut
Visiter le site web du posteur
JEF


En ligne

Inscrit le: 22 Fév 2012
Messages: 7 673
Localisation: Lorraine

MessagePosté le: 24/07/2017 17:51:19    Sujet du message: [Resolu] Aide pour compas à rondelles Blanchard Répondre en citant

J'avais pensé à une poignée amovible dans le style des poignées de tarières, avec un trou carré conique.
L'idée du vilebrequin est tout à possible aussi, mais alors vilebrequin ancien avec emmanchement type mèches à bois ancienne du même type.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
MICHEL66


En ligne

Inscrit le: 01 Jan 2010
Messages: 8 255
Localisation: Catalogne

MessagePosté le: 24/07/2017 20:57:55    Sujet du message: [Resolu] Aide pour compas à rondelles Blanchard Répondre en citant


  http://www.forum-outils-anciens.com/p126717.htm
_________________
"Sage est celui qui sait que chacun peut lui apporter quelque chose"
Revenir en haut
Visiter le site web du posteur
Dams


En ligne

Inscrit le: 01 Mar 2016
Messages: 662
Localisation: Gironde

MessagePosté le: 25/07/2017 12:05:12    Sujet du message: [Resolu] Aide pour compas à rondelles Blanchard Répondre en citant

Bonjour Michel,

Merci pour ce rappel, pourtant pas si lointain. L'embout présenté par Spaa est semblable à celui de mon compas.

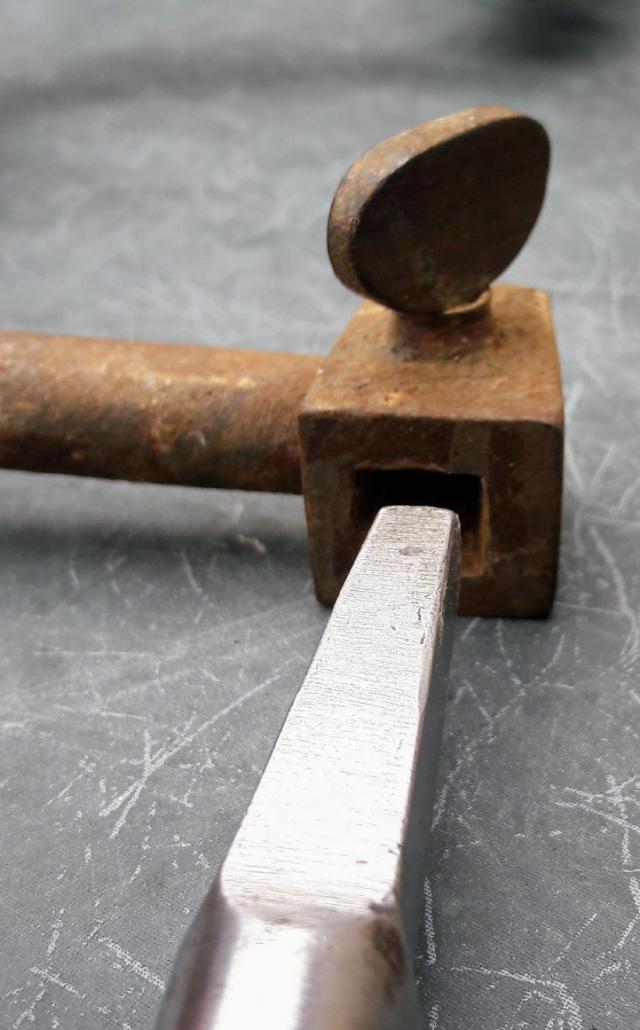

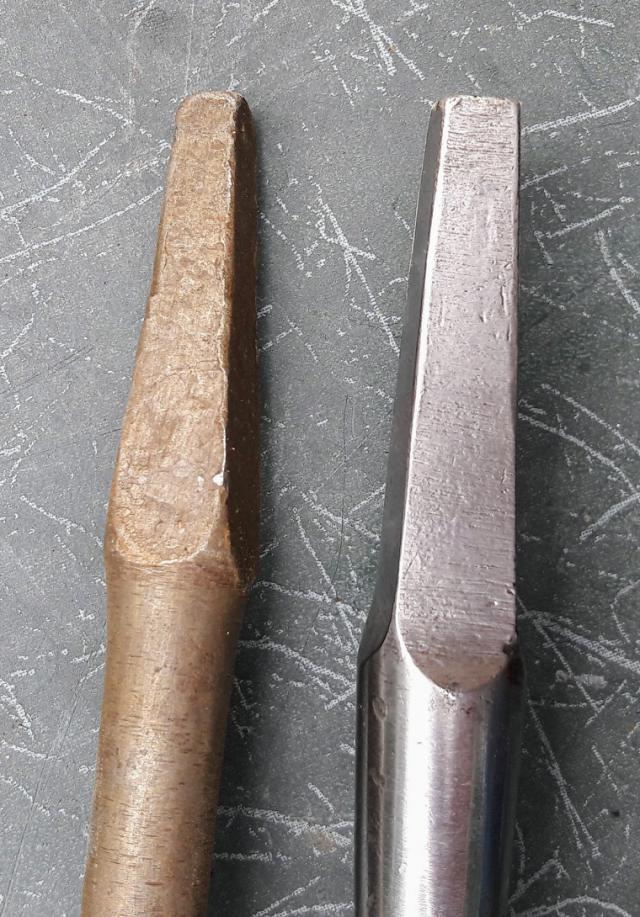

J'ai également pu faire la comparaison avec une mèche et le vilebrequin. Le compas ne rentre pas très bien dans ce vilebrequin, mais tout correspond : profil de l'embout, longueur...





Il me semble qu'il n'y a plus vraiment de doute dans ce cas et qu'il s'agit bien d'un compas à fixer sur un vilebrequin.
Je suis aussi rassuré de voir que j'ai eu raison de me poser des questions avant de faire n'importe quoi.

Damien
_________________
Collectionne les outils du cuir.
Revenir en haut
Visiter le site web du posteur
Geppetto


Hors ligne

Inscrit le: 07 Aoû 2009
Messages: 5 271
Localisation: Belgique

MessagePosté le: 25/07/2017 14:54:02    Sujet du message: [Resolu] Aide pour compas à rondelles Blanchard Répondre en citant

Bonjour

N'ayant pas de compas de ce modèle, je ne peux pas t'aider.
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"
Revenir en haut
Dams


En ligne

Inscrit le: 01 Mar 2016
Messages: 662
Localisation: Gironde

MessagePosté le: 08/08/2017 20:31:39    Sujet du message: [Resolu] Aide pour compas à rondelles Blanchard Répondre en citant

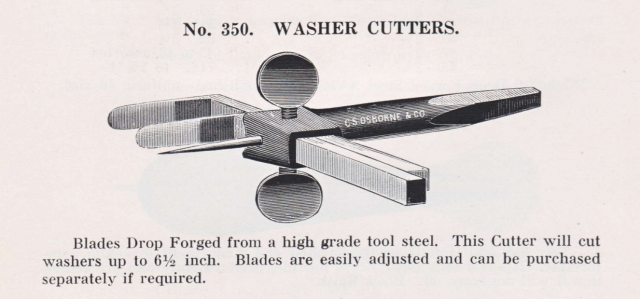

Illustration provenant d'un catalogue Osborne.



Pour moi il n'y a plus de doute, je vais marqué le sujet comme résolu.
_________________
Collectionne les outils du cuir.
Revenir en haut
Visiter le site web du posteur
Billman


Hors ligne

Inscrit le: 24 Fév 2010
Messages: 9 247
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

MessagePosté le: 12/08/2017 13:54:37    Sujet du message: [Resolu] Aide pour compas à rondelles Blanchard Répondre en citant

Certainement pour usage avec un vilbrequin...





Même qu'un version integrale...

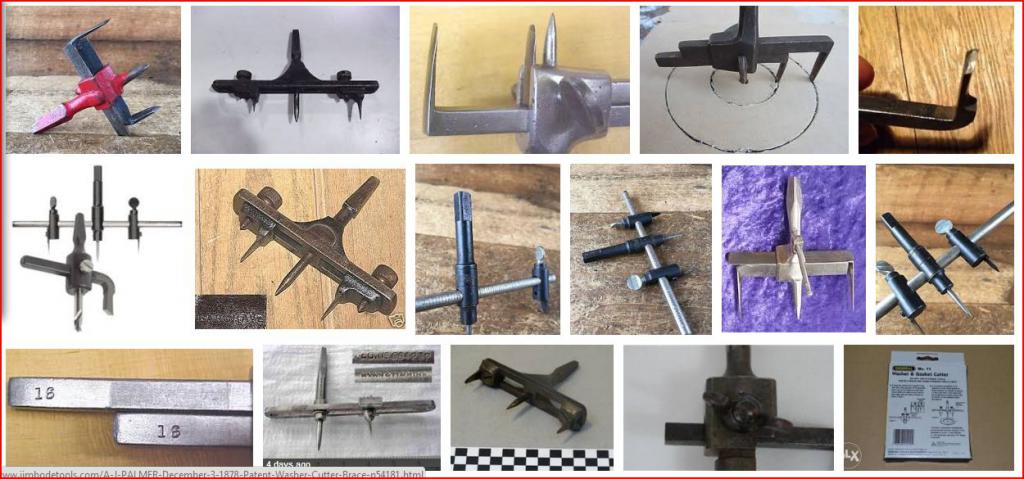

Dit en anglais 'washer cutter'


A noter le version de Michel66, c'est possible un 'tank cutter' - c'est à dire à percer les trous dans un cisterne...
