tablette de mesure


Poster un nouveau sujet   Répondre au sujet    OUTILS ANCIENS - ART POPULAIRE Index du Forum -> OUTILS ANCIENS -> VOUS AVEZ UN PROBLEME D'IDENTIFICATION D'OUTIL ?
Sujet précédent :: Sujet suivant
Auteur Message
vacquie


Hors ligne

Inscrit le: 01 Mai 2017
Messages: 219
Localisation: France 82

MessagePosté le: 30/06/2017 23:17:18    Sujet du message: tablette de mesure Répondre en citant

Bonjour,

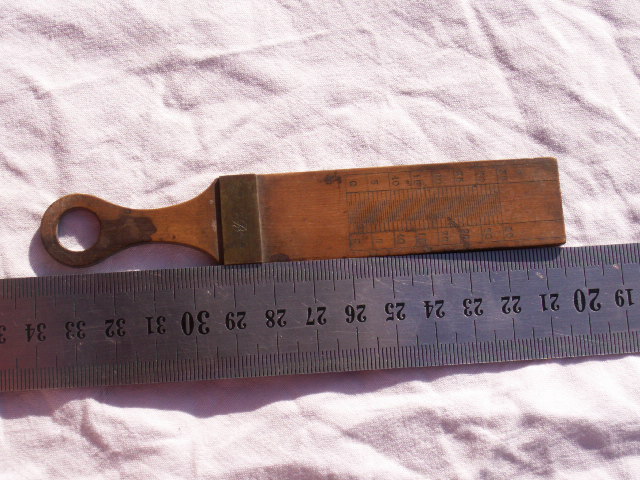

une petite tablette en bois (buis ?) qui porte une réglette en laiton qui doit servir de base et les informations à lire gravées dans  le bois.
les deux cotés sont utilisables, l'un à priori plus précis que l'autre.

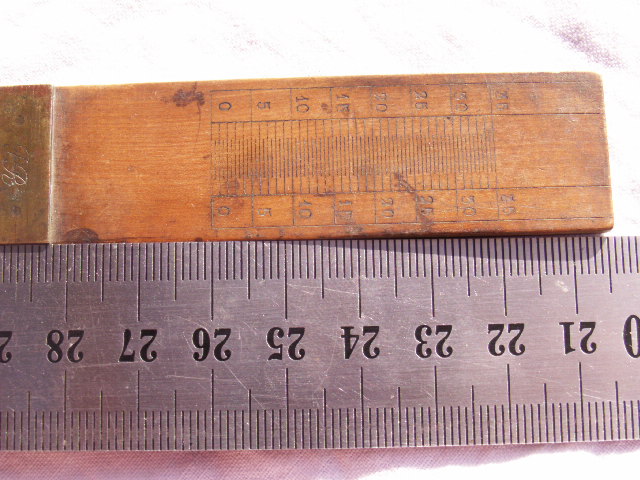

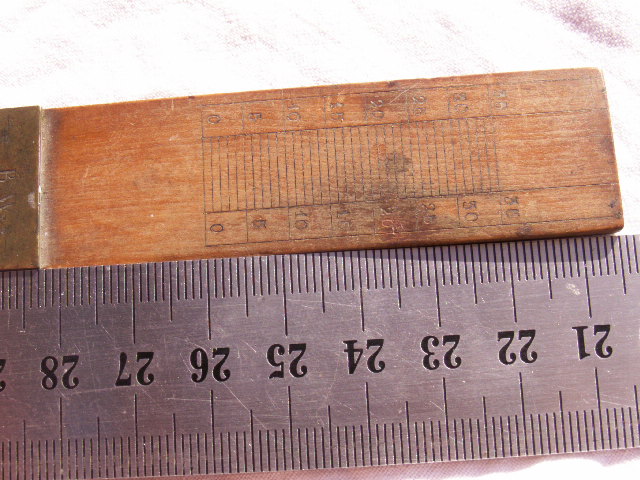

Le laiton est gravé d'un coté   B.W en caractère d'imprimerie et PR de l'autre en cursive majuscule (initiale du propriétaire ?) visible sur les photos.
Evidemment, les graduations visibles ne correspondent pas directement au système métrique...


Evolution du bois ? peu probable
Unité autre ?


J'ai déjà vu ce genre d'outil pour mesurer le diamètre des verres de montre mais les graduations n'étaient pas parallèles à la réglette et cela permettait une lecture en déplaçant  le verre le long de la réglette. Ici la réglette sert certainement de base à l'objet à mesurer.
Mais quel est il ?
et pourquoi la graduation Zéro n'est elle pas contre la réglette ?


le décalage par rapport au système métrique est de 10%, est ce un vernier ?


Douce soirée









_________________
-marc-
_________________
-marc-
Revenir en haut
Publicité






MessagePosté le: 30/06/2017 23:17:18    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
mégis


Hors ligne

Inscrit le: 10 Mar 2016
Messages: 1 153
Localisation: quercy

MessagePosté le: 30/06/2017 23:38:45    Sujet du message: tablette de mesure Répondre en citant

opticien en prelmière intention ...mais plutot lunettier (marchand de lunette ambulant comme il en existait encore début 20 ème siècle)


beaux rêves ..en noir ou en couleur ?
Revenir en haut
MICHEL66


En ligne

Inscrit le: 01 Jan 2010
Messages: 9 696
Localisation: Catalogne

MessagePosté le: 30/06/2017 23:54:22    Sujet du message: tablette de mesure Répondre en citant

Il n'est peut être pas nécessaire d'ouvrir un second dossier pour relancer un sujet, il suffit d'y ajouter un message :



  http://www.forum-outils-anciens.com/t11780-Outil-de-mesure-unite-inconnue.h…


_________________
"Sage est celui qui sait que chacun peut lui apporter quelque chose"
Revenir en haut
Visiter le site web du posteur
kerdrac


Hors ligne

Inscrit le: 15 Aoû 2011
Messages: 318
Localisation: Plogoff

MessagePosté le: 01/07/2017 13:05:51    Sujet du message: tablette de mesure Répondre en citant

Bonjour,
Pièce d'une jauge de profondeur( à mon avis il manque quelque chose)
Revenir en haut
vacquie


Hors ligne

Inscrit le: 01 Mai 2017
Messages: 219
Localisation: France 82

MessagePosté le: 20/08/2017 21:23:26    Sujet du message: tablette de mesure Répondre en citant

Bonsoir,
Je relance ce sujet; cet objet m'intrigue toujours.
J'ai deux problèmes :
La position des graduations me porte à croire que l'objet mesuré était appuyé sur la réglette en laiton.
Pourquoi le zéro n'est il pas au niveau de cette réglette ?
Parce que l'objet mesuré à une partie fixe de 2cm ? (22mm si on applique + 10%)


La graduation est en cm + 10% !!! (L'intervalle entre la réglette et le zéro est de 22mm)


Je cherche des usages ou des métiers qui auraient besoin de ce genre de mesure.
Fondeurs ou bijoutiers pour tenir compte du retrait ? ou du travail de finition ?
Opticien (comme proposé) pour tenir compte du "sertissage" du verre ?


Bonne soirée, chaude et douce.
_________________
-marc-
Revenir en haut
vacquie


Hors ligne

Inscrit le: 01 Mai 2017
Messages: 219
Localisation: France 82

MessagePosté le: 15/04/2018 20:09:54    Sujet du message: tablette de mesure Répondre en citant

Bonjour,


les échanges sur les différentes mesures de longueur m'ont encouragé à faire quelques recherches..

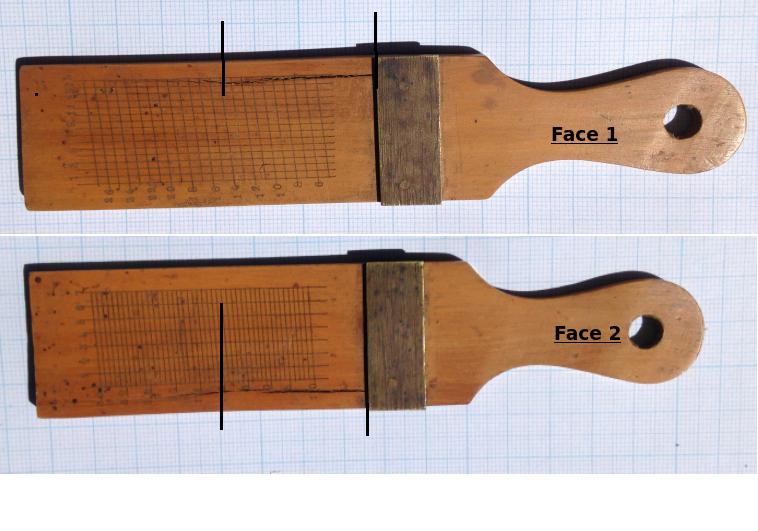

J'ai retrouvé cette "jauge" d'horloger qui permettait de mesurer les verres de montres en s'appuyant sur la réglette en laiton.


J'ai retrouvé également un des verres de montre en question avec son étiquette du fabricant.


pour un verre de diamètre 33,5 mm, il y a trois indications : 335  - 14 14/16 et 9 6/8 (j'en ai pas mal d'autres mais il faut les chercher...)


Pour moi
335 mesure en dixième de millimètres
14 14/16  mesure en lignes et seizième de ligne- face 1 de la réglette
9 6/8 ??? face 2 de la réglette


A noter : les traits "horizontaux" de la réglette ne sont pas parallèles à la base en laiton. On mesure en appuyant le verre sur la base en laiton et en faisant "rouler" jusqu'à ce que le bord supérieur du verre coïncide avec une intersection.
La face 2 de la réglette d'horloger est graduée bizarrement. le zéro n'est pas sur la base en laiton. Je lis en partant de la base en laiton 10, 5, 0 ,5 ,10...Pourquoi ?


L'autre réglette (début du sujet) qui ressemble beaucoup est toutefois bien différente.
traits horizontaux parallèles, graduation en centimètres + 10% et zéro à 22 mm de la base en laiton.
Toutes idées bienvenues.
Bonne soirée.

_________________
-marc-
Revenir en haut
Billman


Hors ligne

Inscrit le: 24 Fév 2010
Messages: 10 157
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

MessagePosté le: 17/04/2018 11:21:30    Sujet du message: tablette de mesure Répondre en citant

Watch glass gauge - jauge de verres de montres



_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Revenir en haut
Visiter le site web du posteur
Billman


Hors ligne

Inscrit le: 24 Fév 2010
Messages: 10 157
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

MessagePosté le: 17/04/2018 11:34:04    Sujet du message: tablette de mesure Répondre en citant

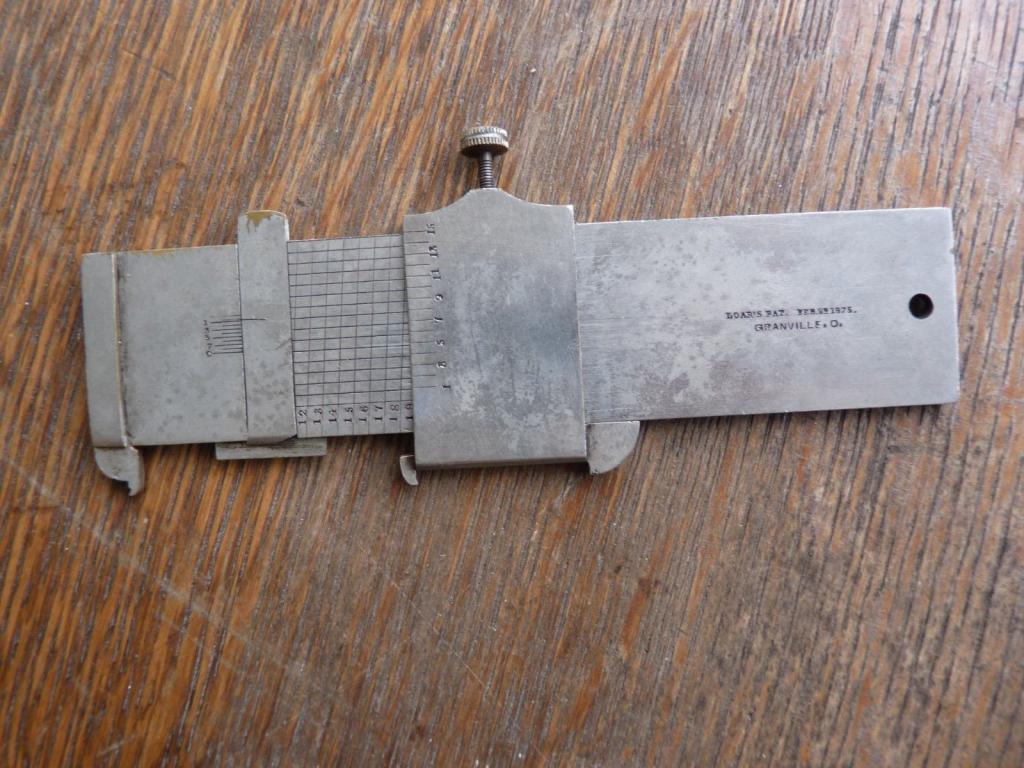

Loars patent crystal gauge c 1875 - tout en laiton



_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Revenir en haut
Visiter le site web du posteur
Billman


Hors ligne

Inscrit le: 24 Fév 2010
Messages: 10 157
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

MessagePosté le: 17/04/2018 11:40:31    Sujet du message: tablette de mesure Répondre en citant

et



 ou


_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Revenir en haut
Visiter le site web du posteur
vacquie


Hors ligne

Inscrit le: 01 Mai 2017
Messages: 219
Localisation: France 82

MessagePosté le: 17/04/2018 12:22:59    Sujet du message: tablette de mesure Répondre en citant

Bonjour,


Magnifique Billman,


toutes graduées en lignes et cm.
sauf peut être la deuxième de la photo qui en comporte deux ...


C'est ce modèle là qui m'intrigue le plus.
_________________
-marc-
Revenir en haut
Billman


Hors ligne

Inscrit le: 24 Fév 2010
Messages: 10 157
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

MessagePosté le: 17/04/2018 15:34:44    Sujet du message: tablette de mesure Répondre en citant

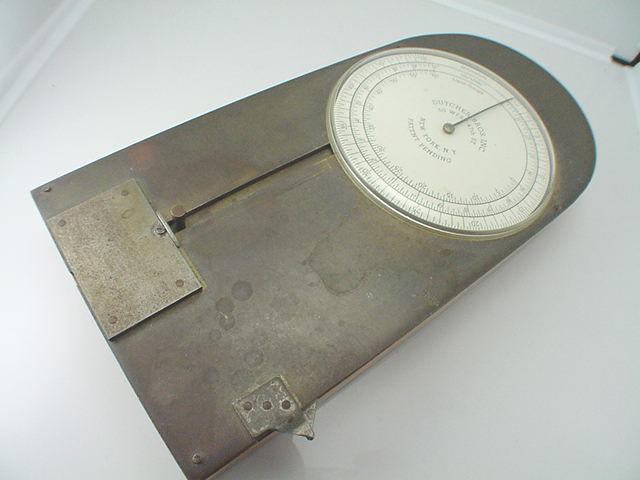

Dutcher Brothers (USA)


et





_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Revenir en haut
Visiter le site web du posteur
