Tour à bois ?


Post new topic   Reply to topic    OUTILS ANCIENS - ART POPULAIRE Forum Index -> OUTILS ANCIENS -> VOUS AVEZ UN PROBLEME D'IDENTIFICATION D'OUTIL ?
Previous topic :: Next topic
Author Message
pereoutils58


Offline

Joined: 15 Nov 2009
Posts: 96
Localisation: Bourgogne

PostPosted: 16/04/2017 12:32:18    Post subject: Tour à bois ? Reply with quote

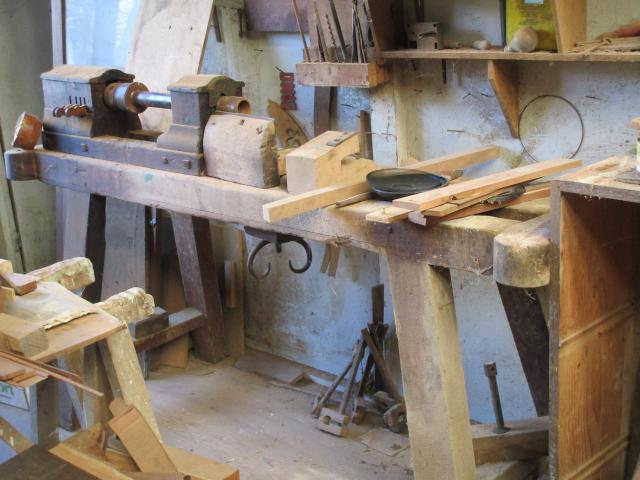

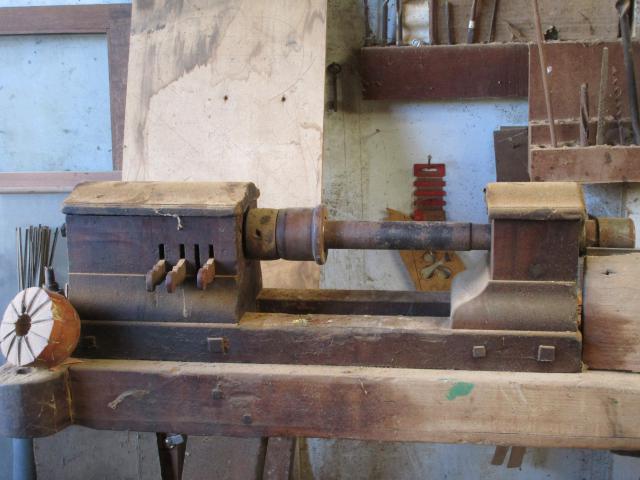

Peut-être un tour à bois avec un mécanisme complexe . Quelle pouvait bien être son utilisation ?

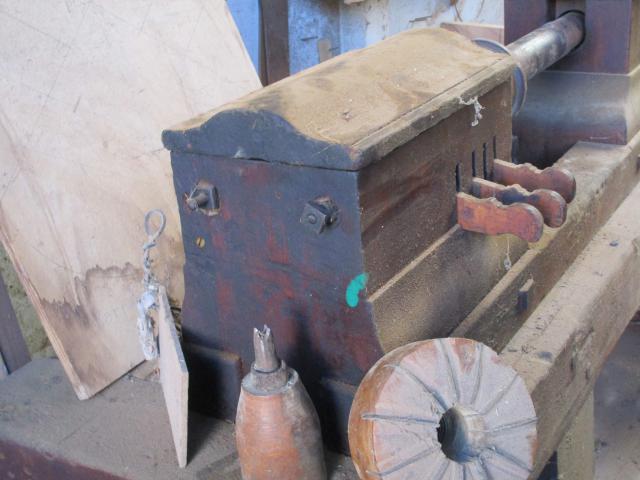

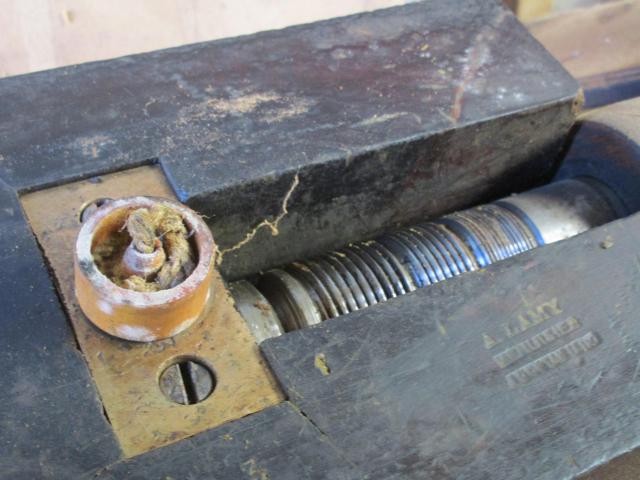

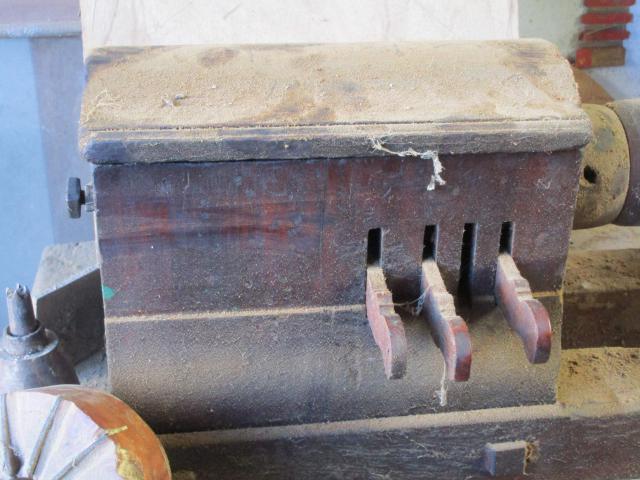

La manœuvre des clavettes permet d'embrayer un des différends filetages . Il existe une position neutre . Les blocs support palier sont en acajou massif avec chapeau de gendarme amovible qui dissimule des huileurs à capillarité qui graissent les paliers bronze dans lesquels tourne l'arbre de travail . Le tout est posé sur une chèvre à double montant d'environ 2 m d'envergure . Le support outils coulisse dans les montants . Entrainement par courroie plate enduite de résine .
Bonne recherche à tous et merci pour vos renseignements .
Ne pouvant inclure cet outil à ma collection , il est proposé à la vente . Vous pouvez me contacter .
_________________
Le travail n'a de prix que la valeur que l'on veut lui accorder .
La main de nos pères

Dominique
Back to top
Publicité






PostPosted: 16/04/2017 12:32:18    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
spaa


Offline

Joined: 06 Jan 2012
Posts: 12,005
Localisation: Belgique

PostPosted: 16/04/2017 14:38:47    Post subject: Tour à bois ? Reply with quote

http://www.forum-outils-anciens.com/p39341.htm?q=tour fileter#39341




_________________
... paul
Back to top
spaa


Offline

Joined: 06 Jan 2012
Posts: 12,005
Localisation: Belgique

PostPosted: 16/04/2017 14:59:37    Post subject: Tour à bois ? Reply with quote

http://www.forum-outils-anciens.com/t11546-Tour-bois.htm

http://www.forum-outils-anciens.com/t6770-tour-bois-a-identifier.htm
_________________
... paul
Back to top
Billman


Offline

Joined: 24 Feb 2010
Posts: 10,281
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

PostPosted: 17/04/2017 02:22:19    Post subject: Tour à bois ? Reply with quote

C'est superbe - si j'avais l'espèce (et l'espace) je voudrais l'acheter - mais j'en possède deux ou trois anglais peu utilisé...
_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Back to top
JadeCB


Offline

Joined: 17 Jan 2014
Posts: 842
Localisation: Dordogne

PostPosted: 17/04/2017 16:55:59    Post subject: Tour à bois ? Reply with quote

de la part de Mégis, un tour de taillanderie :


_________________
Sellière, collectionneuse Blanchard, passionnée d'outils du cuir anciens. Propriétaire et amoureuse de chevaux et de chats. Pareuse de sabots équins.
Back to top
mégis


Offline

Joined: 10 Mar 2016
Posts: 1,228
Localisation: quercy

PostPosted: 18/04/2017 11:07:09    Post subject: Tour à bois ? Reply with quote

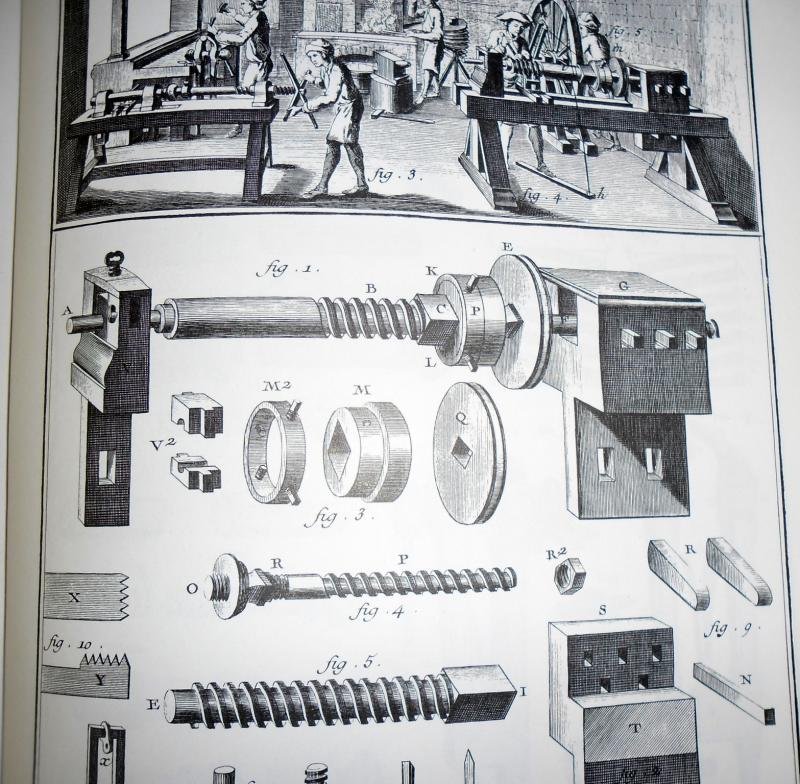

belle illustration de tour de taillandier vers 1750  probablement utilisé pour le tournage des manches d'outils .....
Back to top
Billman


Offline

Joined: 24 Feb 2010
Posts: 10,281
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

PostPosted: 18/04/2017 13:10:44    Post subject: Tour à bois ? Reply with quote

L'illustraion est d'un tour de la même forme, mais à mon avis celui pour la tailanderie est plus grand (et plus fort) et était utilisé pour créer les vis des étaux de forgeron (et autres)...


Il me semble que l'axe de ce tour (fig 4) ne possède qu'une pas de vis à copier...


Celui de peroutils58 est pour le bois (ou peut-être le laiton) - il y a trois pas de vis fine...
_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Back to top
mégis


Offline

Joined: 10 Mar 2016
Posts: 1,228
Localisation: quercy

PostPosted: 18/04/2017 17:35:44    Post subject: Tour à bois ? Reply with quote

D'Alembert le destine à la taillanderie mais effectivement dans l'atelier le bois est assez rare !!merci pour la précision
Back to top
DETOUTPARTOUT


Offline

Joined: 09 Jan 2012
Posts: 5,132

PostPosted: 18/04/2017 19:21:37    Post subject: Tour à bois ? Reply with quote

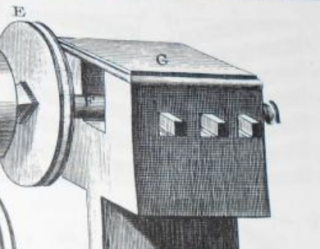

3 clefs dans la " boete " donc 2 tailles de filetage :

(tiens , la transmission de photos est revenue !!!)

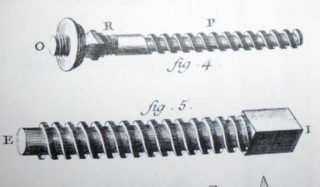

FIG 4: l'entraînement ,
FIG 5: la vis obtenue :



La vis en cours de fabrication (haut de page à droite ) est de très gros diamètre .
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Back to top
Billman


Offline

Joined: 24 Feb 2010
Posts: 10,281
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

PostPosted: 19/04/2017 10:06:37    Post subject: Tour à bois ? Reply with quote

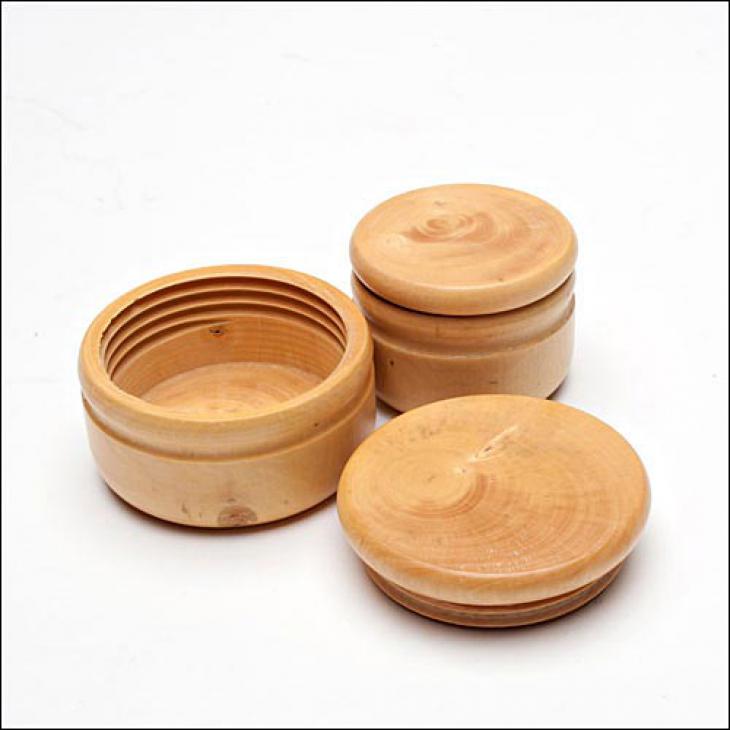

Oui, trois clefs - mais peut-être seulement pour la longuer du vis... D'habitide pour le filetage par tour à bois avec un mandrin coulissant, le vis n'est de 10 à 20mm de longuer.... Pour un vis d'un étau c'est plus longue - environs 200 à 300 mm - il ma semble (de l'image) que c'est coupé 100mm par 100mm.......



_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Back to top
