Affûtage lame pointe de relieur, tranchet, compas rondelle
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    OUTILS ANCIENS - ART POPULAIRE Index du Forum -> OUTILS ANCIENS -> GENERALITES SUR LE THEME DES OUTILS ANCIENS -> La RESTAURATION des outils anciens
Sujet précédent :: Sujet suivant
Auteur Message
JadeCB


Hors ligne

Inscrit le: 17 Jan 2014
Messages: 699
Localisation: Dordogne

MessagePosté le: 12/02/2017 06:31:34    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

Bon, j'avoue avoir galéré pour trouver comment faire au mieux, j'ai bouffé 1cm de métal avant d'avoir chopé le truc, ça va que ma lame fait environ 27cm de long. Y'a de la marge pour s'entraîner Mr. Green
ici c'est une lame de 15mm de large et environ 1.5mm d'épaisseur marquée Jacquet Caplain, à part un couteau de doreur manche ivoire vu sur le net, marqué "Caplain jacquet Saug - Rue Gozlin,19, Paris", je n'ai rien sur ce marquage... La rue Gozlin est riquiqui (une largeur de bloc dans le 6e) et y'a plus de N°19, disparu!
http://lestresorsderackham.fr/Gilders-knife

Bref, ma lame est dans un fourreau plus large (une lame de cutter y rentre nickel) rectangulaire en ébène et laiton. Elle était taillée en pointe, double tranchant, pas comme un tranchet de bourrelier ou de cordonnier.

Loin de moi l'idée de donner un cours ou de présenter ma manière comme LA méthode Confused
Donc avis et conseils bienvenus!
Les photos ont été prises après affûtage, pas pendant le pataugeage et test... désolée. J'ai zappé... Donc vous ne verrez pas l'avancement, juste le principe Confused

Rectification des bords pour former une pointe symétrique, pour l'angle, j'ai fait à l'œil, un peu pointu, mais pas trop pour avoir une pointe solide, mais quand même précise. Pour la lame d'un compas rondelle de bourrelier je pense que c'est pareil.

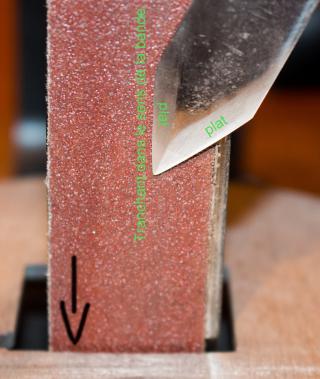

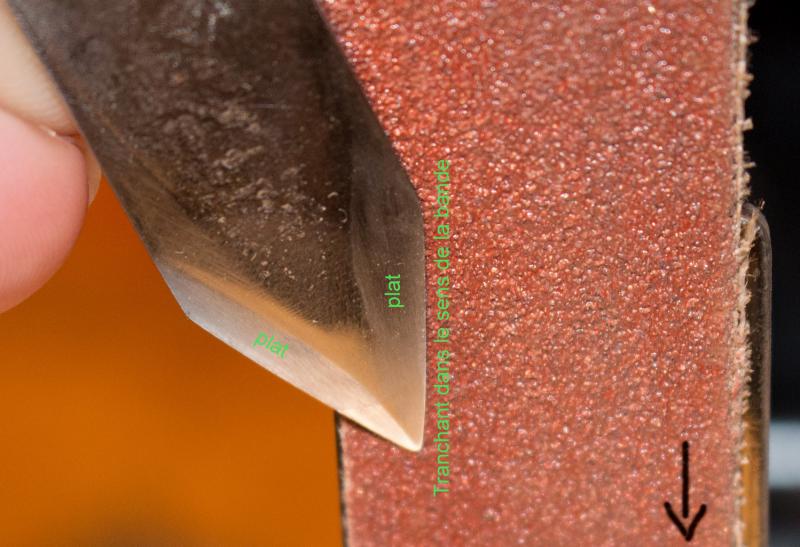

Donc lame bien à plat sur la table, bande grain 120, et on approche en restant bien dans l'axe de l'angle souhaité, faire les 2 bords :




Ensuite dégrossissage des 2 côtés, sur les 4 faces qui doivent être plates, attention à bien rester incliné dans le bon angle sans bouger, bord à affûter restant bien dans l'axe de rotation de la bande et appuyé sur la platine rigide pour avoir un chant bien plat. C'est le sens testé où ça donne un rendu bien plan, sinon si c'est poncé perpendiculairement (bord tranchant perpendiculaire au sens de l'abrasif) c'est bombé. On peut se faire un repère au feutre pour le milieu et le départ de pointe. J'ai testé sur le côté avec l'abrasif circulaire... décevant, à bannir, ça ne donne pas un rendu bien plat, il faut rester sur la bande :

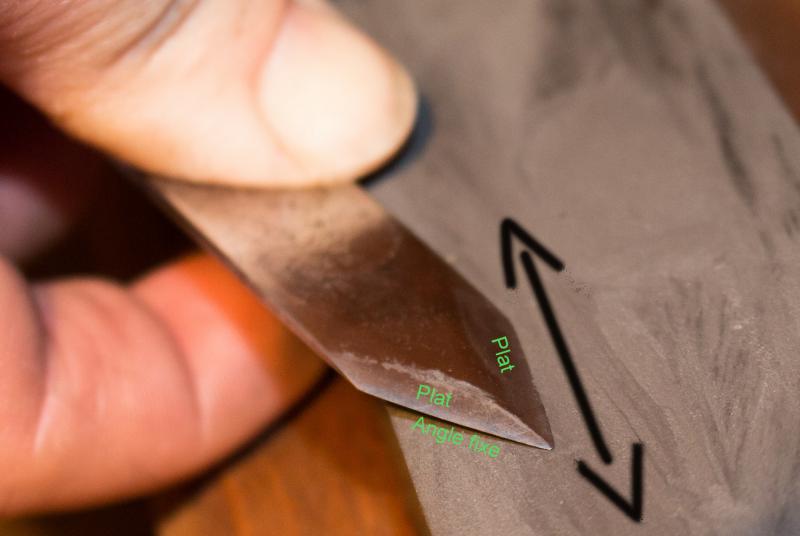

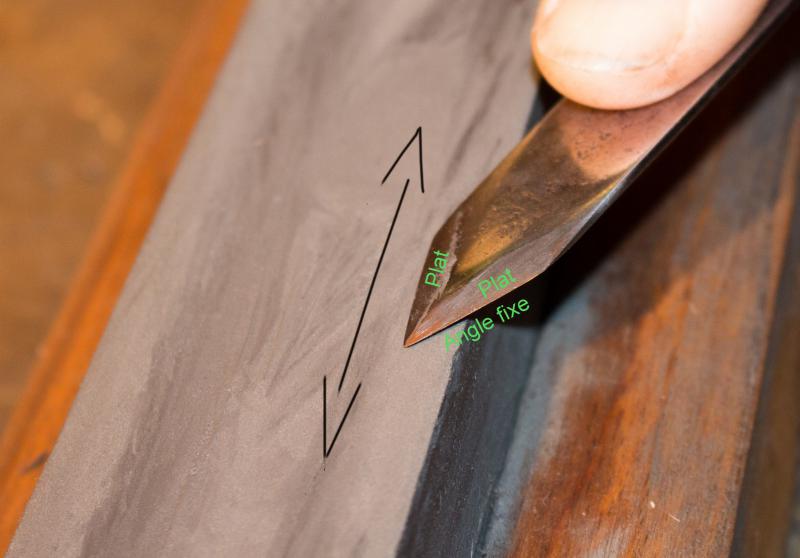

Ensuite affinage à la pierre, idem pour le sens et l'angle. Après la bande en 120, c'est presque une formalité d'utiliser la pierre, ça permet d'aplanir et d'affiner la forme.
Faire des va-et-vient sur courte distance (3/4cm) pour éviter l'erreur d'inclinaison (et un bombé), rester bien appuyé, bien en pression et le poignet fixe (les hommes sauront faire Mr. Green Je dis ça avant que d'autres ne me le sortent... j'en vois venir... Si si! ). Sérieusement, la moindre différence se verra sur la lame, il faut que ça reste bien plat :






Polissage au cuir + pâte à affûter et protection à "l'huile de jade" Dugay (sauf sur les bords tranchants).

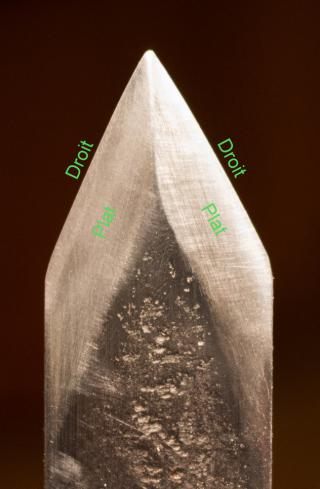

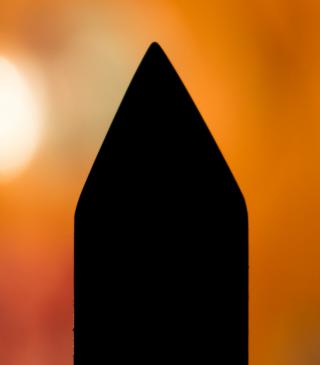

Symétrie de face, pas trop mal :

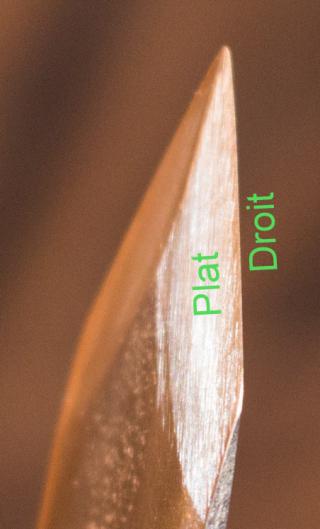

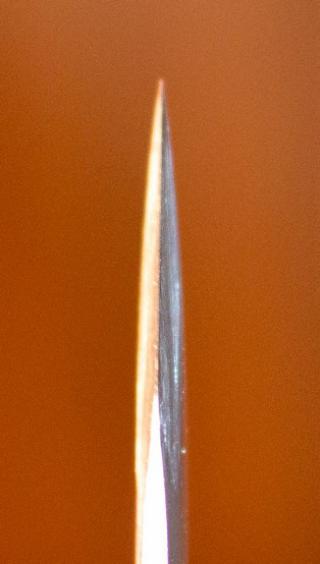

Vue de côté :




et de 3/4 :




Surtout rien de tel pour le contrôle du fil que de regarder sous une lampe, si il y a du reflet à un endroit sur le tranchant, c'est que le morfil n'est pas encore ôté comme il faut .

_________________
Sellière, collectionneuse Blanchard, passionnée d'outils du cuir anciens. Propriétaire et amoureuse de chevaux et de chats. Pareuse de sabots équins.


Dernière édition par JadeCB le 12/02/2017 20:52:29; édité 2 fois
Revenir en haut
Publicité






MessagePosté le: 12/02/2017 06:31:34    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 7 645
Localisation: Lorraine

MessagePosté le: 12/02/2017 09:24:16    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

Je n'ai pas procédé comme cela pour refaire la pointe d'un couteau de compas à rondelles à partir d'un morceau de barreau d'acier, mais je reconnais que j'ai un peu galéré aussi pour obtenir un résultat, me semble t-il similaire, surtout la bonne symétrie. (Meule électrique à eau faible vitesse)
On peut avoir une photo de la machine qui fait tourner la bande : ponçeuse à bandes sur pied ou ponçeuse à bande à main coincé dans un établi étau ?
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
JadeCB


Hors ligne

Inscrit le: 17 Jan 2014
Messages: 699
Localisation: Dordogne

MessagePosté le: 12/02/2017 14:53:27    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

Perso quand j'ai eu trouvé la technique, je dirai qu'en 15mn c'est torché... les meules c'est rond, donc comment obtenir un résultat bien plat????? Plus c'est plat + ça coupe, il ne doit pas y avoir de bombé sur une lame, donc j'imagine bien la galère ...
Par contre ici, attention à la surchauffe, ça bleui vite! Donc faut y aller par touches rapide et refroidir la lame! Après ça disparaît au ponçage final à la pierre, mais est-ce que ça fragilise vraiment l'acier, quel est l'impact? Je n'y connais pas grand chose... à part ce qu'on dit:

http://www.ftfi.fr/bois/articles/affutage/touret-et-affuteuse/pdf/DBS-022.p…

Comment savoir si l’acier a trop chauffé
en utilisant un touret à meuler ?
En général, la surchauffe de l’acier ne se voit pas, mais un
foret surchauffé se désaffûte rapidement, et peut même casser.
En travaillant avec les lois de la physique, et en refroidissant
constamment le tranchant, on élimine les risques de surchauffe,
de détrempe de l’acier, et de développement de micro-fissures.

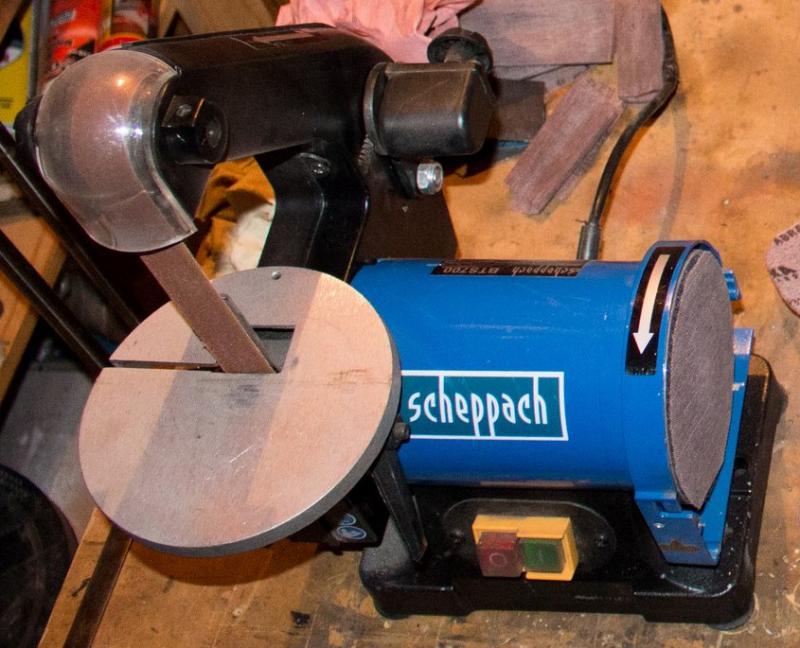

C'est ça, ponceuse Scheppach, ça me dépanne bien pour les affûtages et surtout pour les emportes pièces ronds, affûtés côté disque (post tuto à venir) :
http://www.probois-machinoutils.com/ponceuse-stationnaire/2071-ponceuse-a-b…


_________________
Sellière, collectionneuse Blanchard, passionnée d'outils du cuir anciens. Propriétaire et amoureuse de chevaux et de chats. Pareuse de sabots équins.


Dernière édition par JadeCB le 12/02/2017 15:30:00; édité 1 fois
Revenir en haut
MICHEL66


En ligne

Inscrit le: 01 Jan 2010
Messages: 8 237
Localisation: Catalogne

MessagePosté le: 12/02/2017 15:29:55    Sujet du message: Affûteur fers des premiers rabots pour bloc moteur Peugeot Répondre en citant

Pour affûter mes ciseaux à bois et mes fers de rabot, j'utilise l'adaptation qui a été commercialisé par Peugeot pour ses blocs-moteurs, lorsqu'il commercialisa son adaptation rabot avec fers de 3 à 4 mm d'épaisseur, évidemment en bricolant de cales diverses pour modifier l'angle d'affûtage.


Le montage conviendrait à l'affûtage d'un tranchet.


Je n'ai pas encore travaillé à la modification du porte lame qui est limité en largeur et en épaisseur puisqu'il était destiné qu'à un seul type de lame.


Je tacherai de vous faire quelques photos dès que possible.






_________________
"Sage est celui qui sait que chacun peut lui apporter quelque chose"
Revenir en haut
Visiter le site web du posteur
Geppetto


Hors ligne

Inscrit le: 07 Aoû 2009
Messages: 5 258
Localisation: Belgique

MessagePosté le: 12/02/2017 15:31:11    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

Bonjour


Jade, chercher du côté de "pointe de relieur" qui est le nom de cette lame.


Michel
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"
Revenir en haut
JadeCB


Hors ligne

Inscrit le: 17 Jan 2014
Messages: 699
Localisation: Dordogne

MessagePosté le: 12/02/2017 16:14:24    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

j'ai l'air d'avoir respecté l'angle à peu près... Merci pour le nom exact "Pointe de relieur" Very Happy , en fer de lance:
http://www.moulinduverger.com/reliure-manuelle/lexique-pointe.php

http://www.rougier-ple.fr/pointe-de-reliure-en-acier-trempee-reaffutable-15…

http://www.cuirtextilecrea.com/pointe-de-relieur-c102x2597701


Mon fourreau ressemble fortement au 1007 en bas! Photo à venir...




_________________
Sellière, collectionneuse Blanchard, passionnée d'outils du cuir anciens. Propriétaire et amoureuse de chevaux et de chats. Pareuse de sabots équins.
Revenir en haut
JadeCB


Hors ligne

Inscrit le: 17 Jan 2014
Messages: 699
Localisation: Dordogne

MessagePosté le: 12/02/2017 18:12:06    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

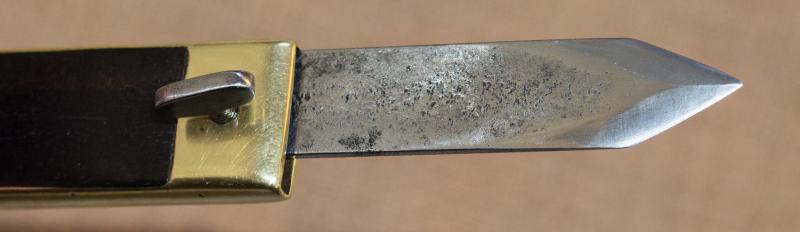

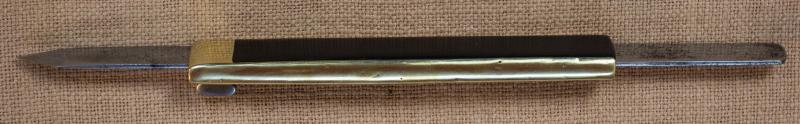

photos fraîches :

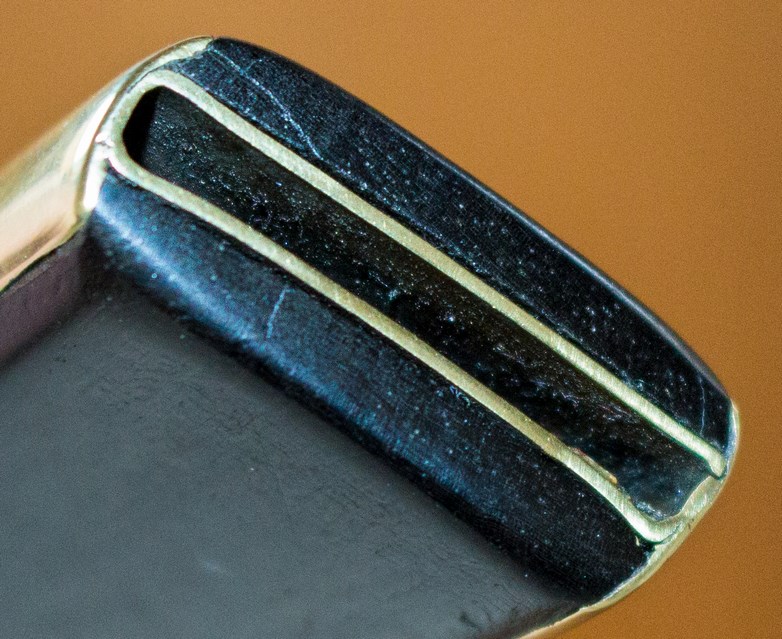

Le cucul, en fait c'est un étui tout laiton intérieur, habillé d'ébène entre les parois extérieures :

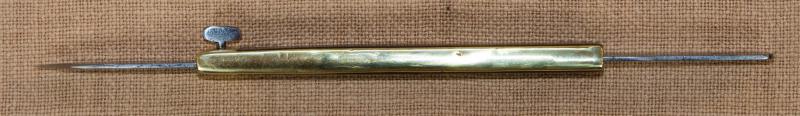

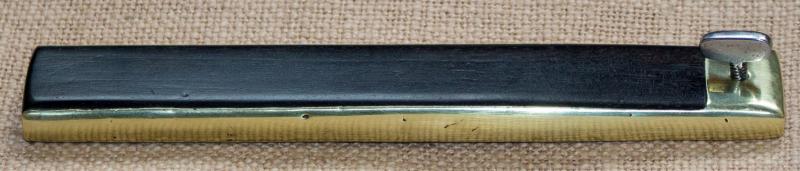

Quand même on dirait vraiment la ref 1007 Blanchard! 23cm de long, 2.3cm de large et 1cm d'épaisseur :


_________________
Sellière, collectionneuse Blanchard, passionnée d'outils du cuir anciens. Propriétaire et amoureuse de chevaux et de chats. Pareuse de sabots équins.
Revenir en haut
Geppetto


Hors ligne

Inscrit le: 07 Aoû 2009
Messages: 5 258
Localisation: Belgique

MessagePosté le: 12/02/2017 18:21:29    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

Très bel outil. Je n'en ai pas de pareil.
Je me pose cette question : sont-ils toujours taillants car ils servent aussi bien à couper, notamment les fils quand on démonte un livre, qu'à tracer ?
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"


Dernière édition par Geppetto le 12/02/2017 18:23:12; édité 1 fois
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 7 645
Localisation: Lorraine

MessagePosté le: 12/02/2017 18:22:23    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

Non, pas de problème pour faire bien plat, plus de problème pour faire la symétrie pointe de lance.

Je n'ai pas ce type de ponçeuse à bande. Il faudrait que j'essaye avec ma ponçeuse à bande coincée à l'envers, bande vers le haut, dans un établi étau.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 9 907
Localisation: Belgique

MessagePosté le: 12/02/2017 19:32:44    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

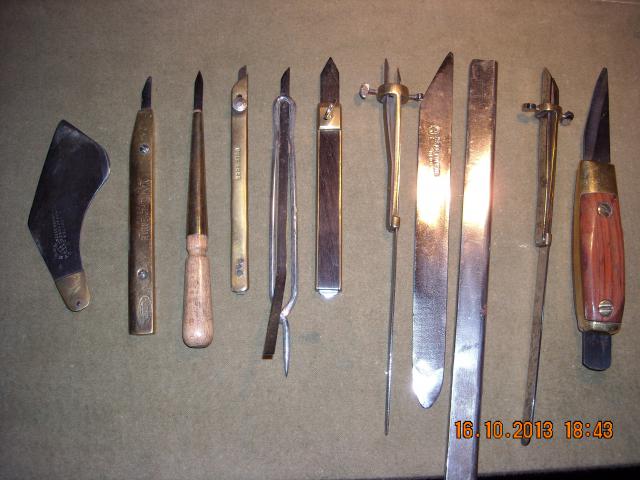

....vieille photo, ...celui du centre ressemble fort au tien ?
_________________
... paul
Revenir en haut
JadeCB


Hors ligne

Inscrit le: 17 Jan 2014
Messages: 699
Localisation: Dordogne

MessagePosté le: 12/02/2017 20:49:30    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

oui oui! Mais en plus petit, non? Vu la taille de l'indispensable qui me sert de repère (car je ne connais pas les autres) ... tu le mesurera si tu remets la main dessus?

J'ai également un touret Scheppach, mais grain 80! c'est un peu gros pour mes outils... Par contre le flexible est bien utile pour graver avec un embout adapté!
http://www.affutage-boutique.fr/contents/fr/p151_Mini_Touret_à_meuler_et_po…
_________________
Sellière, collectionneuse Blanchard, passionnée d'outils du cuir anciens. Propriétaire et amoureuse de chevaux et de chats. Pareuse de sabots équins.
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 7 645
Localisation: Lorraine

MessagePosté le: 12/02/2017 21:00:42    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

J'utilise une meule à eau de ce type, sans le disque de cuir malheureusement.
On peut utiliser le flanc de la meule aussi pour faire des flancs bien plats.

http://www.affutage-boutique.fr/contents/fr/p1_station-touret-affutage-sche…
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 9 907
Localisation: Belgique

MessagePosté le: 13/02/2017 12:43:31    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

JadeCB a écrit:
oui oui! Mais en plus petit, non? Vu la taille de l'indispensable qui me sert de repère (car je ne connais pas les autres) ... tu le mesurera si tu remets la main dessus?

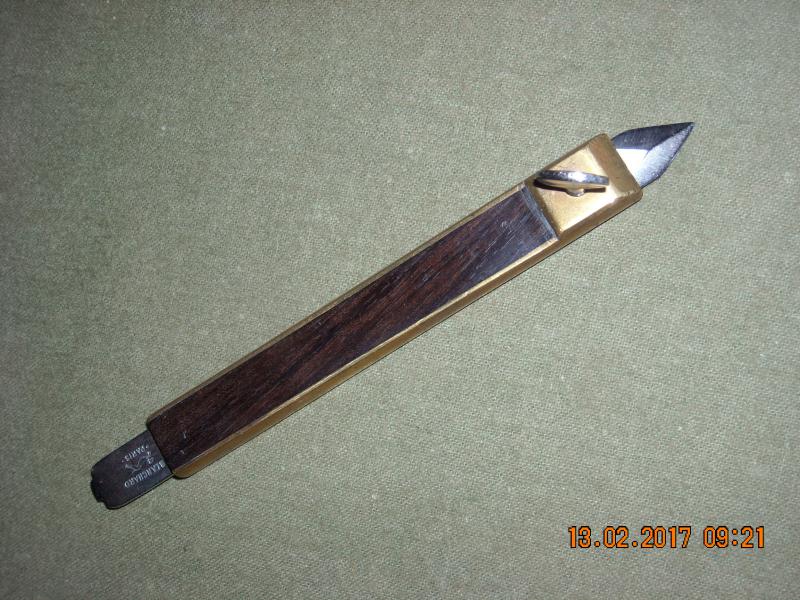

...j'ai réussi à remettre la main dessus !! Wink




fourreau : 12 cm x 1.5 cm x 0.8 cm bois : plutôt "bubinga" (?)
_________________
... paul
Revenir en haut
Geppetto


Hors ligne

Inscrit le: 07 Aoû 2009
Messages: 5 258
Localisation: Belgique

MessagePosté le: 13/02/2017 13:10:55    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

Bonjour

Paul, ne m'oublie pas le jour où tu as des doublons .
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"
Revenir en haut
JadeCB


Hors ligne

Inscrit le: 17 Jan 2014
Messages: 699
Localisation: Dordogne

MessagePosté le: 13/02/2017 13:19:28    Sujet du message: Affûtage lame pointe de relieur, tranchet, compas rondelle Répondre en citant

ni moi Very Happy

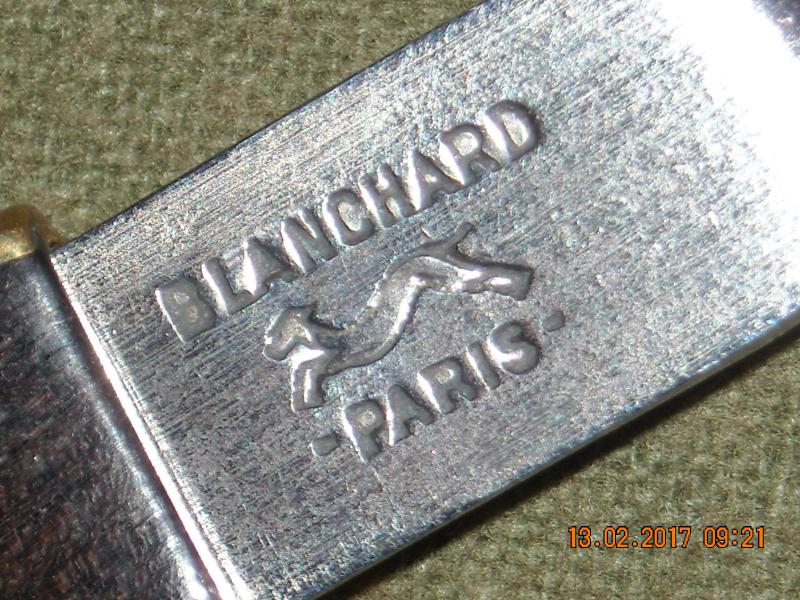

Ah tu vois, il est plus petit de moitié! Donc la lame est une Blanchard certes.. Ce n'est pas la preuve que le fourreau l'est, mais il y a de fortes chances!!!! Je t'envie! La forme est plus anguleuse pour l'embout laiton, il est magnifique!!! Pas du bubinga (c'est plus rosé rouge, style sipo avec du reflet), mais palissandre sans doute... Je chope tes photos pour ma collec virtuelle! Merci Very Happy
