pied et demi-pied de roi incohérence ? compas de proportion


Poster un nouveau sujet   Répondre au sujet    OUTILS ANCIENS - ART POPULAIRE Index du Forum -> OUTILS ANCIENS -> VOUS AVEZ UN PROBLEME D'IDENTIFICATION D'OUTIL ?
Sujet précédent :: Sujet suivant
Auteur Message
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 7 638
Localisation: Lorraine

MessagePosté le: 08/02/2017 19:17:35    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

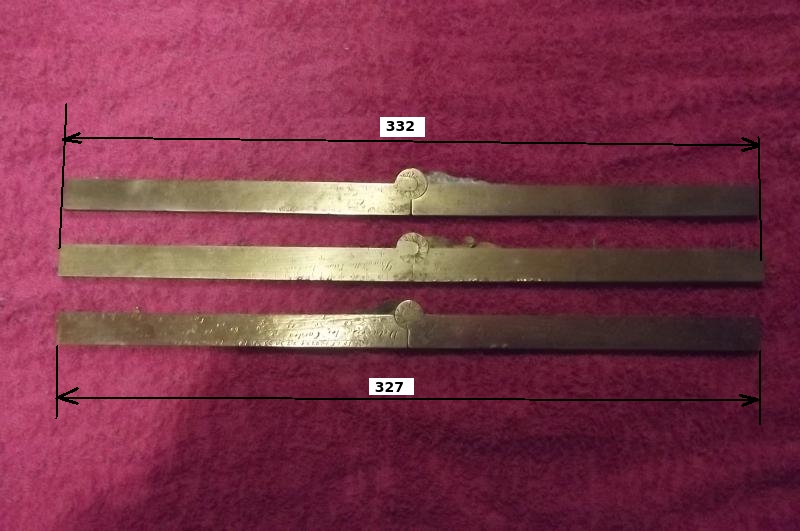

Voici trois pieds de roi appartenant à kikeli.
Leur longueur dépliée est de 332 mm ou 327 mm, variation du au type de pied de roi

(327 mm correspond à : Pied dorien-pheidonique ancien pied de roi,  avant 1668 326,592 + 0,0012 %)
(332 mm correspond à : ?? à définir, le pied métrique est de 330 mm sauf erreur )



voir aussi http://nimcha.fr/compasde.htm

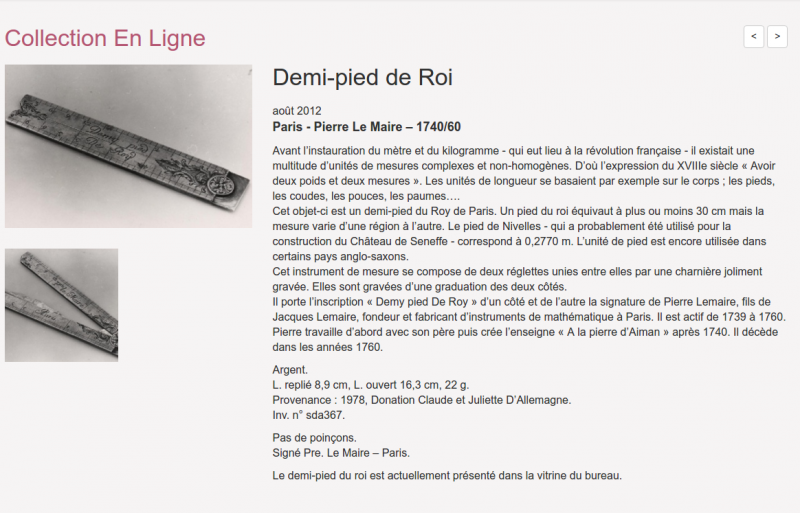

Voici maintenant un demi -pied de roi Butterfield qui mesure en position ouverte 222 mm





voir aussi http://www.la-rose-des-vents.com/Saint_Germain_en_Laye/demy_pied_de-roy_but…

Si c'est un DEMI-PIED de roi, en position ouverte il ne devrait faire que 330/2 = 165 mm et non 222 mm

comme c'est le cas pour celui-ci



Il y a incohérence quelque part !!
J'ai bien une petite explication.

Et vous Question

Merci
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)


Dernière édition par JEF le 09/02/2017 17:39:35; édité 1 fois
Revenir en haut
Publicité






MessagePosté le: 08/02/2017 19:17:35    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Fer


Hors ligne

Inscrit le: 10 Aoû 2010
Messages: 1 379
Localisation: limbourg Pays-Bas

MessagePosté le: 08/02/2017 20:30:02    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

Une autre roi?  Rolling Eyes
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 7 638
Localisation: Lorraine

MessagePosté le: 08/02/2017 20:54:02    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

Laughing
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
DETOUTPARTOUT


Hors ligne

Inscrit le: 09 Jan 2012
Messages: 4 383

MessagePosté le: 08/02/2017 21:11:09    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

PIEDS de ROY ? je ne vois que des compas de proportion !
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 7 638
Localisation: Lorraine

MessagePosté le: 08/02/2017 23:03:51    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

Justement, DTPT....peux tu éclairer ma lanterne : quelle est la différence ?
Compas de proportion, je suis d'accord, mais dans la plus part des documents consultés appelés aussi pied de roy ou demi pied de roy, alors Question

Ce n'est pas deux noms différents pour le même instrument ?
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
kikeli


En ligne

Inscrit le: 04 Mai 2008
Messages: 1 342
Localisation: Lorraine

MessagePosté le: 09/02/2017 00:07:38    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

Un lien.....

http://histoiresdunord3.blogspot.fr/2012/09/le-pied-de-roi-est-un-instrumen…

Et un autre !!

http://www.forum-outils-anciens.com/t6122-ABUSIF.htm

Il semble que l'on utilise à tort le terme " pied du roi "......Celui-ci étant seulement la longueur du compas de proportion une fois déplié ?
Me trompe-je ,.....?   Rolling Eyes
Yves, ton
compas de proportion est-il de la même longueur que celui de JEF ?....
_________________
La véritable richesse, c'est apprendre.
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 7 638
Localisation: Lorraine

MessagePosté le: 09/02/2017 17:31:35    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

Je crois que l'on peut conclure comme l'on écrit DTPT et kikeli, qu'il s'agit de "compas de proportion", et que l'on utilise de façon abusive le terme de "Pied de Roy" car, une fois déplié leur longueur peut-être égale à un Pied de roy. Je dis "peut-être" car en réalité, il existe trois types de compas de proportion.
1) longueur dépliée 332 mm ce qui correspond à un pied de roy
2) longueur dépliée 222 mm ce qui correspond à 2/3 de pied de roy,.....et il faut reporter trois fois la règle pour avoir deux pieds de roy lors d'un tracé
3) longueur dépliée 166 mm ce qui correspond à un demi pied de roy

Ci dessus : des photos de la catégorie 1 et 3

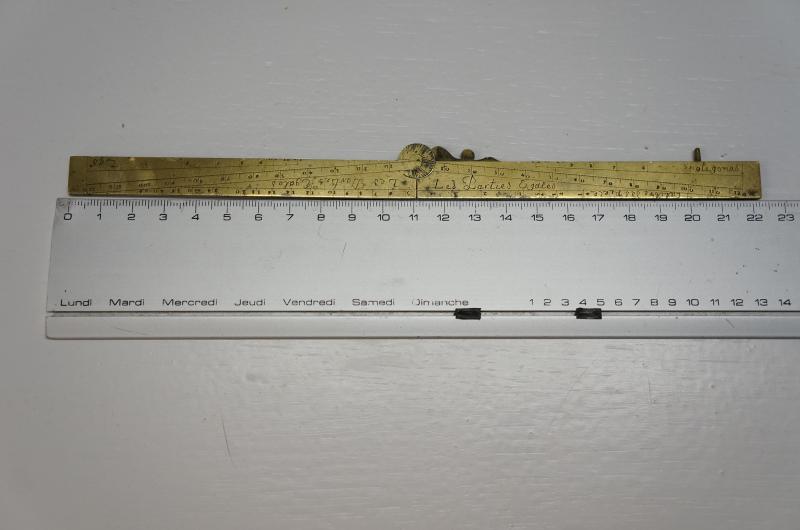

Ci dessous : une photo de la catégorie 2




Pour en savoir plus

http://www.geo-anse.com/geo/Inventaire/0569_compas_proportion_Pigeon.htm

http://docplayer.fr/23936140-Compas-de-proportion-de-jacques-nicolas-barade…
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
DETOUTPARTOUT


Hors ligne

Inscrit le: 09 Jan 2012
Messages: 4 383

MessagePosté le: 10/02/2017 00:22:43    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

kikeli a écrit:

.....Yves, ton
compas de proportion est-il de la même longueur que celui de JEF ?....

Desquels veux-tu parler ?
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Revenir en haut
kikeli


En ligne

Inscrit le: 04 Mai 2008
Messages: 1 342
Localisation: Lorraine

MessagePosté le: 10/02/2017 00:31:55    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

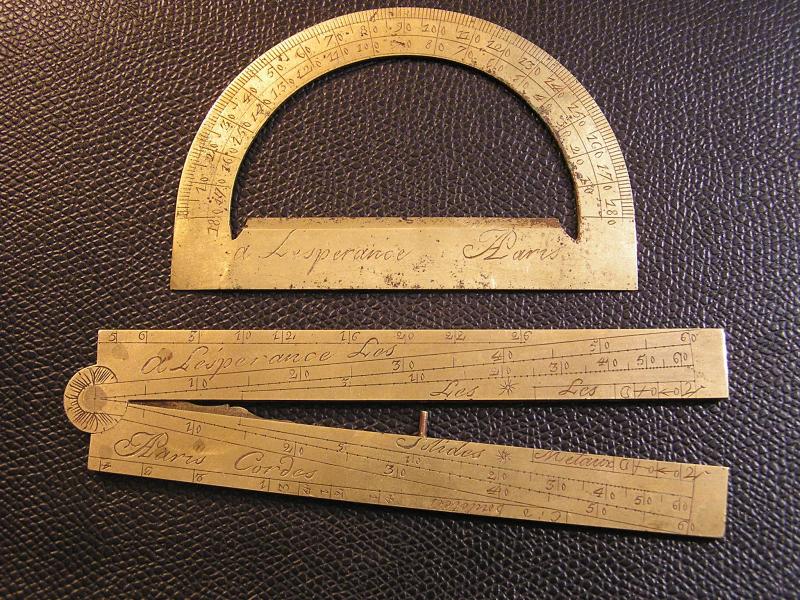

Je parle de celui ci :  A l'Espérance ....


_________________
La véritable richesse, c'est apprendre.
Revenir en haut
DETOUTPARTOUT


Hors ligne

Inscrit le: 09 Jan 2012
Messages: 4 383

MessagePosté le: 10/02/2017 12:29:10    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

A L'Espérance est un petit modèle de 225 mm .contre 222 pour celui de JEF .

Il a été rejoint par un grand frère de 331 mm. et une grande sœur équerre d'aplomb à " 6 pouces de FRANCE nouvelle mesure "

en pouces , donc , et en cm.

J'essaierai , en cas d'intérêt , d'en passer des photos .
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 7 638
Localisation: Lorraine

MessagePosté le: 10/02/2017 12:36:21    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

On est déjà deux à apprécier ces instruments, kikeli et moi, ....je pense que pas mal d'autres aussi !
Merci d'avance.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
kikeli


En ligne

Inscrit le: 04 Mai 2008
Messages: 1 342
Localisation: Lorraine

MessagePosté le: 10/02/2017 13:45:55    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

Oui oui, Yves, on attend tes photos ! D'autant que tes "bébés" ont l'air en bien meilleur état que les miens pas mal cabossés !
_________________
La véritable richesse, c'est apprendre.
Revenir en haut
DETOUTPARTOUT


Hors ligne

Inscrit le: 09 Jan 2012
Messages: 4 383

MessagePosté le: 10/02/2017 14:23:32    Sujet du message: pied et demi-pied de roi incohérence ? compas de proportion Répondre en citant

Prêtes-les moi 15 jours pour pomponnage .
A moins d'un troc ...éventuel ...
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Revenir en haut
