Pince clé a boulons US Ezra Ripley patent wrench (résolu)


Poster un nouveau sujet   Répondre au sujet    OUTILS ANCIENS - ART POPULAIRE Index du Forum -> OUTILS ANCIENS -> VOUS AVEZ UN PROBLEME D'IDENTIFICATION D'OUTIL ?
Sujet précédent :: Sujet suivant
Auteur Message
magic93


Hors ligne

Inscrit le: 16 Déc 2009
Messages: 5 202

MessagePosté le: 26/01/2017 23:01:56    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

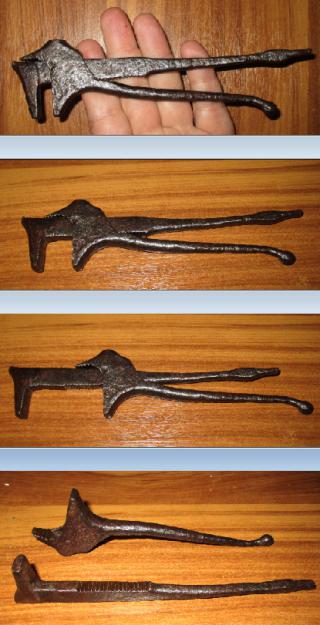

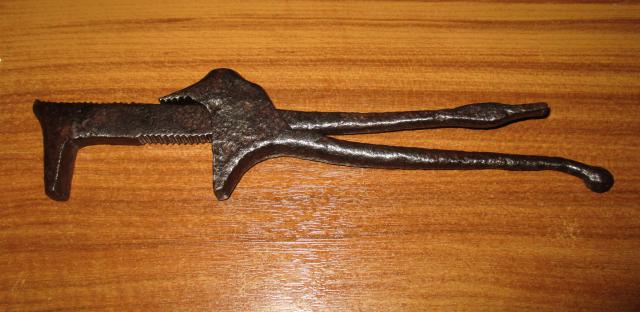

Qui pouvait avoir besoin de cette pince multiprise ?

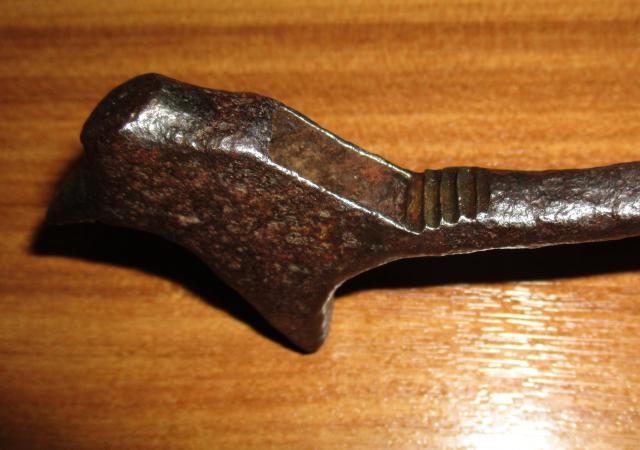

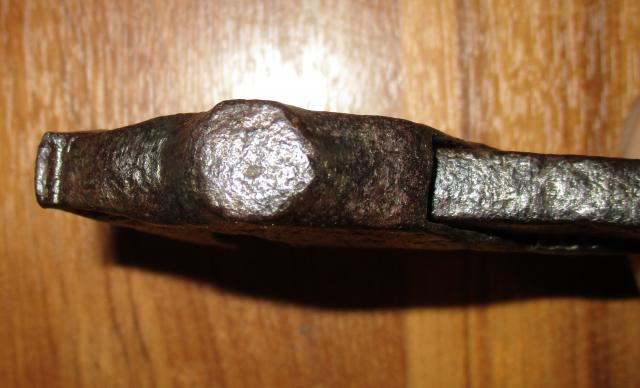

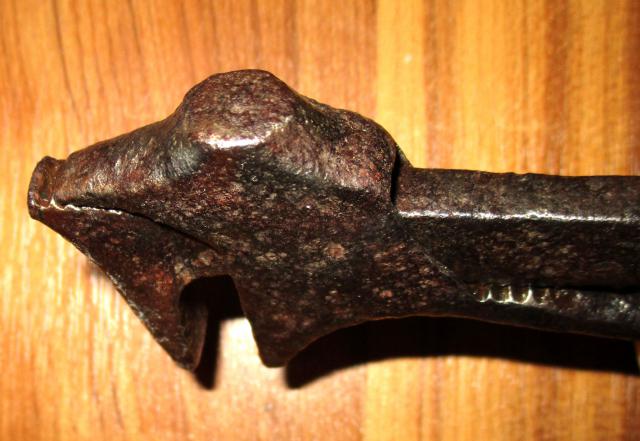

La pince semble être multifonction avec la présence d'une tête à frapper à moins que la pince fasse office de marteau ?.

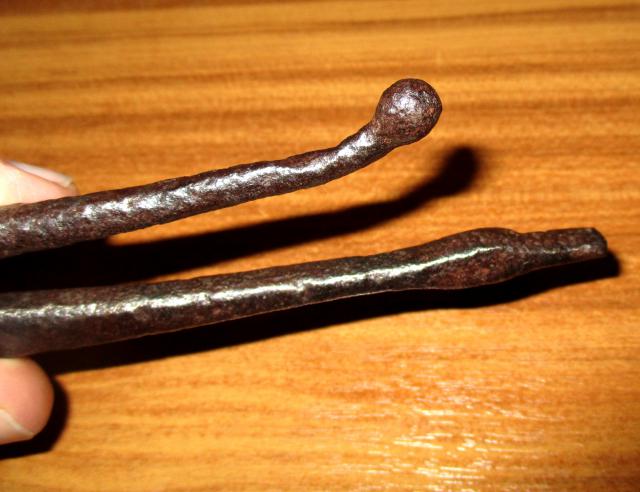

Les bouts du manche, un en forme de boule et l'autre en forme de tournevis ont peut être aussi une fonction ?

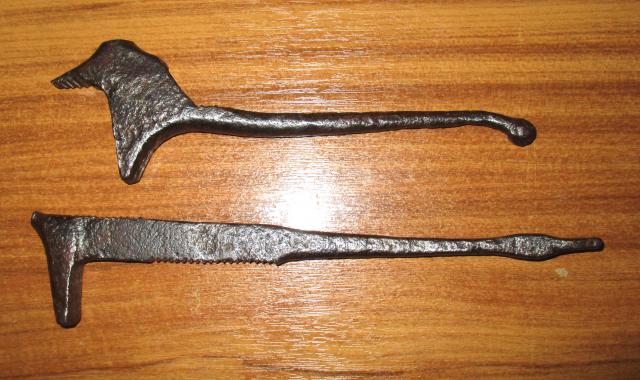

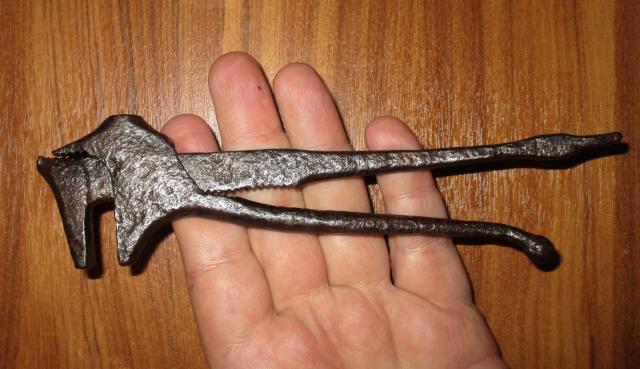

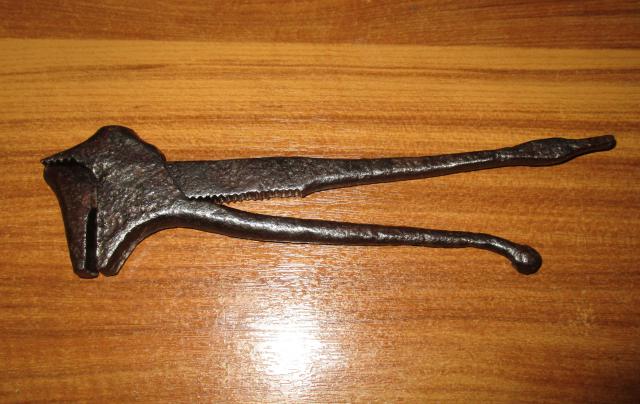

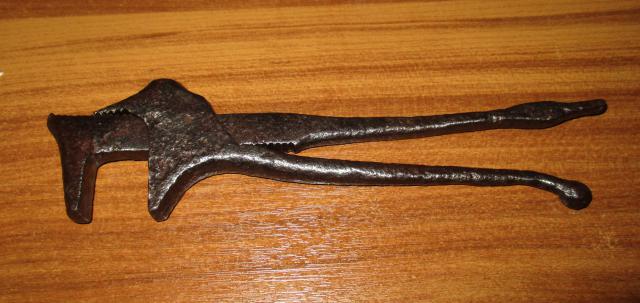

Photo 01 :



Photo 02 :


Photo 03 :


Photo 04 :


Photo 05 :


Photo 06 :


Photo 07 :


Photo 08 :


Photo 09 :


Photo 10 :


Photo 11 :


Photo 12 :


Photo 13 :

_________________
Collection Lesoutils Demagic


Dernière édition par magic93 le 29/01/2017 00:47:18; édité 2 fois
Revenir en haut
Publicité






MessagePosté le: 26/01/2017 23:01:56    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
MICHEL66


Hors ligne

Inscrit le: 01 Jan 2010
Messages: 9 762
Localisation: Catalogne

MessagePosté le: 26/01/2017 23:47:59    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

Pour moi, ce n'est pas une pince multiprise, mais une clé plate multi-tailles (et multi-fonctions avec le tournevis) .
Un peu comme une clé à molette, sauf que dans l'outil à identifier l'écartement des becs de la clé est fixé par une crémaillère.


Peut être mesurer les différentes cotes à chaque position de la crémaillère pour savoir si nous sommes en présence d'un système métrique ou anglosaxon.


Je verrais bien cet outil dans une trousse d'outillage militaire!
_________________
"Sage est celui qui sait que chacun peut lui apporter quelque chose"
Revenir en haut
Visiter le site web du posteur
magic93


Hors ligne

Inscrit le: 16 Déc 2009
Messages: 5 202

MessagePosté le: 27/01/2017 01:17:52    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

La clé servirait à quoi ? Dévisser des écrous ?
Vu le diamètre des écrous qu il serait possible de saisir compte tenu de ce que permet la crémaillère, les manches de la clé ne me semblent pas assez robustes
_________________
Collection Lesoutils Demagic
Revenir en haut
magic93


Hors ligne

Inscrit le: 16 Déc 2009
Messages: 5 202

MessagePosté le: 27/01/2017 01:21:18    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

La clé possède une tête à frapper ou un marteau ?
_________________
Collection Lesoutils Demagic
Revenir en haut
jacqumul


Hors ligne

Inscrit le: 23 Aoû 2011
Messages: 1 960
Localisation: moselle

MessagePosté le: 27/01/2017 08:22:48    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

peut être matériel de pompier c est se que l on m a dit quant j ai acheté une semblable
Revenir en haut
Fer


Hors ligne

Inscrit le: 10 Aoû 2010
Messages: 1 822
Localisation: limbourg Pays-Bas

MessagePosté le: 27/01/2017 09:18:56    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

Un peu petit pour outils pompier? Plutot un piece multifonction pour la tiroir de cuisine ou la camping.
Revenir en haut
magic93


Hors ligne

Inscrit le: 16 Déc 2009
Messages: 5 202

MessagePosté le: 27/01/2017 16:25:33    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

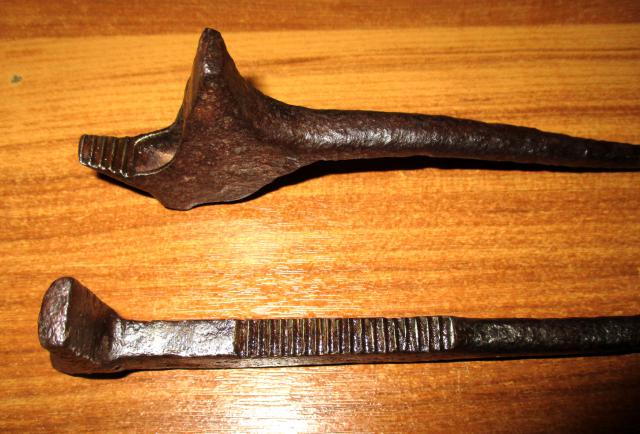

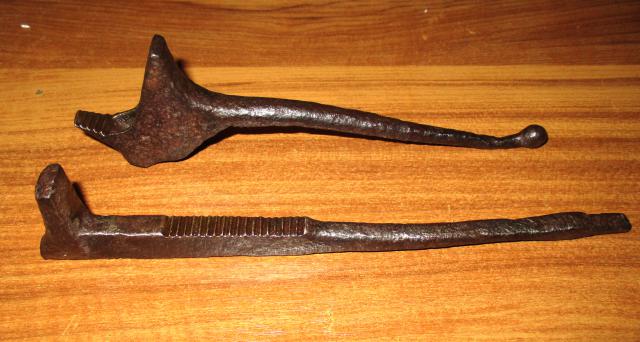

La pince paraît simple mais elle ne l'est pas. Sa conception avec deux bras qui s'imbriquent l'un dans l'autre sans utiliser ni vis ni rivet est astucieuse.

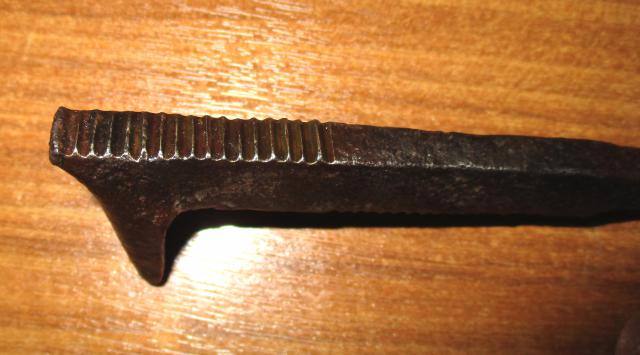

Le système à crémaillère pour permettre la saisie de pièces de diffentes sections est aussi très original.

Si la conception n'est pas courante, la construction d'un tel outil nécessite des compétences qui sont plus celles d'un expert en micro mécanique : par exemple un serrurier ou un arquebusier plutôt qu un forgeron.

La pince permet de saisir des pièces de métal assez grandes (jusque 4cm) mais n'est pas très robuste comme pourrait l'être une pince de forge. Je vois mal un artisan dévisser un gros boulon avec cette pince même si techniquement la pince permet de saisir l'écrou.

Je pense que c'est plus une pince de serrurier destinée à l'aider dans le montage ou démontage de grosses serrures. Ou alors une pince qui servirait à faire des réglages sur une machine plus complexe (horlogerie, armes...).

Mais ce ne sont bien sûr que des intuitions, j'aimerais trouver des infos qui pourraient confirmer ou infirmer mes hypothèses.
_________________
Collection Lesoutils Demagic
Revenir en haut
claudius14


Hors ligne

Inscrit le: 22 Fév 2013
Messages: 1 093
Localisation: basse normandie

MessagePosté le: 27/01/2017 16:56:55    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

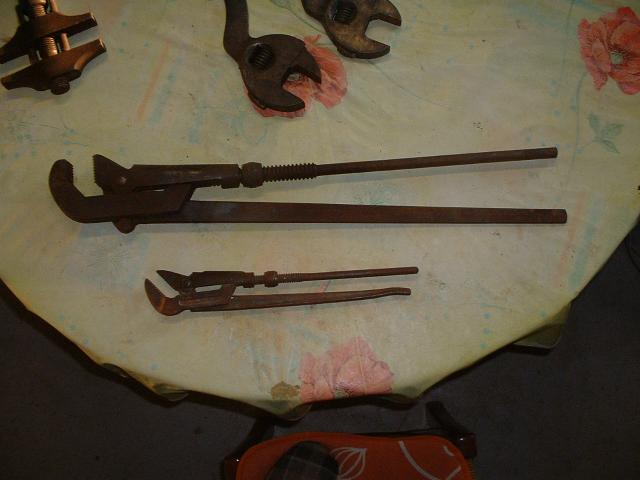

cet outils me fait penser à la "clé serre-tube à griffe suédoise
qui vaut 29,9 E chez casto et curieusement la petite ou la grande valent le même prix
J'essaie de joindre une photo .





C'est pas la même chose mais ça y ressemble un peu .
CG
Revenir en haut
MICHEL66


Hors ligne

Inscrit le: 01 Jan 2010
Messages: 9 762
Localisation: Catalogne

MessagePosté le: 27/01/2017 22:59:11    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

Une clé plate multi-tailles un peu dans le même esprit, pas de crémaillère mais un simple coin, ensuite on ajuste à la molette :




  http://wrenchingnews.com/2015-york-auction/catalog.html






Et disponible dans de grandes tailles :





Trois clés multi-tailles qui utilisent le principe de la crémaillère (on va bien finir par trouver ton modèle):





_________________
"Sage est celui qui sait que chacun peut lui apporter quelque chose"
Revenir en haut
Visiter le site web du posteur
magic93


Hors ligne

Inscrit le: 16 Déc 2009
Messages: 5 202

MessagePosté le: 27/01/2017 23:35:15    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

Merci. Il y a une sacrée collection sur le lien
_________________
Collection Lesoutils Demagic
Revenir en haut
Billman


Hors ligne

Inscrit le: 24 Fév 2010
Messages: 10 211
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

MessagePosté le: 28/01/2017 03:02:40    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

Ezra Ripley patent wrench


http://www.datamp.org/patents/displayPatent.php?number=16997&type=UT&country=US





_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Revenir en haut
Billman


Hors ligne

Inscrit le: 24 Fév 2010
Messages: 10 211
Localisation: Wiltshire dans le sud-ouest de l'Angleterre

MessagePosté le: 28/01/2017 03:14:59    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant




lien: http://www.wrenchingnews.com/nail-auction-2007/catalog.html
_________________
Je suis anglais et collectionneur de vieux outils, surtout ceux de la taillanderie; j'ai une passion pour les serpes et les serpettes
Revenir en haut
magic93


Hors ligne

Inscrit le: 16 Déc 2009
Messages: 5 202

MessagePosté le: 28/01/2017 11:35:00    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

bravo bob la tu as fais fort Smile
_________________
Collection Lesoutils Demagic
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 9 906
Localisation: Lorraine

MessagePosté le: 29/01/2017 00:32:46    Sujet du message: Pince multiprises Répondre en citant

Pas sur que l'on retrouve ce sujet avec cet intitulé !
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
magic93


Hors ligne

Inscrit le: 16 Déc 2009
Messages: 5 202

MessagePosté le: 29/01/2017 01:56:05    Sujet du message: Pince clé a boulons US Ezra Ripley patent wrench (résolu) Répondre en citant

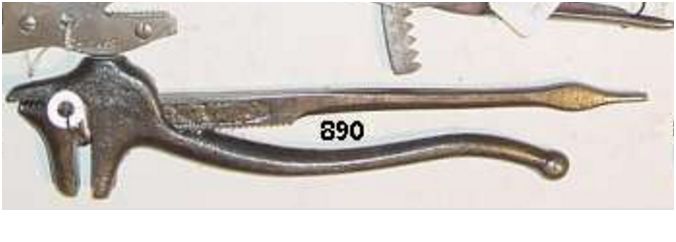

Antique and Unusual Wrenches - Ezra Ripley 1857 pincer wrench

Malleable iron 'levers' interlock to form an adjustable open end wrench.

Other tool functions shown in the drawing are not part of the patent.

Some examples marked "E. Ripley's Patent April 7, 1857," some are unmarked.

The variants shown in the 2nd illustration are copied from "Antique and Unusual Wrenches" by Schulzes.

Later Ripley patents (e.g. 29,620) enhanced and expanded the tool's functions.

CATALOG OF WRENCHES FOR THE AUCTION OF THE ANTIQUE WRENCH COLLECTION OF VERN NAIL OF OVERLAND PARK, KANSAS


_________________
Collection Lesoutils Demagic
