MessagePosté le: 14/01/2017 17:33:59    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

Il y avait déjà eu, sur le forum, un sujet sur le mode de fixation de la poignée médiane sur un vilebrequin métallique !

http://www.forum-outils-anciens.com/t4803-quel-est-l-astuce-de-fabrication.…

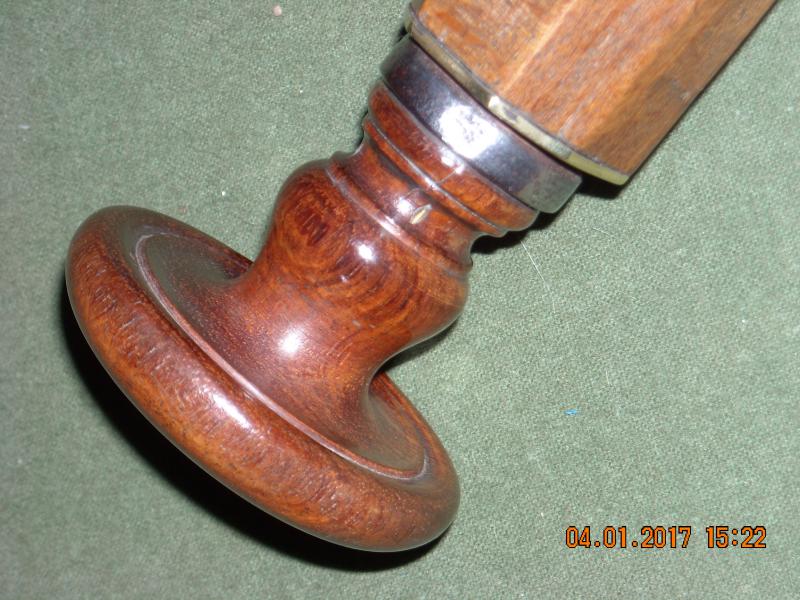

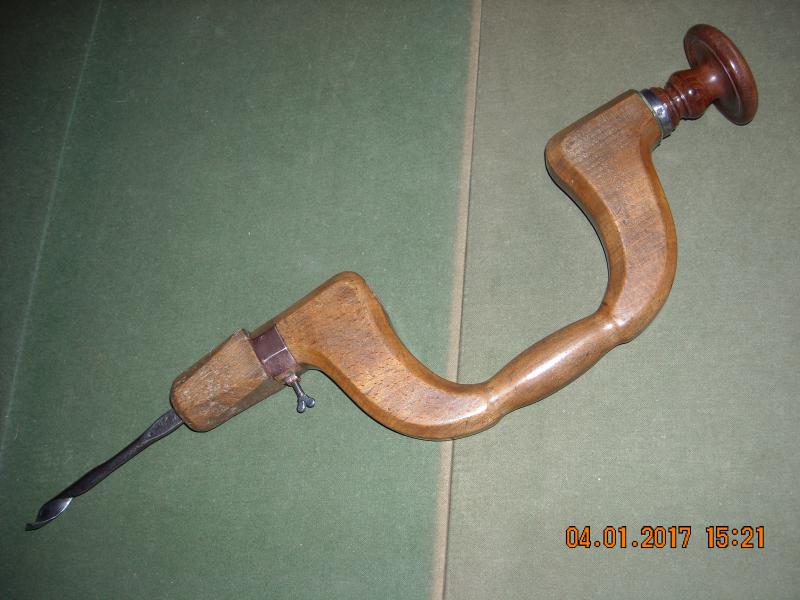

Dans ce cas-ci, c'est l'astuce de fixation de la poignée au corps qui m'interpelle Exclamation Question




- pratiquement pas de jeu entre la poignée et le corps
- une plaque de laiton octogonale est fixée au corps par 4 vis
- l'axe métallique est solidaire du corps et la poignée tourne librement autour de cet axe

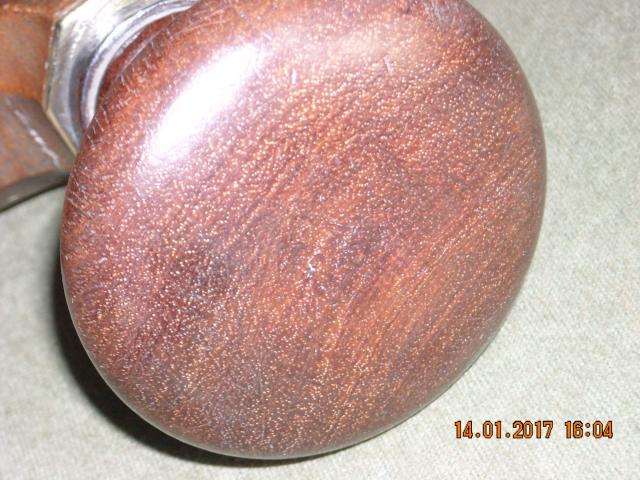

- aucune trace de fixation, même cachée, sur le dessus de la poignée :

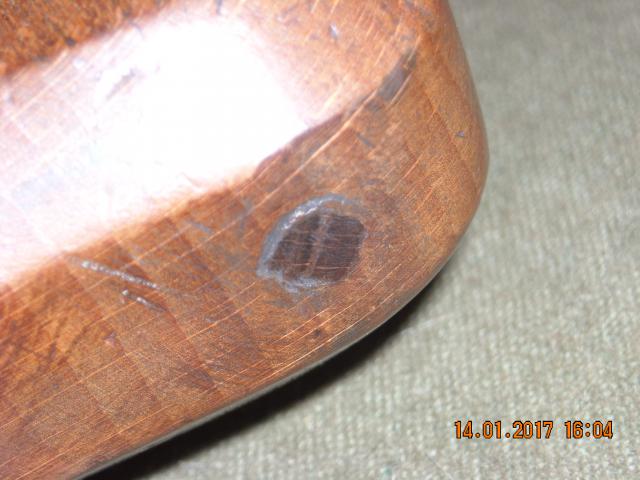

...par contre, une "cicatrice" sur le corps, dans la prolongation de l'axe !



...si quelqu'un a une idée, je suis preneur !

merci d'avance Okay
_________________
... paul


Dernière édition par spaa le 31/01/2017 11:35:38; édité 1 fois
Revenir en haut
Publicité






MessagePosté le: 14/01/2017 17:33:59    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 7 786
Localisation: Lorraine

MessagePosté le: 14/01/2017 19:02:37    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

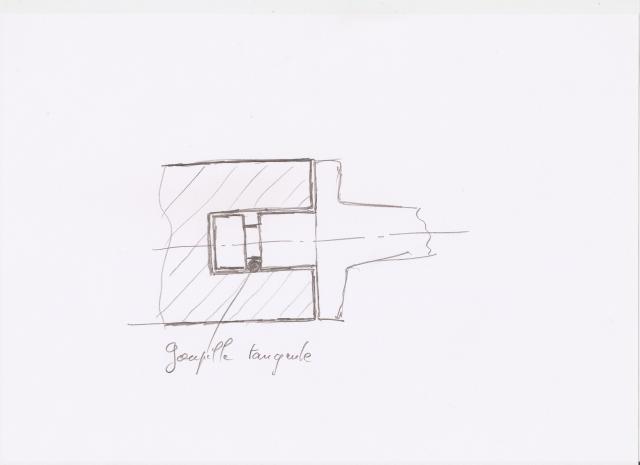

peut-être un montage avec goupille tangente

_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 10 069
Localisation: Belgique

MessagePosté le: 14/01/2017 23:24:49    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

...astucieux, Jef, merci pour le croquis !

Mais inapplicable dans le cas présent, en effet, l'axe ne tourne pas et il n'y a aucune trace latérale qui pourrait laisser croire à la présence d'une cheville ...
_________________
... paul
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 7 786
Localisation: Lorraine

MessagePosté le: 15/01/2017 08:40:02    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

cheville : cachée derrière la "cicatrice" si elle est au bon endroit ?......j'ai pas compris où elle se trouvait

si cette cheville est dans l'axe à l'opposé de la poignée, elle doit caché une tête de vis qui vient fixer l'axe de la poignée; poignée, elle même tournante sur cet axe fixe en rotation.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 10 069
Localisation: Belgique

MessagePosté le: 15/01/2017 12:52:52    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

...pas sûr que mon dessin aide beaucoup ? ! Wink


_________________
... paul
Revenir en haut
kikeli


Hors ligne

Inscrit le: 04 Mai 2008
Messages: 1 445
Localisation: Lorraine

MessagePosté le: 15/01/2017 14:00:06    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

L extrémité de l'axe en fer, côté trou rebouché, ne pourrait-il pas avoir un filetage et une vis ou écrou/rondelle
qui viendrait s'appuyer sur un épaulement intérieur ?
_________________
La véritable richesse, c'est apprendre.


Dernière édition par kikeli le 15/01/2017 17:45:18; édité 1 fois
Revenir en haut
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 10 069
Localisation: Belgique

MessagePosté le: 15/01/2017 17:06:56    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

...le "trou rebouché" a un diamètre de 6 mm et a été obturé par une cheville en bois !
Ce que je ne saisis pas bien, avec ta proposition, Kikeli, c'est comment la poignée est fixée au "corps" tout en pouvant tourner librement ??
_________________
... paul
Revenir en haut
floyd


Hors ligne

Inscrit le: 22 Avr 2009
Messages: 7 639
Localisation: LE MANS

MessagePosté le: 15/01/2017 17:34:17    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

… et si l'axe en fer était un goujon, vis à bois d'un coté  bloqué et filetage à métaux avec écrou, de l'autre,  permettant la rotation???
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Revenir en haut
kikeli


Hors ligne

Inscrit le: 04 Mai 2008
Messages: 1 445
Localisation: Lorraine

MessagePosté le: 15/01/2017 17:44:10    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

Si je comprends bien, Paul, l'axe est solidaire du corps du vilebrequin et la poignée tourne sur l'axe ?
Floyd a proposé à peu près la même chose que moi, sous une forme différente .....
La bague en fer est-elle solidaire de la poignée ?...
_________________
La véritable richesse, c'est apprendre.
Revenir en haut
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 10 069
Localisation: Belgique

MessagePosté le: 15/01/2017 18:04:12    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

floyd a écrit:
… et si l'axe en fer était un goujon, vis à bois d'un coté  bloqué et filetage à métaux avec écrou, de l'autre,  permettant la rotation???


... d'accord, si tu m'expliques par où on introduit l'écrou ! Embarassed


kikeli a écrit:
Si je comprends bien, Paul, l'axe est solidaire du corps du vilebrequin et la poignée tourne sur l'axe ?
Floyd a proposé à peu près la même chose que moi, sous une forme différente .....
La bague en fer est-elle solidaire de la poignée ?...


...tout à fait, Jean-Claude, et la bague est, sans doute, un renfort, mais qui est bien "serti" sur la poignée !
_________________
... paul
Revenir en haut
kikeli


Hors ligne

Inscrit le: 04 Mai 2008
Messages: 1 445
Localisation: Lorraine

MessagePosté le: 15/01/2017 18:19:40    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

Ne pourrait-il pas y avoir une gorge sur l'axe, côté poignée et une "rondelle-ressort" (je ne connais pas le terme exact, un peu comme un circlips), entre  la bague et la poignée ?
Par contre, je ne m'explique pas le pourquoi d'un trou avec cheville sur le corps, alors qu'un simple vissage de l'axe sur celui ci aurait suffi.......
_________________
La véritable richesse, c'est apprendre.


Dernière édition par kikeli le 15/01/2017 18:39:23; édité 1 fois
Revenir en haut
kikeli


Hors ligne

Inscrit le: 04 Mai 2008
Messages: 1 445
Localisation: Lorraine

MessagePosté le: 15/01/2017 18:37:04    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

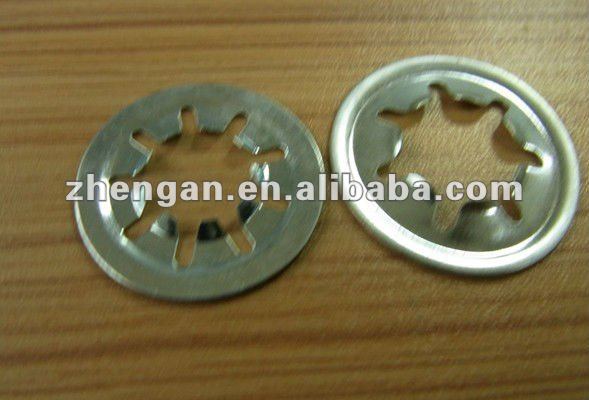

Ce type de rondelle conique .....Prise entre la poignée et la bague ....Déjà vu ce genre de fixation indémontable, mais ou ?????...


_________________
La véritable richesse, c'est apprendre.
Revenir en haut
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 10 069
Localisation: Belgique

MessagePosté le: 15/01/2017 19:21:45    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

kikeli a écrit:
Ce type de rondelle conique .....Prise entre la poignée et la bague ....Déjà vu ce genre de fixation indémontable, mais ou ?????...


...c'est ce genre de "clip" (indémontable Evil or Very Mad ) qui sert, notamment , à attacher les "polybrosses" Triplex et autres sur leur "blister" !!

Je ne suis pas certain que ce système était déjà inventé à l'époque de la fabrication de ce vilebrequin ? Wink

Par contre, il n'y a aucune surépaisseur entre la poignée et le corps, une fine lame, introduite entre les deux, ne butte que contre l'axe.
_________________
... paul
Revenir en haut
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 10 069
Localisation: Belgique

MessagePosté le: 15/01/2017 19:28:13    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

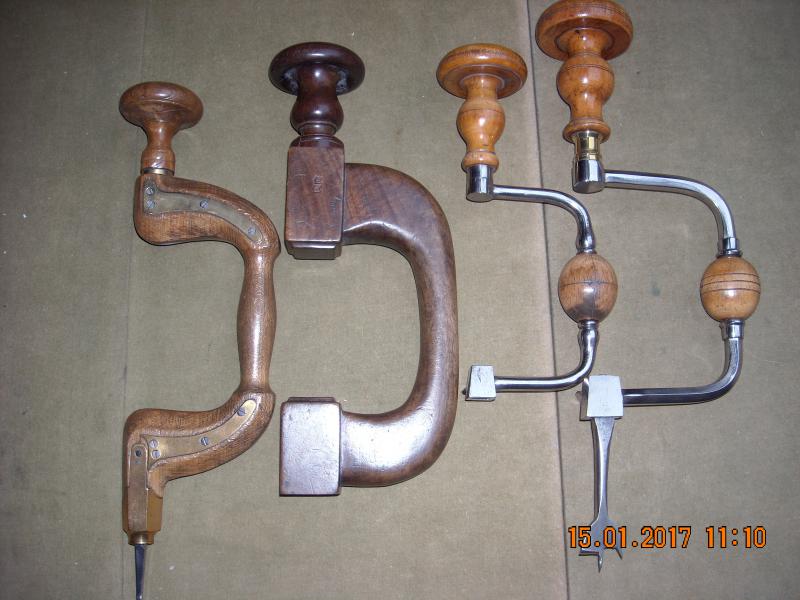

Par curiosité, j'ai recherché quelques uns des vilebrequins à poignée tournante, que je possède, pour investiguer, plus avant, sur le système utilisé.

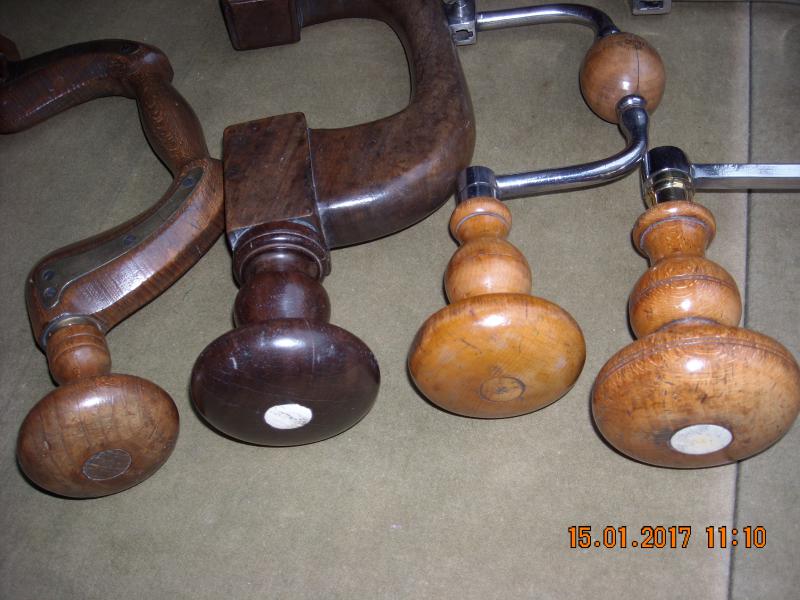

...pour ceux-ci, pas de mystère, la fixation est traditionnelle et se fait par le dessus, au travers de la poignée :



... à suivre
_________________
... paul


Dernière édition par spaa le 17/01/2017 16:50:49; édité 2 fois
Revenir en haut
floyd


Hors ligne

Inscrit le: 22 Avr 2009
Messages: 7 639
Localisation: LE MANS

MessagePosté le: 15/01/2017 19:34:08    Sujet du message: Vilebrequins en bois ... fixation de la "tête" ? Répondre en citant

ça dépend du diamètre du perçage bouché par la cheville, mais l'écrou  peut être mis en place  par cet orifice.
Tu n'aurais pas envie, Paul, d'extraire cette cheville par hasard ?   Wink


La bague en fer sertie peut aussi… servir à dissimuler une mince goupille transversale pour bloquer l'axe dans la poignée.
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Revenir en haut
