MessagePosté le: 16/11/2016 20:18:01    Sujet du message: Compas original Répondre en citant

Bonsoir les copains,

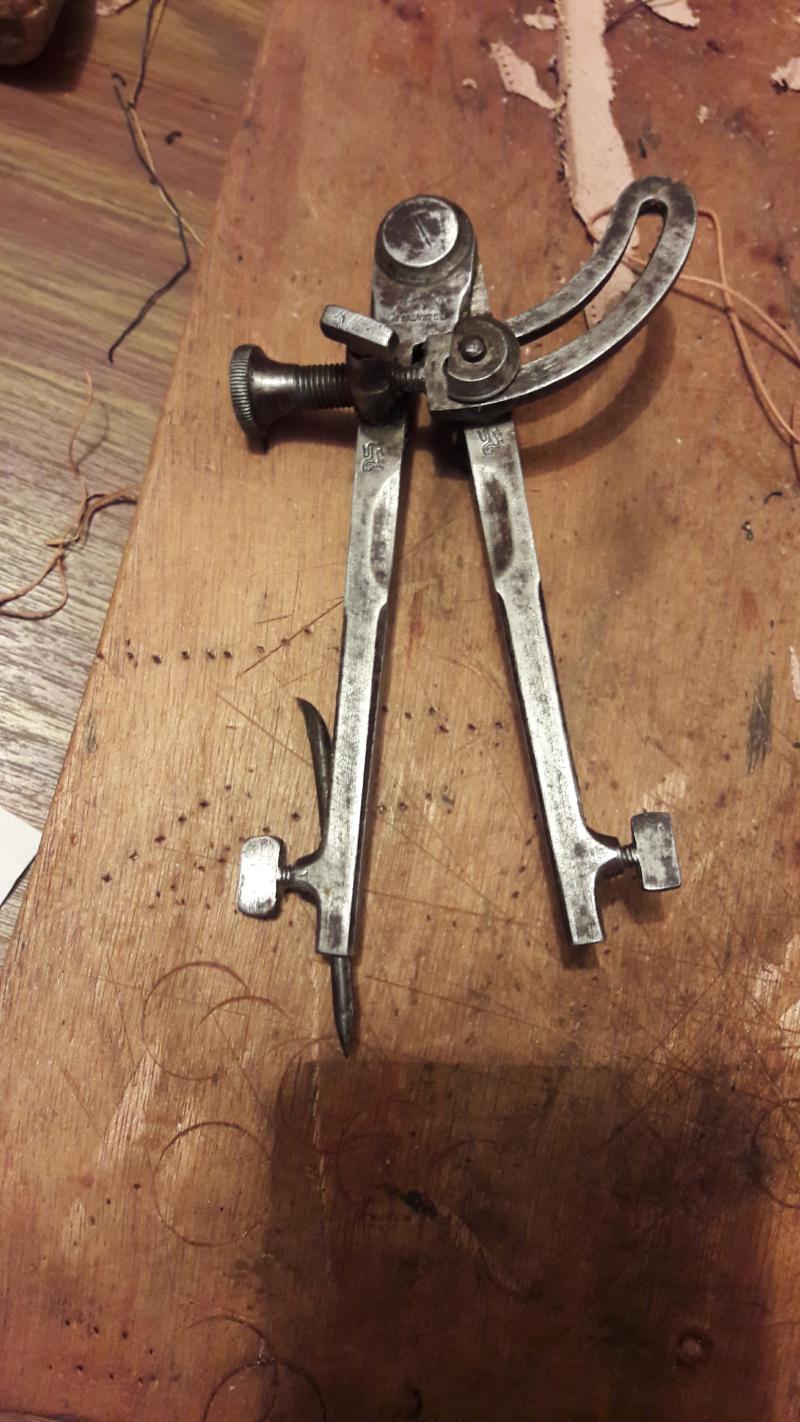

J'ai eu un coup de coeur pour ce compas Peugeot. Je ne sais pas si c'est un modèle commun ou non car je ne suis pas expert, mais je n'avais jamais vu avant.
Je trouve le système de réglage de précision assez astucieux.

Quelqu'un aurait une idée de date de fabrication de ce compas ?





Damien
_________________
Collectionne les outils du cuir.


Dernière édition par Dams le 16/11/2016 20:24:51; édité 1 fois
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: 16/11/2016 20:18:01    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
floyd


Hors ligne

Inscrit le: 22 Avr 2009
Messages: 7 672
Localisation: LE MANS

MessagePosté le: 16/11/2016 20:19:59    Sujet du message: Compas original Répondre en citant

Le lion doit savoir parler!   Embarassed
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Revenir en haut
Dams


Hors ligne

Inscrit le: 01 Mar 2016
Messages: 1 052
Localisation: Gironde

MessagePosté le: 16/11/2016 20:25:53    Sujet du message: Compas original Répondre en citant

@floyd, oui c'est un Peugeot, j'ai édité le post initial pour l'indiquer. Mais je ne cherchais pas la marque, c'était tellement évident ;-)
_________________
Collectionne les outils du cuir.
Revenir en haut
Visiter le site web du posteur
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 9 906
Localisation: Lorraine

MessagePosté le: 16/11/2016 20:45:08    Sujet du message: Compas original Répondre en citant

Voir ce sujet

http://www.forum-outils-anciens.com/t9451-nouveau-compas.htm?q=fustier&…
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
Dams


Hors ligne

Inscrit le: 01 Mar 2016
Messages: 1 052
Localisation: Gironde

MessagePosté le: 16/11/2016 21:16:45    Sujet du message: Compas original Répondre en citant

Merci JEF pour ce rappel.
_________________
Collectionne les outils du cuir.
Revenir en haut
Visiter le site web du posteur
Dams


Hors ligne

Inscrit le: 01 Mar 2016
Messages: 1 052
Localisation: Gironde

MessagePosté le: 22/11/2016 20:32:47    Sujet du message: Compas original Répondre en citant

Bonsoir à tous,

Je suis un peu surpris du peu d'intérêt porté à ce compas. Pour ma part je suis plutôt intrigué par un tel montage.

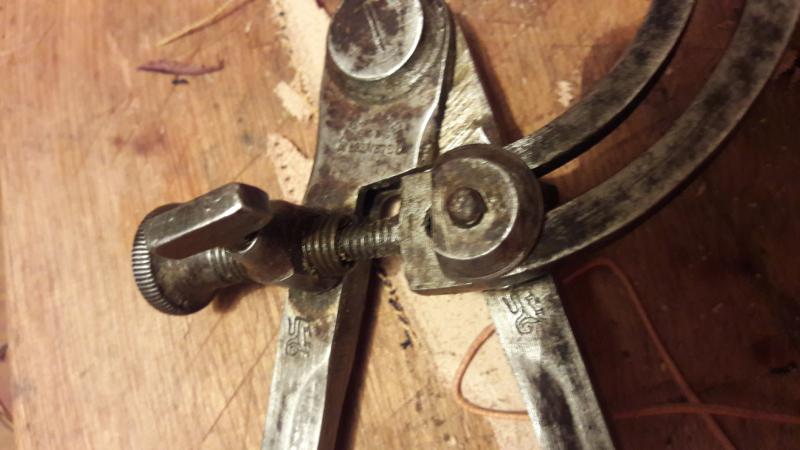

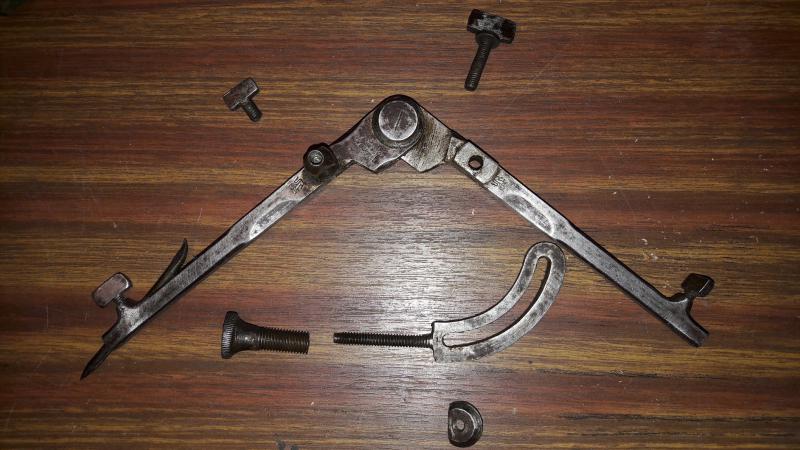

Le réglage de précision de ce compas utilise le principe de la vis différentielle mais dans une version assez étonnante je trouve. Ci-dessous des photos pour expliquer ce que je trouve particulier :

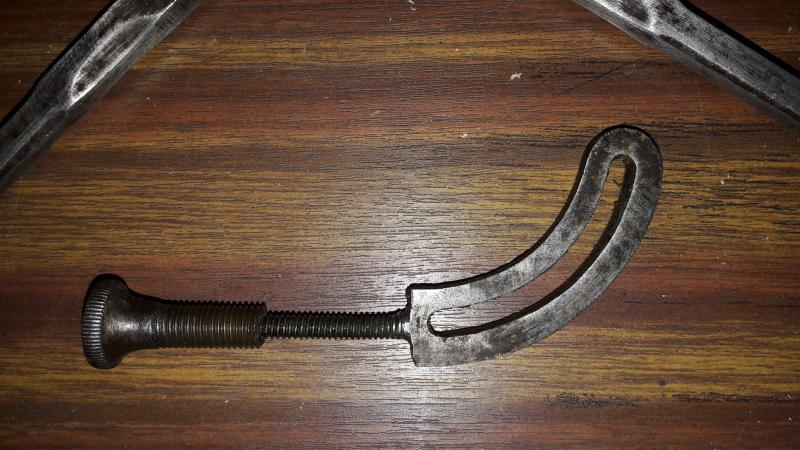

La vis du secteur rentre dans la vis de réglage. Je ne suis pas certain que ce soit un montage si commun.

Je vais contacter nos amis circinusophiles pour avoir des infos.

Bonne soirée
_________________
Collectionne les outils du cuir.
Revenir en haut
Visiter le site web du posteur
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 11 604
Localisation: Belgique

MessagePosté le: 23/11/2016 12:21:02    Sujet du message: Compas original Répondre en citant

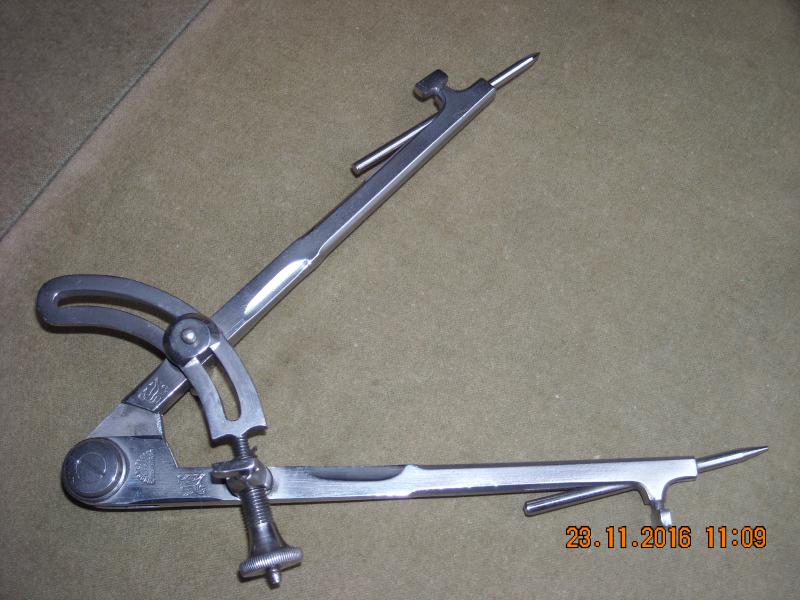

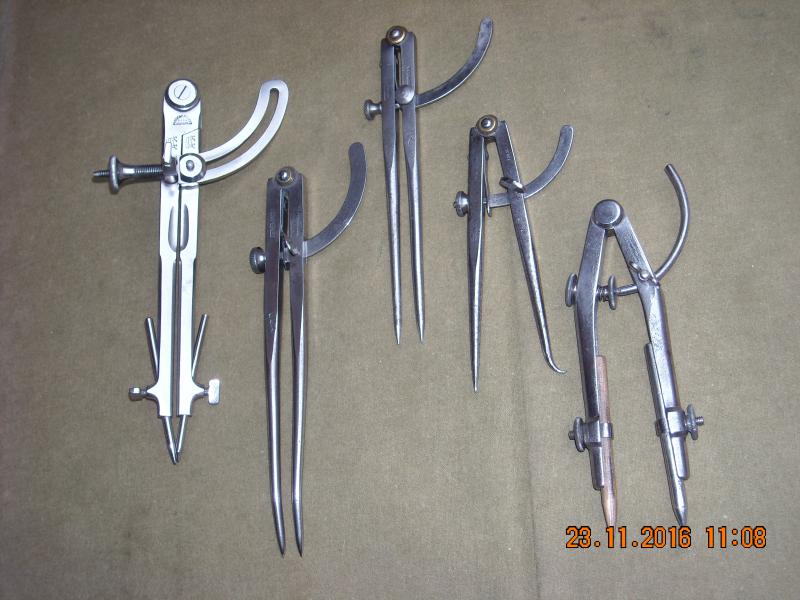

...histoire d'illustrer le sujet, quelques compas à réglage fin que j'ai retrouvés :




_________________
... paul
Revenir en haut
Dams


Hors ligne

Inscrit le: 01 Mar 2016
Messages: 1 052
Localisation: Gironde

MessagePosté le: 23/11/2016 20:00:30    Sujet du message: Compas original Répondre en citant

Merci spaa. Superbes compas et un modèle complet identique au mien.

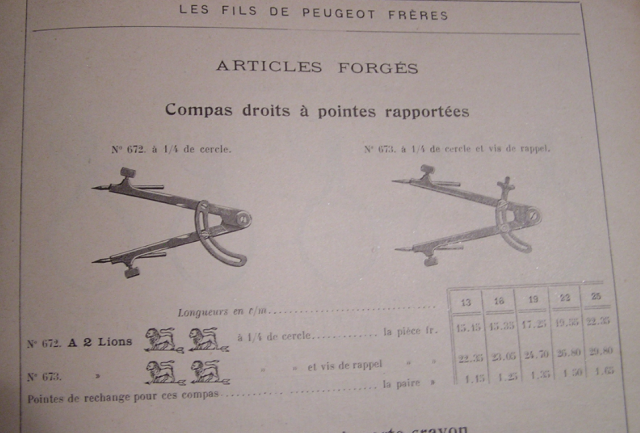

J'ajoute la photo volée de ce post, qui permet de nommer correctement la vis de rappel que j'appelais "vis réglage" : http://www.forum-outils-anciens.com/t9796-VM-2015.htm?start=1350#p116562



Toujours pour parler de ce compas, j'étais dans l'erreur en parlant de réglage de précision. En effet, le montage est tel que le différentiel est "amplificateur" et non "réducteur". En vissant la vis de rappel, cela fait ressortir la vis de secteur. Donc le pas total est la somme des pas des 2 filetages (vis de rappel et vis de secteur). Si la vis de secteur avait eu un filetage dans l'autre sens, alors nous aurions eu un différentiel réducteur (différence des 2 pas), qui aurait alors permis un réglage de précision.

J'ai donc du mal à comprendre l'intérêt d'un tel montage. J'ai contacté M. René Verstraete de http://compas-passion.jimdo.com/ qui va regarder si le montage de ce compas est identique au mien. Grâce à la photo de spaa, je constate que son compas est comme le mien, en différentiel amplificateur.

Damien
_________________
Collectionne les outils du cuir.
Revenir en haut
Visiter le site web du posteur
jacqumul


Hors ligne

Inscrit le: 23 Aoû 2011
Messages: 1 960
Localisation: moselle

MessagePosté le: 29/11/2016 21:07:52    Sujet du message: Compas original Répondre en citant

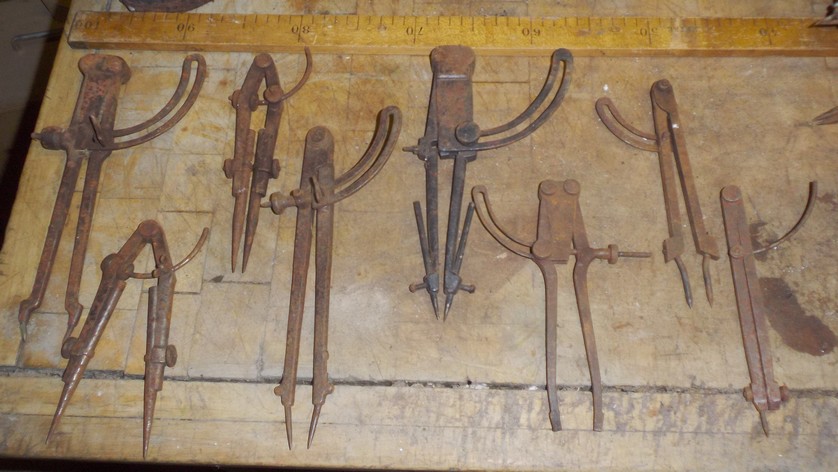

et parmi les miens

Revenir en haut
Dams


Hors ligne

Inscrit le: 01 Mar 2016
Messages: 1 052
Localisation: Gironde

MessagePosté le: 29/11/2016 22:06:37    Sujet du message: Compas original Répondre en citant

Vous avez de beaux outils spaa et jacqumul Okay
_________________
Collectionne les outils du cuir.
Revenir en haut
Visiter le site web du posteur
floyd


Hors ligne

Inscrit le: 22 Avr 2009
Messages: 7 672
Localisation: LE MANS

MessagePosté le: 29/11/2016 23:29:29    Sujet du message: Compas original Répondre en citant

Les lions ont bien parlé!    Embarassed
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Revenir en haut
Dams


Hors ligne

Inscrit le: 01 Mar 2016
Messages: 1 052
Localisation: Gironde

MessagePosté le: 30/11/2016 08:09:55    Sujet du message: Compas original Répondre en citant

:-)
_________________
Collectionne les outils du cuir.
Revenir en haut
Visiter le site web du posteur
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 11 604
Localisation: Belgique

MessagePosté le: 30/11/2016 18:19:02    Sujet du message: Compas original Répondre en citant

Dams a écrit:
Vous avez de beaux outils spaa et jacqumul Okay


...merci Damien, mais Jean Paul possède quelques modèles qui semblent particuliers et que j'aimerais bien voir en gros plan ( et hors de leur jus ! Wink )
_________________
... paul
Revenir en haut
jacqumul


Hors ligne

Inscrit le: 23 Aoû 2011
Messages: 1 960
Localisation: moselle

MessagePosté le: 15/12/2016 09:24:17    Sujet du message: Compas original Répondre en citant

voila voila j arrive












[url:2a61057470=http://www.forum-outils-anciens.com/image/110/a/c/7/imgp3000-5124cde.jpg.htm]
[/url:2a61057470]



Dernière édition par jacqumul le 15/12/2016 09:33:59; édité 1 fois
Revenir en haut
Dams


Hors ligne

Inscrit le: 01 Mar 2016
Messages: 1 052
Localisation: Gironde

MessagePosté le: 15/12/2016 09:27:07    Sujet du message: Compas original Répondre en citant

Excellent ! Et en prime nous avons quelques modèles inédits Okay
_________________
Collectionne les outils du cuir.
Revenir en haut
Visiter le site web du posteur
