équerre de tailleur de pierre


Poster un nouveau sujet   Répondre au sujet    OUTILS ANCIENS - ART POPULAIRE Index du Forum -> OUTILS ANCIENS -> VOS DERNIERES TROUVAILLES..
Sujet précédent :: Sujet suivant
Auteur Message
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 9 833
Localisation: Lorraine

MessagePosté le: 11/11/2016 12:50:33    Sujet du message: équerre de tailleur de pierre Répondre en citant

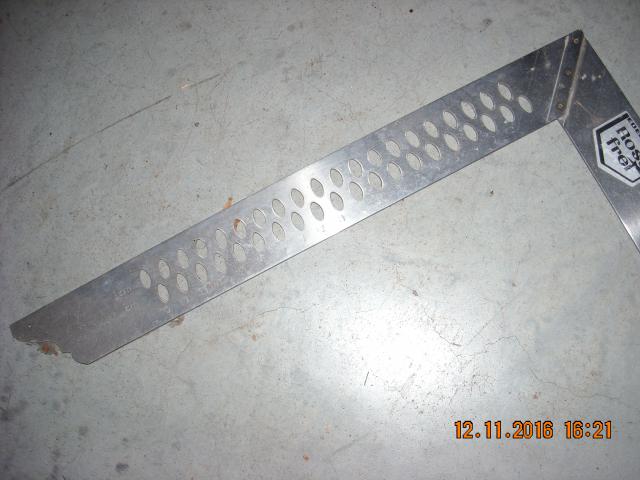

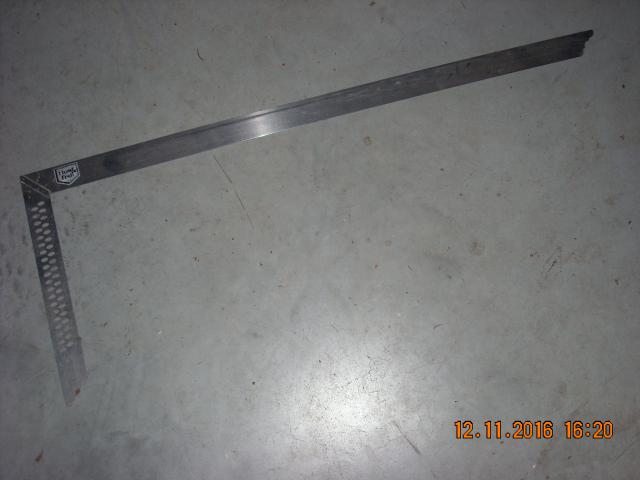

Ce n'est pas moi qui ait trouvé ces équerres (il y en a deux), mais je voulais vous les montrer car je n'avais jamais vu ce type d'équerre de tailleur de pierre.



Vu comme çà, à part les trous ovales espacés sur chaque ligne de 10 mm, et la seconde ligne décalée de 5 mm de la première, ce qui fait que l'on a un trou ovale pour le traçage tous les 5mm, l'équerre a une autre particularité.

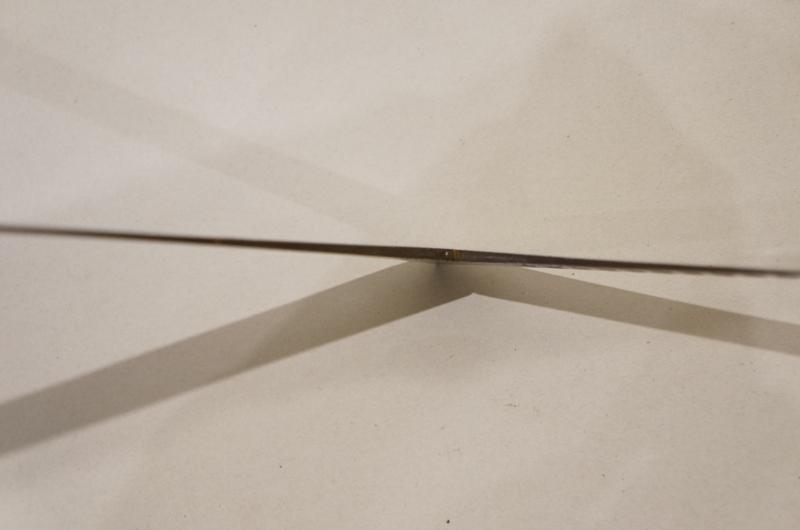

Les photos ne sont pas très nettes (pas facile de faire une mise au point sur une faible épaisseur), mais les branches de ces équerres ont une épaisseur variable, et elles sont dans un acier parfaitement flexible.
On peut courber les branches, à plus de 90° pour la grande.
Dommage, j'ai oublié de faire une photo dans cette position.

Grâce à cette flexibilité, le tailleur de pierre peut faire des tracés et des vérifications d'équerrage dans des cas particuliers en courbant l'une ou l'autre des branches.

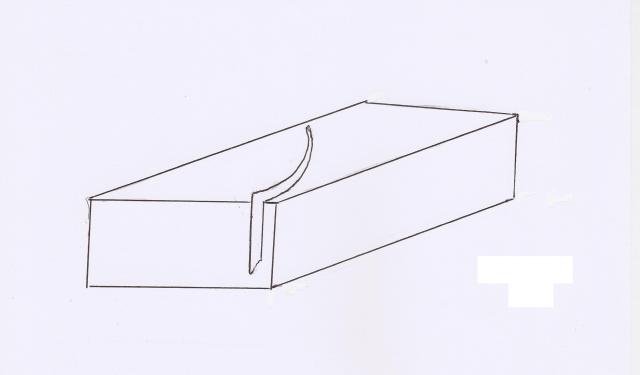

un croquis simple pour illustrer :


_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
Publicité






MessagePosté le: 11/11/2016 12:50:33    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
coudray


Hors ligne

Inscrit le: 01 Déc 2013
Messages: 1 389
Localisation: cormenon

MessagePosté le: 11/11/2016 20:07:13    Sujet du message: équerre de tailleur de pierre Répondre en citant

bonsoir ...je pense que les trous corresponde a une dimension ..donc on prend l équerre (qui est cintrable ?) pour prendre
la dimension dans une niche arrondie ...voir fausse équerre surnomée (blaveau ou claveau ) je crois me rappeler ...deja cité... avec débat ..
je peut retrouver dans le traité spécial ... Coupe de pierre....
Revenir en haut
coudray


Hors ligne

Inscrit le: 01 Déc 2013
Messages: 1 389
Localisation: cormenon

MessagePosté le: 11/11/2016 20:11:06    Sujet du message: équerre de tailleur de pierre Répondre en citant

et de re le non me reviens c est un biveau
Revenir en haut
floyd


Hors ligne

Inscrit le: 22 Avr 2009
Messages: 7 672
Localisation: LE MANS

MessagePosté le: 11/11/2016 21:24:28    Sujet du message: équerre de tailleur de pierre Répondre en citant

Okay
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Revenir en haut
loursenbois


Hors ligne

Inscrit le: 02 Nov 2014
Messages: 746
Localisation: Haute Bretagne

MessagePosté le: 12/11/2016 17:43:42    Sujet du message: équerre de tailleur de pierre Répondre en citant

Selon moi, ce sont des équerres alsaciennes, outils utilisé par les charpentiers de l'Association Ouvrière, Les trous ovales écartés de 5mm en 5 mm servent pour y emmancher la mine du crayon et utiliser cette équerre comme un mauvais trusquin.
Je n'ai jamais compris au juste l’intérêt de cet outil, mais les "Saussards la trouvait pratique...
De ce que j'ai vu des équerres contemporaines de tailleurs de pierre (ou de maçon)
Ce sont des équerres très simples dont les branches mesurent dans les 20mm de large et 5mm d'épais l'équerre appliquée contre une des faces d'une pierre pour vérifier l'équerrage de l'autre ne doit pas sonner (signe de mauvais contact et donc de faux équerrage (c'était à l'époque ou le travail se faisait à la main)
_________________
Etiam si omnes, ego non
Revenir en haut
Visiter le site web du posteur
coudray


Hors ligne

Inscrit le: 01 Déc 2013
Messages: 1 389
Localisation: cormenon

MessagePosté le: 12/11/2016 18:03:10    Sujet du message: équerre de tailleur de pierre Répondre en citant

bonjour LOURSENBOIS toi le bon ....je comprend que tu na jamais vut une equerre qui ce déforme comme le prétant JEF
attendons la suite ......salut ...
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 9 833
Localisation: Lorraine

MessagePosté le: 12/11/2016 18:45:16    Sujet du message: équerre de tailleur de pierre Répondre en citant

Équerre alsacienne, c'est possible ...on n'est pas loin.

Pour le coup du crayon, c'est bien çà ....comme me l'a expliqué le propriétaire de ces équerres.


Pour la flexibilité, je ne le prétends pas, je l'affirme. La flexibilité était encore plus importante que sur mon croquis.
J'ai oublié de faire la photo de la démonstration, dommage.
Mais, j'aurais peut-être l'occasion d'en faire une.
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
kikeli


Hors ligne

Inscrit le: 04 Mai 2008
Messages: 1 746
Localisation: Lorraine

MessagePosté le: 12/11/2016 18:48:23    Sujet du message: équerre de tailleur de pierre Répondre en citant

Jamais vu !!   Shocked   Okay
_________________
La véritable richesse, c'est apprendre.
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 9 833
Localisation: Lorraine

MessagePosté le: 12/11/2016 18:58:53    Sujet du message: équerre de tailleur de pierre Répondre en citant

Si tu vas voir où tu sais, fais la photo branche de l'équerre fléchie pour la rajouter au sujet....  Wink
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 11 546
Localisation: Belgique

MessagePosté le: 12/11/2016 19:10:27    Sujet du message: équerre de tailleur de pierre Répondre en citant

Coïncidence , ...il y a quelques temps, il y avait tout un lot d'équerres semblables, en inox, au VM à 1 € pièce !
Toutes pareilles, j'en ai acheté une, ...ça peut toujours servir ! Wink




80 cm x 31 cm - épaisseur uniforme 1 mm
_________________
... paul
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 9 833
Localisation: Lorraine

MessagePosté le: 12/11/2016 19:27:25    Sujet du message: équerre de tailleur de pierre Répondre en citant

épaisseur uniforme 1 mm - réalisée à partir de 2 pièces assemblées par soudage (?)

flexible ou pas ??
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 11 546
Localisation: Belgique

MessagePosté le: 12/11/2016 19:33:06    Sujet du message: équerre de tailleur de pierre Répondre en citant

...soudure par points et très flexible, Jef !

La rangée de trous du dessous correspond aux centimètres à partir de l'angle intérieur (marqués de 1 à 20) et celle du dessus au 1/2 centimètres.
_________________
... paul
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 9 833
Localisation: Lorraine

MessagePosté le: 17/12/2016 19:31:00    Sujet du message: équerre de tailleur de pierre Répondre en citant

Je me permets de transférer !
De spaa :

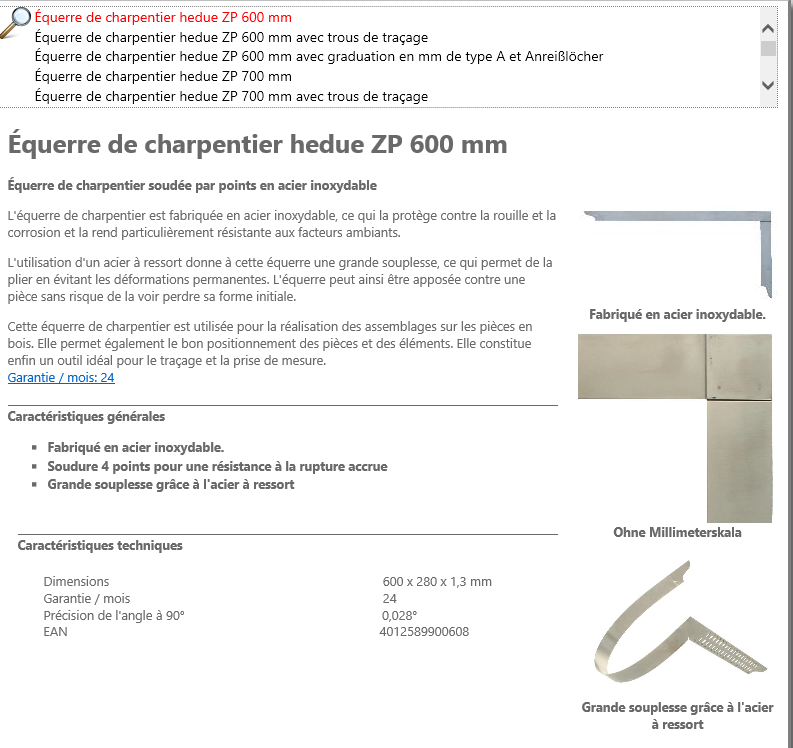

Au départ, ce modèle d'équerre, avec ou sans "ouvertures de touche" a du être conçu pour être utilisé par un charpentier, si j'en crois une recherche sous ce nom sur la toile !
