MessagePosté le: 08/10/2016 19:35:32    Sujet du message: trusquin TRACEVIT' Répondre en citant

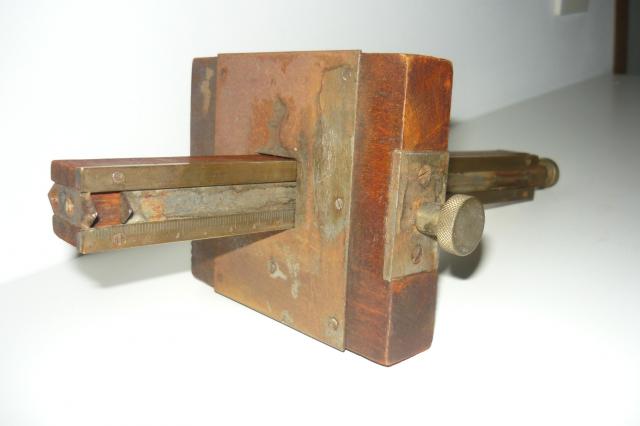

Je voulais vous présenter un trusquin , je pense de fabrication française le "TRACEVIT' "
il est assez imposant
le plateau est rectangulaire mesure 120 x 100 x 24 mm , on trouve dessus une plaque d' acier assez fine . Il ne possède pas de clef , le serrage se fait par vis .
La tige est carrée mesure 250 x 24 x 24 mm . Elle est constituée de barrettes  en laiton (dont une est graduée ) permettant de guider une tige en métal pour tracer différentes largeurs de tenon  la pointe du bout est fixe .
Le tout est en hêtre teinté sans autre nom de fabricant ( peut être à identifier )



 on distingue les graduations sur le laiton ( jusqu'à 11 cm )

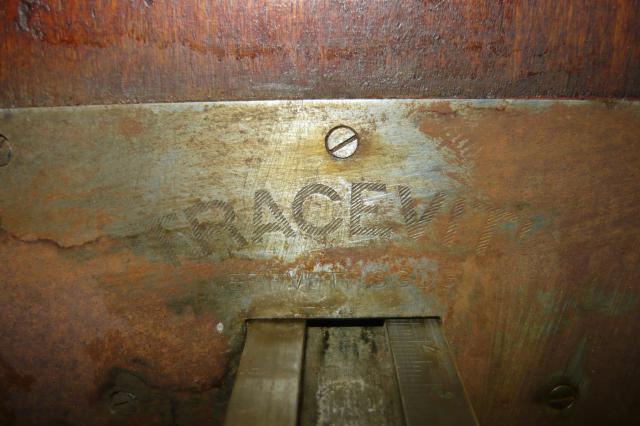

la plaque marquée TRACEVIT' breveté SGDG
Revenir en haut
Publicité






MessagePosté le: 08/10/2016 19:35:32    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
floyd


Hors ligne

Inscrit le: 22 Avr 2009
Messages: 7 672
Localisation: LE MANS

MessagePosté le: 09/10/2016 20:22:22    Sujet du message: trusquin TRACEVIT' Répondre en citant

Merci très intéressant. Bel instrument de précision, est-ce un réglage fin à l'extrémité?
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Revenir en haut
yoyote50


Hors ligne

Inscrit le: 20 Mai 2013
Messages: 382
Localisation: bretagne

MessagePosté le: 09/10/2016 20:46:44    Sujet du message: trusquin TRACEVIT' Répondre en citant

Merci floyd pour ton intérêt
concernant le réglage comme je l'ai dit la pointe du bout est fixe est dépasse des 2 cotés , ce qui permet de tracer soit des tenons soit des traits parallèles aux faces dégauchies, ou pour la détermination de divers assemblages , de plus le système de réglage est relativement précis .
Je joindrai quelques photos après un petit nettoyage , je pense que le mélange fer, laiton ,bois devrait donner quelque chose de plutôt sympa
Revenir en haut
yoyote50


Hors ligne

Inscrit le: 20 Mai 2013
Messages: 382
Localisation: bretagne

MessagePosté le: 15/10/2016 20:38:35    Sujet du message: trusquin TRACEVIT' Répondre en citant

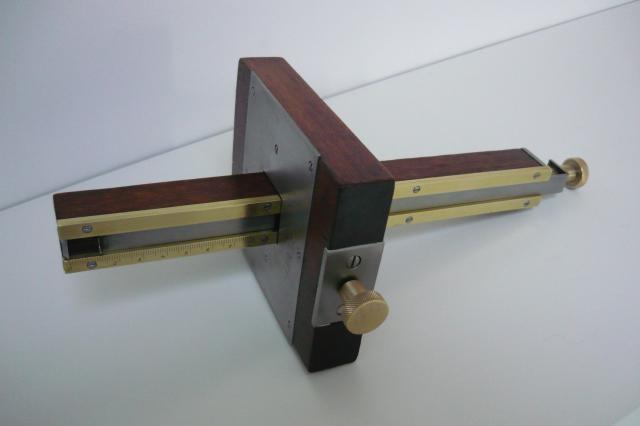

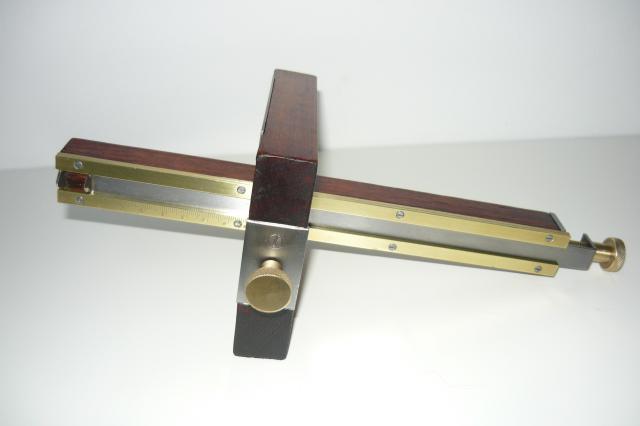

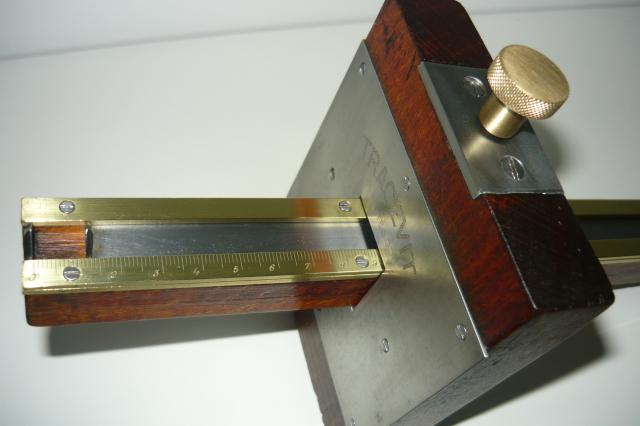

quelques photos du trusquin après un petit nettoyage


Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 9 833
Localisation: Lorraine

MessagePosté le: 15/10/2016 20:40:27    Sujet du message: trusquin TRACEVIT' Répondre en citant

Okay  Qu'il est beau !
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
floyd


Hors ligne

Inscrit le: 22 Avr 2009
Messages: 7 672
Localisation: LE MANS

MessagePosté le: 15/10/2016 21:30:07    Sujet du message: trusquin TRACEVIT' Répondre en citant

Okay
_________________
rêver pour se fixer des objectifs, travailler pour les atteindre.
Revenir en haut
spaa


Hors ligne

Inscrit le: 06 Jan 2012
Messages: 11 546
Localisation: Belgique

MessagePosté le: 15/10/2016 22:50:00    Sujet du message: trusquin TRACEVIT' Répondre en citant

Okay Okay
_________________
... paul
Revenir en haut
la quincaille


Hors ligne

Inscrit le: 16 Sep 2012
Messages: 1 180
Localisation: pas de calais

MessagePosté le: 16/10/2016 10:53:52    Sujet du message: trusquin TRACEVIT' Répondre en citant

bravo pour le "petit" nettoyage.
_________________
Pierre dit La Quincaille
Revenir en haut
Geppetto


Hors ligne

Inscrit le: 07 Aoû 2009
Messages: 5 839
Localisation: Belgique

MessagePosté le: 16/10/2016 12:50:39    Sujet du message: trusquin TRACEVIT' Répondre en citant

Bonjour

Une bien jolie pièce. Okay
_________________
Cordiales salutations, Michel
"Si l'artisan d'art disparaissait, les musées deviendraient des cimetières"
Revenir en haut
yoyote50


Hors ligne

Inscrit le: 20 Mai 2013
Messages: 382
Localisation: bretagne

MessagePosté le: 17/10/2016 20:25:49    Sujet du message: trusquin TRACEVIT' Répondre en citant

Merci à tous pour vos messages Okay
Si quelques uns parmi vous on des trusquins digne d' intérêt, n hésitaient  pas à mettre quelques photos , je sais qu'il existe des trusquins pour tirer des filets avec un rangement réservé dans le plateau ou d' autres  différents  ( je compte sur vous merci  )
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 9 833
Localisation: Lorraine

MessagePosté le: 17/10/2016 20:56:36    Sujet du message: trusquin TRACEVIT' Répondre en citant

il suffit de demander !!!!

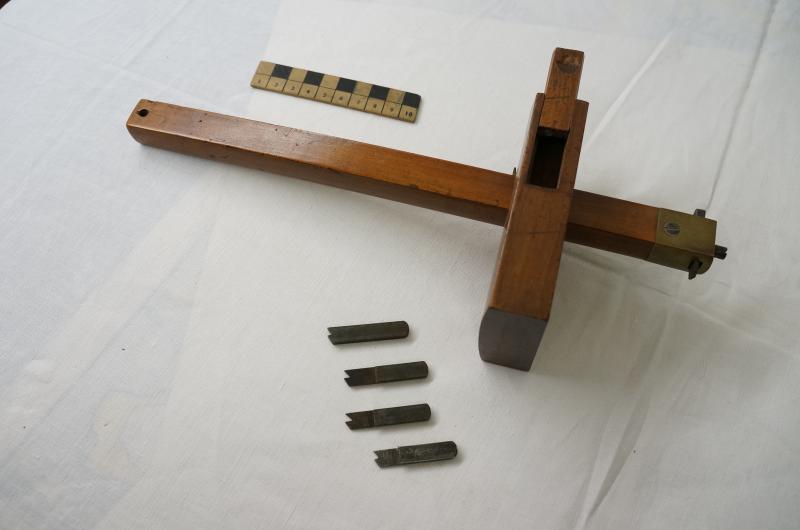

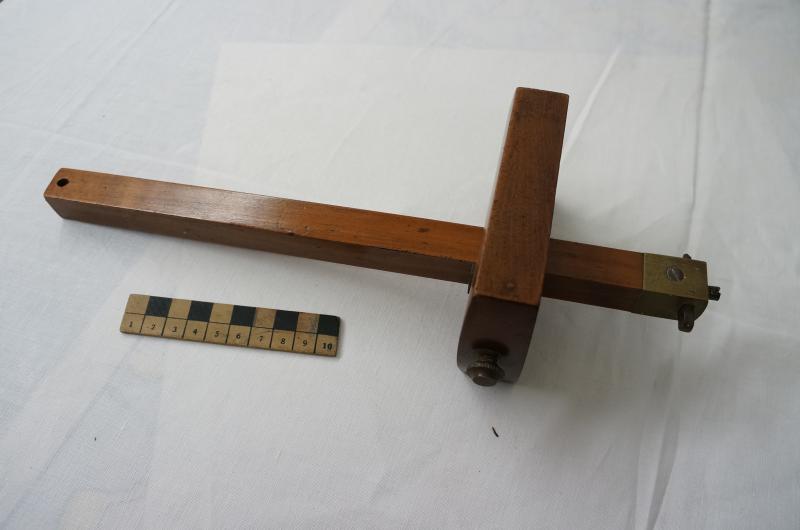

A vrai dire, j'ai découvert qu'il y a moins de deux semaines en feuilletant le tome 2 Outils et MACHINES DES MÉTIERS des métiers du bois de JF ROBERT p 173 que mon trusquin était un" trusquin dit à fileter. Il sert à la pose de filets"

Mais, je ne vois pas en quoi consiste la pose de filets. Je soupçonne quelque chose, mais je préfère qu'un spécialiste me l'explique car je préfère ne pas raconter une ânerie.

nota : normalement la vis qui sert l'outil a une tête en laiton comme celle du bas, mais malheureusement elle a disparu. Page 173 du livre, c'est exactement le même outil, mais avec deux têtes laiton





Il faudrait que je réastique les parties laiton Embarassed
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
yoyote50


Hors ligne

Inscrit le: 20 Mai 2013
Messages: 382
Localisation: bretagne

MessagePosté le: 17/10/2016 21:25:13    Sujet du message: trusquin TRACEVIT' Répondre en citant

Il est sympa ce trusquin, moi aussi j 'aimerai bien comprendre le fonctionnement d'un tel outil .
Est ce que les " fers " sont de différentes largeurs ? Est ce du cormier et possède t'il une marque ?
De plus sur la photos on n'a l'impression q'une des faces  du plateau est legérement bombée
Revenir en haut
DETOUTPARTOUT


Hors ligne

Inscrit le: 09 Jan 2012
Messages: 5 002

MessagePosté le: 17/10/2016 21:28:39    Sujet du message: trusquin TRACEVIT' Répondre en citant

Voir le "véritas " : http://www.bing.com/images/search?q=trusquin à filets&FORM=HDRSC2
_________________
Tout ce que tu feras est dérisoire ,
l'essentiel est que tu le fasses .
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 9 833
Localisation: Lorraine

MessagePosté le: 17/10/2016 22:10:32    Sujet du message: trusquin TRACEVIT' Répondre en citant

Merci, DTPT
On tombe que sur des images, alors je remets le lien direct
http://www.hmdiffusion.com/Trusquin-pour-incrustation-de-filets-Veritas-11-…
_________________
L'homme est un animal faiseur d'outils (Benjamin Franklin)
Revenir en haut
JEF


Hors ligne

Inscrit le: 22 Fév 2012
Messages: 9 833
Localisation: Lorraine

MessagePosté le: 17/10/2016 22:32:51    Sujet du message: trusquin TRACEVIT' Répondre en citant

Aucune marque sur ce trusquin à flleter.
Exact, la face opposée à l'outil est bombée, ainsi que la face de la régle côté partie travaillante de l'outil, celle qui frotte sur le bois.
L'outil monté est en forme de pointe, épaisseur 2,4 mm
Les quatre autres outils ont deux dents, épaisseur 1,20,1,40; 2,30; 4,10 mm.
